Для производителей, работающих с порошкообразными ингредиентами, гранулами, сухими пищевыми материалами и другими сыпучими материалами, выбор правильного поворотного клапана может повлиять на эффективность производства, время очистки, затраты на техническое обслуживание и контроль загрязнения. Однако не каждый поворотный клапан подходит для санитарного применения. Совместимость материалов, внутренняя геометрия, расположение уплотнений и доступность очистки — все это заслуживает тщательного рассмотрения.
Санитарный поворотный клапан — это вращающееся устройство подачи, предназначенное для транспортировки или дозирования сухих сыпучих материалов при соблюдении гигиенических требований обработки. В этом руководстве объясняется принцип его работы, основные конструктивные особенности, промышленное применение, критерии выбора, методы обслуживания и типичные ошибки при покупке. В нем также описывается, как индивидуальное проектирование от AVM Extraordinary Intelligent Control Equipment Co., Ltd. может помочь производителям удовлетворить конкретные требования к интеграции оборудования и обработке материалов.
Оглавление
- Что такое санитарный поворотный клапан?
- Как работает санитарный поворотный клапан?
- Какие особенности дизайна наиболее важны?
- Где используются санитарные поворотные клапаны?
- Санитарный поворотный клапан по сравнению со стандартным поворотным клапаном
- Как выбрать правильный клапан
- Техническое обслуживание и устранение неполадок
- Распространенные ошибки при покупке
- Часто задаваемые вопросы
- Заключение и следующие шаги

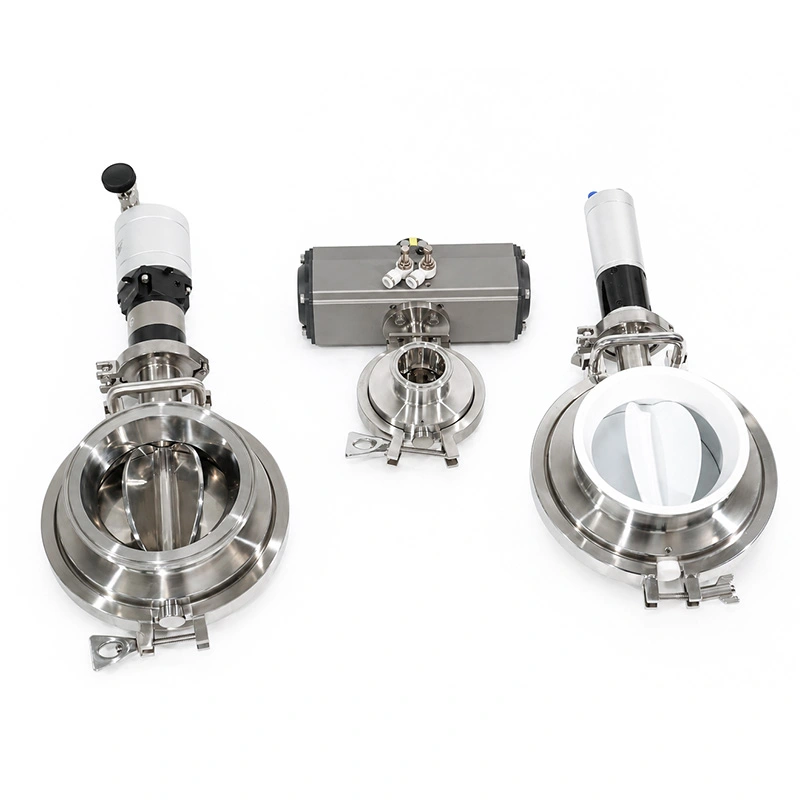

1. Что такое санитарный поворотный клапан?
Санитарный поворотный клапан — это вращающийся компонент для перемещения материалов, предназначенный для выгрузки, подачи или дозирования сухих сыпучих материалов в приложениях, где важны гигиена и контроль загрязнения. Обычно он состоит из корпуса, вращающегося ротора с множеством карманов или лопастей, впускного и выпускного отверстий, уплотнений вала, подшипников и системы привода.
Когда ротор вращается, в его карманы поступает материал из бункера, силоса или предшествующей обрабатывающей машины. Материал проходит через корпус и выпускается через выпускное отверстие. В зависимости от конфигурации и условий эксплуатации клапан может обеспечивать относительно постоянную скорость подачи, помогая при этом поддерживать разницу давлений между подключенным оборудованием.
В отличие от обычного промышленного поворотного клапана, в санитарной версии больший упор делается на доступные поверхности, контактирующие с продуктом, уменьшенные площади удержания материала, совместимые конструкционные материалы и процедуры очистки, соответствующие области применения.
Основные функции санитарного поворотного клапана
- Контролируемый выброс:Регулирует выброс порошков и гранул из складского или технологического оборудования.
- Объемная подача:Обеспечивает повторяемую подачу материала при правильном выборе смещения ротора и рабочей скорости.
- Передача материала:Соединяет бункеры, миксеры, сушилки, пылесборники и системы транспортировки.
- Изоляция давления:Помогает ограничить утечку газа между соединенными технологическими зонами, хотя его не следует автоматически рассматривать как газонепроницаемый или запорный клапан, изолирующий давление.
- Гигиеническая обработка:Поддерживает процедуры очистки и контроля загрязнения за счет соответствующей конструкции оборудования.
Важно отличать санитарный поворотный клапан от санитарного клапана для жидкостного процесса. Поворотные клапаны, используемые для сухих сыпучих материалов, имеют другие рабочие механизмы и проблемы очистки, чем мембранные, дроссельные или шаровые клапаны, предназначенные для жидкостных трубопроводов.
2. Как работает санитарный поворотный клапан?
Принцип работы прост, но надежность работы зависит от взаимосвязи между геометрией ротора, свойствами материала, скоростью вращения и условиями окружающего процесса.
Шаг 1: Материал поступает в клапан
Порошок или гранулированный материал поступает из бункера, силоса или предшествующей машины во входное отверстие клапана. Стабильная подача зависит от таких факторов, как объемная плотность, размер частиц, содержание влаги, связность и конструкция бункера. Материалы, которые образуют мостики или уплотняются, могут потребовать дополнительных средств, способствующих текучести.
Шаг 2: Ротор захватывает материал
Вращающийся ротор содержит множество карманов, в которые поступает часть поступающего материала. Каждый карман уносит материал от впускного отверстия при вращении ротора. Количество, транспортируемое за один оборот, зависит от объема кармана, эффективности наполнения, характеристик материала и рабочей скорости.
Шаг 3: Материал выгружается
Когда заполненный карман достигает выпускного отверстия, материал высвобождается под действием силы тяжести или устройства последующей транспортировки. Повторяющееся движение ротора создает непрерывную или почти непрерывную схему выпуска, в зависимости от конфигурации клапана и условий процесса.
Шаг 4: Цикл повторяется
Ротор продолжает вращаться, получая и выгружая дополнительный материал. Система привода может работать на фиксированной скорости или использовать управление переменной скоростью для регулировки производительности подачи. В автоматизированных системах клапан может быть интегрирован с датчиками, регуляторами уровня, конвейерным оборудованием и системами управления производством, где это необходимо.
3. Какие особенности дизайна наиболее важны?
Гигиенические характеристики зависят от конструкции всего оборудования, а не только от корпуса из нержавеющей стали. Покупатели должны оценить следующие характеристики в соответствии с процедурами очистки, характеристиками продукта и применимыми отраслевыми требованиями.
3.1 Материалы, контактирующие с продуктом
Нержавеющая сталь обычно используется для изготовления компонентов поворотных клапанов санитарного назначения, поскольку она обеспечивает подходящую коррозионную стойкость, механическую прочность и возможность очистки. В зависимости от продукта, чистящих химикатов, температуры и воздействия коррозии могут рассматриваться такие марки, как 304 и 316L.
Соответствующий класс должен быть подтвержден с учетом фактической рабочей среды. Покупателям также следует ознакомиться с материалами, используемыми для прокладок, уплотнений вала и других компонентов, контактирующих с продуктом. Для регулируемых применений могут потребоваться сертификаты на материалы и документация о контакте с пищевыми продуктами.
3.2 Гладкие поверхности и уменьшение удерживания материала
Грубые поверхности, узкие зазоры, острые внутренние углы и недоступные углубления могут удерживать продукт и усложнять очистку. Гигиенические конструкции могут включать полированные поверхности, контактирующие с продуктом, закругленные полости ротора, тщательно обработанные края и минимальное количество щелей.
При необходимости шероховатость поверхности следует указывать как измеримое требование. Соответствующее значение Ra зависит от применения и нормативных требований; не следует полагать, что каждый санитарный процесс требует одинаковой отделки.
3.3 Доступность для очистки и проверки
Быстросъемные крышки, съемные роторные узлы и доступные внутренние компоненты упрощают осмотр и ручную очистку. Для производственных линий с частой сменой продукции эти функции могут сократить время простоя и повысить эффективность обслуживания.
Пригодность для очистки на месте (CIP) должна быть подтверждена для конкретной модели клапана. Компонент не следует считать совместимым с CIP только потому, что он изготовлен из нержавеющей стали. Покрытие чистящей жидкостью, дренаж, совместимость уплотнений и утвержденные производителем процедуры — все это имеет значение.
3.4 Уплотнения и защита подшипников
Уплотнения вала помогают ограничить нежелательные утечки и предотвратить попадание смазки или внешних загрязнений в зону продукта. Подшипники следует защищать от пыли, влаги и чистящих химикатов. При выборе уплотнения необходимо учитывать рабочую температуру, перепад давления, скорость вращения и частоту очистки.
3.5 Совместимость привода и управления
Привод должен обеспечивать достаточный крутящий момент для материала и условий эксплуатации. Частотно-регулируемые приводы могут помочь регулировать скорость ротора, а датчики и интерфейсы управления могут поддерживать автоматизированное производство. Электрическая защита и пригодность оборудования должны соответствовать условиям установки.
| Особенность дизайна | Почему это важно | Что покупатели должны проверить |
|---|---|---|
| Материалы, контактирующие с продуктом | Поддерживает коррозионную стойкость и совместимость продуктов. | Марка материала, сертификаты, состав уплотнений |
| Чистота поверхности | Влияет на удержание остатков и очистку | Указанная шероховатость и метод контроля |
| Геометрия ротора | Влияет на заполнение, разгрузку и удержание материала. | Дизайн кармана, зазоры, поведение продукта |
| Доступ для очистки | Влияет на время очистки и качество проверки | Съемность, точки доступа, порядок очистки |
| Уплотнение вала | Помогает контролировать риски утечек и загрязнения | Тип уплотнения, пределы износа, условия эксплуатации |
| Конфигурация привода | Определяет контроль скорости и стабильность работы | Крутящий момент, мощность двигателя, органы управления, рабочий цикл |
4. Где используются санитарные поворотные клапаны?
Санитарные поворотные клапаны особенно полезны при перевалке сухих сыпучих материалов, где контролируемая разгрузка и конструкция гигиенического оборудования должны работать вместе. Точная конфигурация зависит от материала и требуемого уровня чистоты.
Производство продуктов питания и напитков
На предприятиях пищевой промышленности используется роторное загрузочное оборудование для обработки таких ингредиентов, как мука, сахар, крахмал, сухое молоко, смеси приправ и другие сухие материалы. Гигиеничная конструкция может помочь упростить очистку между производственными циклами и снизить вероятность загрязнения последующих партий оставшимися ингредиентами.
Для операций, чувствительных к аллергенам, процедура очистки и проверка переключения так же важны, как и механическая конструкция клапана.
Фармацевтическое производство
Обращение с фармацевтическими порошками может потребовать контролируемой подачи, документированной совместимости материалов, доступных точек контроля и тщательного управления рисками загрязнения. Выбор оборудования должен отражать чувствительность продукта, требования к валидации очистки, требования к локализации и применимые производственные процедуры.
Не каждый санитарный поворотный клапан подходит для стерильной обработки или применения в условиях повышенной изоляции. Покупатели должны проверить, соответствует ли предлагаемая конструкция конкретному процессу и нормативным требованиям.
Косметика и уход за собой
Порошкообразные пигменты, косметические ингредиенты и другие сухие составы могут выиграть от последовательного переноса и облегчения очистки оборудования. Накопление продукта и перекрестное загрязнение являются особенно важными проблемами при обработке нескольких цветов или составов на общем производственном оборудовании.
Мелкая химия и специальные порошки
Производителям, работающим со специальными химикатами, могут потребоваться устойчивые к коррозии материалы, совместимые уплотнения, контроль пыли и точная подача. Если материалы являются абразивными, горючими, гигроскопичными или химически агрессивными, может потребоваться дополнительная оценка конструкции и безопасности.
Пневматическая транспортировка и автоматизированная обработка
Поворотные клапаны часто устанавливаются под бункерами, силосами, фильтрами и другим оборудованием в системах пневмотранспорта. Они могут подавать твердые частицы в последующие линии, помогая при этом контролировать перепады давления. Соответствующий клапан должен быть выбран в соответствии с устройством транспортировки, устойчивостью к утечкам, поведением материала и требуемой пропускной способностью.
5. Санитарный поворотный клапан в сравнении со стандартным поворотным клапаном
Хотя оба типа клапанов могут использовать механизм вращающегося кармана, приоритеты их конструкции могут существенно различаться. В стандартном промышленном клапане приоритет отдается общей передаче материала, долговечности и стоимости, тогда как в санитарной версии дополнительный упор делается на поверхности, контактирующие с продуктом, и доступ для очистки.
| Точка сравнения | Санитарный поворотный клапан | Стандартный поворотный клапан |
|---|---|---|
| Основной приоритет | Гигиена, возможность очистки и обращение с материалами | Общепромышленная подача и разгрузка |
| Поверхности, контактирующие с продуктом | Может иметь определенную полировку и гигиеническую обработку. | Отделка зависит от применения и модели |
| Внутренняя геометрия | Разработан для минимизации труднодоступных для очистки участков. | Можно использовать обычную промышленную геометрию. |
| Доступ для очистки | Может предлагать съемные компоненты или компоненты быстрого доступа. | Зависит от конструкции |
| Документация на материалы | Могут потребоваться документированные материалы, контактирующие с продуктом. | Зависит от отрасли и спецификации |
| Первоначальные инвестиции | Может быть выше из-за специального дизайна и отделки. | Часто ниже для сопоставимых основных обязанностей |
| Типичные применения | Пищевые порошки, фармацевтические ингредиенты, косметика | Порошки общего назначения, минералы и промышленные сыпучие вещества |
Это общие тенденции, а не универсальные правила. Некоторые промышленные поворотные клапаны обладают гигиеническими функциями, а некоторые санитарно-гигиенические конструкции предназначены для относительно простых применений. Окончательное решение должно основываться на документированных спецификациях, а не только на названии продукта.
6. Как правильно выбрать санитарный поворотный клапан
Выбор клапана, основываясь только на номинальном размере или цене покупки, может привести к ухудшению производительности подачи, ненужным работам по очистке или преждевременному износу компонентов. Структурированная оценка помогает гарантировать, что клапан соответствует реальным условиям эксплуатации.
Шаг 1: Определите характеристики материала
Предоставьте поставщику название материала, объемную плотность, гранулометрический состав, содержание влаги, абразивность, текучесть и любые соответствующие химические или температурные свойства. Эти факторы влияют на конструкцию ротора, эффективность наполнения, износостойкость и выбор уплотнений.
Шаг 2: Рассчитайте необходимую мощность
Оцените требуемый массовый расход и определите, будет ли клапан работать постоянно или периодически. Теоретическая объемная емкость может быть оценена с использованием:
Объемная емкость = рабочий объем на оборот × скорость вращения.
Тогда расчетную массовую емкость можно рассчитать как:
Массовая емкость = объемная емкость × объемная плотность × эффективность наполнения.
Эти отношения дают только первоначальную оценку. Фактическая производительность должна быть проверена при репрезентативных материалах и условиях эксплуатации с соответствующими допусками на переменное заполнение, утечки и колебания процесса.
Шаг 3. Установите требования к гигиене и уборке.
Определите, используется ли в процессе сухая чистка, ручная влажная чистка, безразборная мойка или другая проверенная процедура. Укажите чистящие химикаты, температуру, частоту цикла, требования к сушке, допустимые остаточные уровни и методы проверки.
Для пищевой и фармацевтической промышленности определите стандарты и документацию, необходимые предприятию. Не предполагайте, что общее санитарное обозначение обеспечивает соответствие всем применимым нормам или схемам сертификации.
Шаг 4. Проверьте условия давления и температуры.
Обеспечьте нормальное и максимальное рабочее давление, перепады давления, рабочие температуры и любые переходные условия. Поворотные клапаны имеют характеристики утечки и механические ограничения, которые различаются в зависимости от конструкции. Их не следует заменять изолирующими устройствами, рассчитанными на давление, без соответствующего технического одобрения.
Шаг 5. Подтвердите детали установки и интеграции.
Проверьте размеры входного и выходного отверстия, фланцевые или зажимные соединения, доступную высоту, способ монтажа, положение двигателя, пространство для технического обслуживания и интерфейсы оборудования, расположенного ниже по потоку. Для автоматизированных линий определите сигналы управления, необходимую регулировку скорости, блокировки и потребности в мониторинге.
Шаг 6. Оцените общую стоимость владения
Цена покупки – это лишь одна часть инвестиций. Учитывайте трудозатраты на очистку, время простоя производства, запасные части, замену уплотнений, энергопотребление, частоту проверок, а также стоимость потерь продукта или загрязнения.
| Информация для подготовки | Подробности примера |
|---|---|
| Материал | Порошок, гранулы, тип ингредиента, насыпная плотность |
| Требуемая пропускная способность | Целевой массовый расход в час |
| Условия эксплуатации | Перепад давления и диапазон температур |
| Гигиенические требования | Обработка поверхности, сертификаты на материалы, метод очистки. |
| Установка | Размеры входа/выхода, монтажное положение, доступное пространство |
| Система управления | Фиксированная скорость, переменная скорость, датчики, интерфейс автоматизации |
| Кастомизация | Специальные соединения, интерфейс бункера, расположение оборудования |
Заблаговременное предоставление этой информации позволяет производителю оценить осуществимость, выявить потенциальные ограничения конструкции и рекомендовать конфигурацию, подходящую для предполагаемого процесса.
7. Техническое обслуживание и устранение неполадок
Даже хорошо спроектированный санитарный поворотный клапан требует планового осмотра и технического обслуживания. Скопление материала, износ уплотнений, неправильное выравнивание и неподходящие условия эксплуатации могут со временем снизить производительность.
Контрольный список регулярного технического обслуживания
- Осмотрите поверхности, контактирующие с продуктом, на наличие остатков, коррозии, задиров или неожиданного износа.
- Проверьте движение ротора на предмет аномального сопротивления, вибрации или шума.
- Осмотрите уплотнения и прокладки вала на предмет износа, утечек, деформации или химического повреждения.
- Осмотрите подшипники и систему привода в соответствии с инструкциями производителя.
- Убедитесь, что крышки, крепления и быстросъемные компоненты надежно закреплены.
- Проверьте работу двигателя, настройки скорости и соответствующие сигналы управления.
- Очистка, проверка, ремонт и замена документации.
Распространенные проблемы и возможные причины
| Наблюдаемая проблема | Возможные причины | Рекомендуемое действие |
|---|---|---|
| Низкая пропускная способность | Плохое заполнение карманов, заедание, неправильная скорость, неподходящий размер ротора. | Проверьте поток материала, рабочую скорость и размер клапана. |
| Наращивание продукта | Влага, липкий материал, неподходящая геометрия, недостаточная очистка. | Проверьте состояние материалов и процедуры очистки. |
| Чрезмерная утечка | Изношенные уплотнения, неподходящие зазоры, чрезмерная разница давлений. | Осмотрите уплотнительные компоненты и подтвердите эксплуатационные пределы. |
| Необычный шум или вибрация | Несоосность, износ подшипников, посторонние предметы, помехи ротора. | Остановитесь и осмотрите оборудование в соответствии с процедурами безопасности. |
| Частая замена уплотнителя. | Несовместимый материал уплотнения, истирание, температура, химическое воздействие. | Повторная оценка совместимости уплотнений и условий эксплуатации. |
Частота технического обслуживания должна отражать время работы, абразивность материала, интенсивность очистки и рекомендации производителя. Прежде чем открывать клапан или снимать внутренние компоненты, изолируйте оборудование, отсоедините и заблокируйте привод, сбросьте накопленное давление и соблюдайте применимые на предприятии процедуры безопасности.
8. Распространенные ошибки при покупке, которых следует избегать
Выбор только по размеру
Два клапана одинаковых размеров могут обеспечивать разную производительность из-за различий в рабочем объеме ротора, скорости, зазорах и эффективности наполнения. Покупатели должны указывать фактические требования к пропускной способности, а не полагаться исключительно на размер соединения.
Предполагая, что нержавеющая сталь гарантирует санитарные характеристики
Качество материала важно, но оно само по себе не определяет очищаемость. Состояние поверхности, внутренняя геометрия, конструкция уплотнения, доступность и проверка очистки – все это способствует гигиеническим характеристикам.
Игнорирование метода очистки
Клапан, который трудно разобрать, может привести к ненужным простоям, когда требуется частая ручная очистка. И наоборот, конструкция, предназначенная для ручной очистки, может не подходить для утвержденного процесса безразборной мойки. Прежде чем окончательно утвердить спецификацию, подтвердите метод очистки.
Не обращая внимания на совместимость уплотнений
Уплотнения могут выйти из строя под воздействием несовместимых химикатов, высоких температур, абразивных частиц или неподходящих условий эксплуатации. При запросе предложения укажите фактические чистящие средства и технологическую среду.
Принятие неподтвержденных претензий о соответствии
Запросите соответствующие декларации материалов, протоколы испытаний, сертификаты и техническую документацию, необходимую для предполагаемого применения. Проверьте, какие стандарты применяются ко всему клапану, а какие — только к отдельным материалам или компонентам.
Невозможность обсудить кастомизацию заранее
Особые способы монтажа, необычные размеры входного или выходного отверстия, ограниченное пространство для установки и интеграция с существующими резервуарами могут повлиять на конструкцию оборудования. Обмен чертежами и требованиями к интерфейсу в начале проекта может сократить неизбежные задержки при перепроектировании и установке.
9. Часто задаваемые вопросы о санитарно-поворотных клапанах
1. Какие материалы обычно используются в санитарном поворотном клапане?
В зависимости от применения обычно рассматриваются такие марки нержавеющей стали, как 304 и 316L. В прокладках и уплотнениях могут использоваться совместимые эластомеры или полимеры. Окончательный выбор должен отражать требования к контакту с продуктом, воздействию коррозии, чистящим химикатам, температуре и применимым стандартам документации.
2. Может ли санитарный поворотный клапан работать с различными типами порошков?
Да, при условии, что клапан правильно выбран для материала. Текучесть, объемная плотность, размер частиц, влажность, абразивность и когезионность — все это может влиять на производительность. Труднотекучие или высокоабразивные материалы могут потребовать специальной конфигурации ротора или дополнительного технологического оборудования.
3. Подходит ли санитарный поворотный клапан для фармацевтического применения?
Он может подойти для некоторых процессов обработки фармацевтических порошков. Однако клапан должен соответствовать требованиям предприятия к материалам, возможности очистки, контролю загрязнения, валидации и документации. Не каждый санитарный поворотный клапан подходит для стерильной обработки или эксплуатации в условиях строгой изоляции.
4. В чем разница между CIP и ручной очисткой?
Ручная очистка обычно требует доступа к внутренним компонентам для физической очистки и проверки. При очистке на месте используется определенный процесс очистки без регулярной разборки. Может ли CIP эффективно очищать поворотный клапан, зависит от его геометрии, покрытия чистящей жидкостью, дренажа, уплотнений и проверенных процедур.
5. Может ли поворотный клапан обеспечить герметичность?
Поворотные клапаны могут помочь ограничить утечку газа между соединенными технологическими зонами, но традиционные конструкции не являются герметичными по своей сути. Утечка зависит от зазоров ротора, уплотнений вала, перепада давления, износа и конструкции. Если процесс требует строгой изоляции газа, проверьте данные производителя об утечках и при необходимости рассмотрите возможность использования специального изолирующего устройства.
6. Как определяется пропускная способность санитарного поворотного клапана?
Производительность зависит от рабочего объема на оборот, скорости вращения, объемной плотности материала, эффективности заполнения карманов и условий эксплуатации. Поставщикам следует оценивать фактический материал и требуемую скорость потока, а не оценивать производительность только по номинальным размерам.
7. Можно ли изготовить санитарный поворотный клапан по индивидуальному заказу?
Кастомизация может включать материалы, контактирующие с продуктом, конфигурацию ротора, присоединительные размеры, расположение привода, доступ для очистки и интеграцию с существующим оборудованием. Доступные опции зависят от инженерных возможностей производителя и технических требований приложения.
8. Какую информацию следует включать в запрос цен?
Укажите название и свойства материала, требуемую производительность, рабочую температуру и давление, процедуру очистки, требования к контактным материалам, установочные размеры, настройки привода и управления, а также любые применимые стандарты. Чертежи или фотографии установки помогут прояснить особые требования к интерфейсу.
10. Заключение: создание более надежной гигиеничной системы обработки материалов.
Санитарный поворотный клапан играет важную роль в контроле разгрузки сухих сыпучих материалов, обеспечивая при этом требования к чистоте и надежности современных систем переработки. Его ценность заключается в сочетании равномерной подачи, соответствующих материалов, контактирующих с продуктом, очищаемой геометрии, эффективного уплотнения и практичного доступа для обслуживания.
Для отделов закупок и инженеров-технологов наиболее эффективная стратегия выбора начинается с материала и рабочей среды. Перед выбором окончательной конфигурации следует оценить производительность, перепад давления, температуру, процедуры очистки, установочные размеры и требования к документации.
