Гигиеническое наконечник BS 4825

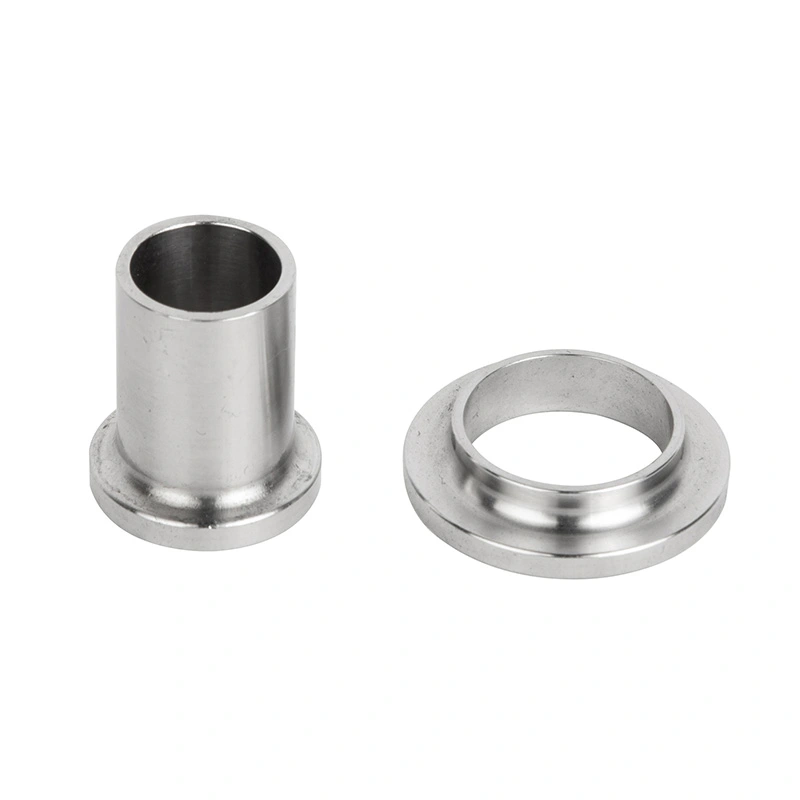

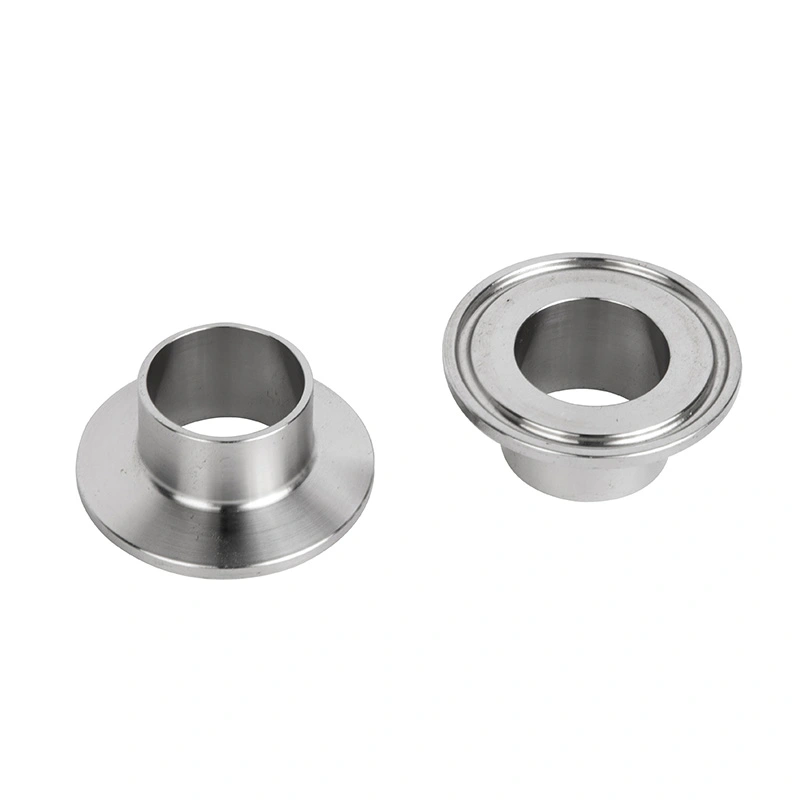

Гигиеническое наконечник BS 4825 в основном изготавливается из нержавеющей стали 316L (1.4404) для применений, требующих хорошая коррозионная стойкость, механическая прочность и гигиенические характеристики. Также возможен вариант из нержавеющей стали 304. доступны для применений, где требования к материалам менее требовательны.

Разработанный в соответствии со стандартом BS 4825, часть 3, наконечник доступен в размерах от 1/2 дюйма до 8 дюймов. Его прецизионная обработка Уплотняющая поверхность и гладкая внутренняя поверхность помогают уменьшить задержку продукта и поддерживают процедуры очистки CIP/SIP.

Стандарт подключения и материал

1. BS 4825, часть 3.

Манжета AVM соответствует требованиям к размерам, предъявляемым к гигиеническим манжетам BS 4825, часть 3. Он предназначен для использования с совместимыми санитарными зажимными соединениями, позволяющими соединять технологическое оборудование и секции трубопровода и отсоединен без разрезания или повторной сварки трубы.

Это делает соединение подходящим для систем, в которых требуется регулярный осмотр, очистка, замена компонентов или требуется обслуживание оборудования.

2. Нержавеющая сталь 316L.

Нержавеющая сталь 316L / 1.4404 является стандартным материалом для применений, требующих более высокой коррозионной стойкости и гигиеническое исполнение. Его обычно выбирают для фармацевтической, биотехнологической, молочной, пищевой и высокочистой промышленности. процессные системы.

Нержавеющая сталь 304 доступна в качестве альтернативы для подходящих применений, где технологическая среда и условия окружающей среды не требуют дополнительной коррозионной стойкости 316L.

Выбор материала должен основываться на технологической среде, чистящих химикатах, рабочей температуре и применимых условиях. требования проекта.

3. Соединение Tri-Clamp

В наконечнике Hygienic BS 4825 используется гигиеническое зажимное соединение, которое работает с совместимой прокладкой и зажимом. Это конфигурация позволяет относительно быстро собирать и разбирать соединение по сравнению с постоянным сварные соединения.

Для правильной герметизации втулка, прокладка и зажим должны быть выбраны в виде совместимого комплекта с соответствующими размерами.

Чистота поверхности и очищаемость

Состояние внутренней поверхности санитарного наконечника напрямую влияет на удержание продукта и эффективность очистки. АВМ В наконечнике BS 4825 используется гладкая внутренняя поверхность со стандартной отделкой Ra ≤ 0,8 мкм.

Гладкий канал уменьшает площади, где могут скапливаться технологические среды, и обеспечивает более эффективную очистку и дренаж. Манжету можно встраивать в системы санитарно-гигиенических трубопроводов с использованием процедур CIP и SIP, при условии, что Вся сборка и ее уплотнительные компоненты подходят для указанных условий очистки и стерилизации.

Для применений с высокой степенью чистоты покупатели могут указать требуемую обработку поверхности и документацию перед производством.

Гигиенические стандарты и их соответствие

Феррула AVM Hygienic BS 4825 разработана для систем санитарной обработки, где гигиеническая конструкция, материалы совместимость, состояние поверхности и возможность очистки имеют важное значение. Конфигурации продукта могут быть выбраны в соответствии с требованиям, связанным с санитарными стандартами 3-A, принципами гигиенического проектирования EHEDG и FDA, контактирующим с пищевыми продуктами. материальные требования.

Применимые требования соответствия зависят от марки нержавеющей стали, качества поверхности, материала прокладки и Полная настройка подключения. AVM может подтвердить применимую документацию в соответствии с конкретным продуктом. и требования проекта.

1. Санитарные требования 3-А.

Для применения в пищевой и молочной промышленности наконечник может быть изготовлен в соответствии с действующим санитарным стандартом 3-A. требования с учетом гладкости поверхностей, контактирующих с продуктом, очищаемости и гигиеничности соединения. дизайн.

2. Гигиенический дизайн EHEDG

Манжета может быть встроена в трубопроводные системы, спроектированные на основе принципов гигиенического проектирования EHEDG, в частности для применений, где требуется низкое удержание продукта, эффективная очистка и гигиенические условия процесса.

3. Требования FDA к материалам

Для пищевых продуктов и напитков, требующих контакта с продуктом, можно подобрать подходящие материалы и конфигурации уплотнений. выбран в соответствии с применимыми требованиями FDA. Конкретная документация FDA должна быть подтверждена в соответствии с поставляемый материал и конфигурация прокладок.

Технические характеристики

Типичные размеры наконечника BS 4825

Следующие размеры охватывают распространенные размеры наконечников, поставляемых для применения в санитарно-технических трубопроводах. Покупатели должны подтвердить Перед заказом необходимо узнать наружный диаметр трубки и присоединительные размеры.

Приложения по технологическим требованиям

1. Трубопроводы биофармацевтического процесса

Манжета может использоваться в санитарных технологических линиях для перекачки жидкости, соединений оборудования и чистого технологического процесса. системы. Конфигурация зажима также позволяет снимать подключенные компоненты для проверки и технического обслуживания.

2. Производство продуктов питания и напитков

Типичные области применения включают обработку напитков, производство жидких пищевых продуктов, транспортировку ингредиентов и санитарные услуги. системы, где требуется устойчивость к коррозии и возможность очистки трубных соединений.

3. Переработка молочных продуктов

Обжимные кольца из нержавеющей стали 316L подходят для молока, сливок, йогурта и других систем переработки молочных продуктов, где необходимы гигиенические требования. соединения и частая очистка являются частью нормального производства.

4. Пивоваренные системы

Гигиеническое наконечник BS 4825 можно устанавливать в санитарном оборудовании для пивоварения и производства напитков, включая трубопроводы. соединения между резервуарами, насосами, клапанами и другими технологическими компонентами.

5. Перекачивание жидкости высокой чистоты

Для систем с жидкостями высокой чистоты гладкая внутренняя поверхность и гигиеническое зажимное соединение обеспечивают возможность очистки. расположение трубопроводов. Окончательный материал, обработка поверхности, прокладка и процедура очистки должны выбираться в соответствии с согласно спецификации процесса.

Выбор наконечника для покупателей

1. Подтвердите размер трубки.

Манжета должна соответствовать фактическому наружному диаметру трубки и применимым размерам BS 4825. Только номинальный размер трубы не следует использовать при заказе запасных компонентов.

2. Выберите марку материала.

316L обычно предпочтительнее для требовательных санитарно-гигиенических, фармацевтических, биотехнологических, молочных и чувствительных к коррозии изделий. приложения. 304 можно рассматривать, когда его коррозионная стойкость достаточна для технологической среды.

3. Проверьте качество поверхности.

Стандартное покрытие Ra ≤ 0,8 мкм подходит для многих санитарных применений. Проекты с более строгим соблюдением чистоты требования могут указывать более гладкую поверхность, где это применимо.

4. Подберите прокладку и хомут.

Санитарному наконечнику требуется совместимая прокладка и зажим для создания полного соединения. Размеры и материал этих компонентов следует проверить вместе, чтобы обеспечить правильную сборку и герметизацию.

5. Учитывайте условия очистки.

Покупатели должны предоставить ожидаемые чистящие средства, температуру, условия стерилизации и условия эксплуатации. окружающей среды при выборе наконечника и уплотнительных компонентов для систем CIP/SIP.

Поставка и техническая поддержка AVM

Компания AVM поставляет гигиенические муфты BS 4825 для проектов гигиенических трубопроводов, требующих различных размеров, марок материалов, отделка поверхности и конфигурации соединений.

Для предложения и технического подтверждения покупатели могут предоставить внешний вид трубы, марку материала, количество, качество поверхности, Требования к прокладке и ее применение.

Для фармацевтических, биотехнологических, пищевых, молочных проектов, напитков и проектов высокой чистоты AVM может подтвердить применимые конфигурация продукта и доступная техническая документация в соответствии с конкретными требованиями заказа.

Часто задаваемые вопросы

1. Какому стандарту соответствует наконечник AVM BS 4825?

Наконечник разработан в соответствии с требованиями BS 4825, часть 3, для гигиенических наконечников и предназначен для совместимых сантехнические зажимные трубопроводные системы.

2. Какой материал доступен для изготовления наконечника?

Стандартный материал — нержавеющая сталь 316L/1.4404. Нержавеющая сталь 304 также может быть поставлена для подходящего приложения.

3. Какие размеры доступны?

В комплект поставки входит размерный ряд от 1/2 до 8 дюймов. Общие размеры включают 1/2", 1", 2", 3", 4" и 6". Точные размеры должны Перед заказом необходимо подтвердить соответствие требуемому стандарту труб.

4. Подходит ли наконечник для фармацевтического применения?

Да. Феррула может использоваться в фармацевтических и биотехнологических санитарных трубопроводных системах, если выбранный материал обработка поверхности, прокладка и полная конфигурация системы соответствуют гигиеническим требованиям проекта.

5. Поддерживает ли продукт требования 3-A, EHEDG и FDA?

Наконечник можно настроить в соответствии с применимыми требованиями 3-A, EHEDG и FDA. Точное соответствие и документация зависят от материала, обработки поверхности, прокладки и конкретной конфигурации продукта. Покупатели должны перед заказом подтвердите необходимую документацию в AVM.

6. Какова стандартная обработка поверхности?

Стандартное качество поверхности Ra ≤ 0,8 мкм. Если проект требует другой спецификации поверхности, покупатели должны при запросе предложения укажите требуемую отделку.

7. Можно ли использовать наконечник в системах CIP и SIP?

Да. Манжета может быть встроена в системы санитарно-гигиенических трубопроводов, совместимые с CIP/SIP. Полное соединение Сборка, включая прокладку и зажим, должна соответствовать реальным условиям очистки и стерилизации.

8. Включает ли наконечник гигиенический зажим и прокладку?

Наконечник — это компонент соединения трубок. Совместимый зажим и прокладка могут быть выбраны в соответствии с проектом. требования. Покупатели должны подтвердить, требуется ли им отдельный наконечник или полный соединительный узел.

9. Как выбрать между нержавеющей сталью 304 и 316L?

Нержавеющую сталь 316L обычно рекомендуют для обеспечения более высокой коррозионной стойкости и требований гигиены. Нержавеющую сталь 304 можно использовать там, где технологическая среда и рабочая среда совместимы с ее материалом. свойства.
