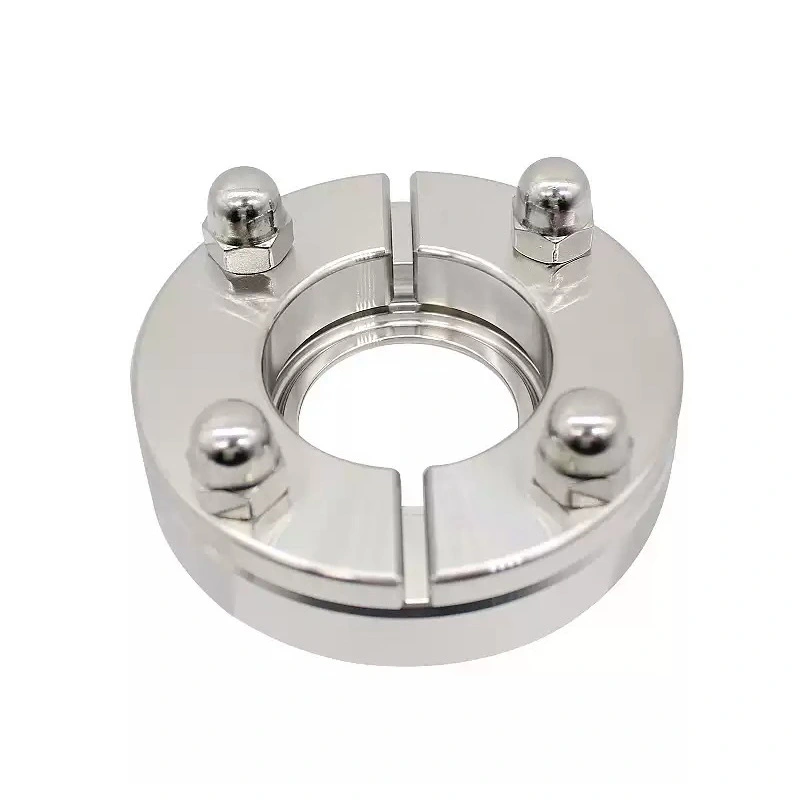

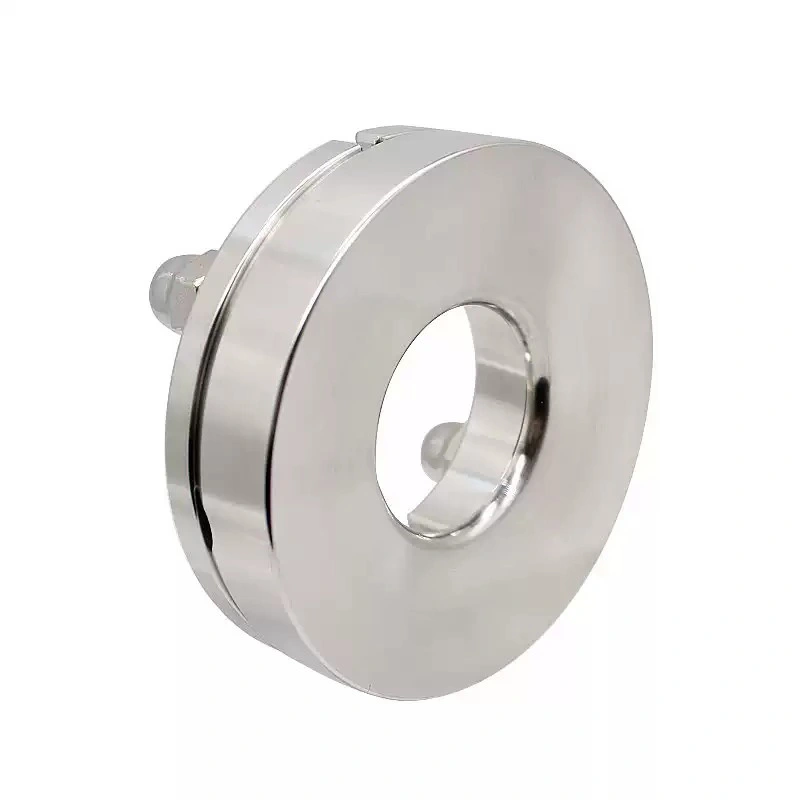

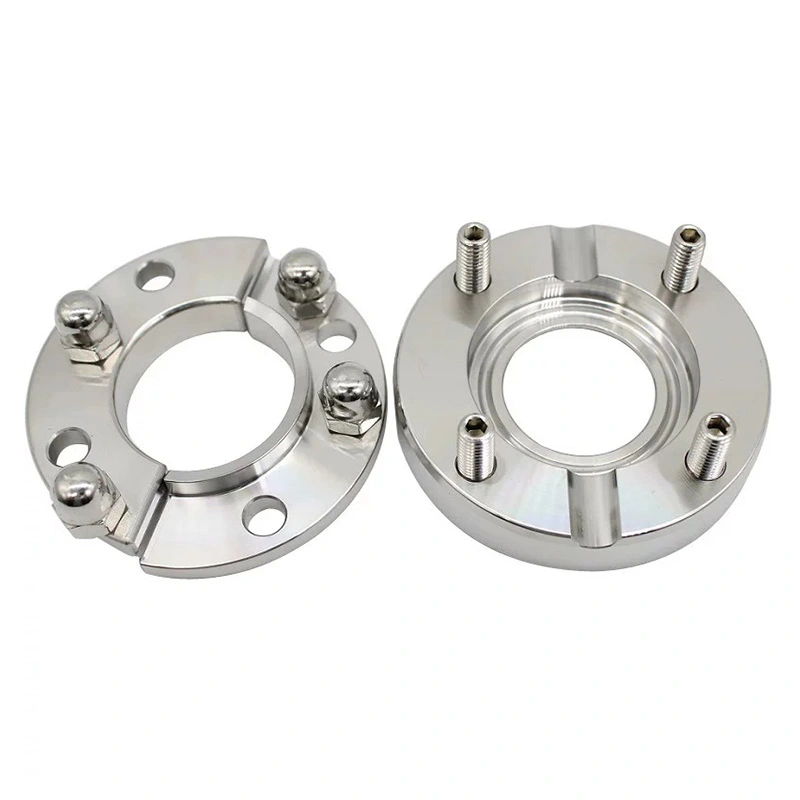

Стерильный фланец резервуара из нержавеющей стали

Стерильный фланец резервуара из нержавеющей стали, изготовленный из нержавеющей стали SUS316, обеспечивает устойчивость к коррозии и механическая стабильность для гигиенических производственных сред. Стерильный интерфейс NA и зажимное соединение TC позволяют совместимые сантехнические компоненты, которые необходимо эффективно устанавливать, снимать, проверять и обслуживать.

Фланец подходит для пищевой промышленности, производства напитков, молочной промышленности, биофармацевтики, полупроводников, электроники, чистых помещений и т. д. системы обработки высокой чистоты. Его дренажная структура помогает уменьшить скопление жидкости вокруг монтажной канавки, в то время как гигиеничная структура соединений обеспечивает возможность очистки и стабильную установку.

Особенности продукта

1. Монтаж резервуарного оборудования.

Стерильный фланец резервуара из нержавеющей стали AVM обеспечивает специальный гигиенический интерфейс между резервуаром и установленным резервуаром. технологическое оборудование. Его можно использовать для датчиков температуры, датчиков уровня, пробоотборных клапанов, зажимного оборудования TC и другие совместимые сантехнические инструменты. В зависимости от конструкции резервуара фланец может располагаться на верхней части резервуара. дно или боковая стенка.

2. Конструкция из нержавеющей стали 316L.

Изделие изготовлено из нержавеющей стали SUS316, обеспечивающей коррозионную стойкость и механическую стабильность. средах, подверженных воздействию влаги, процедур очистки и технологических жидкостей. Конструкция из нержавеющей стали подходит для применений, где важна чистота оборудования и чистота процесса.

Гигиеническое подключение и дренаж

1. Встроенная дренажная конструкция.

Фланец имеет сливное отверстие в монтажной канавке для удаления конденсата, остатков жидкости и примеси из области интерфейса. Такая структура помогает уменьшить накопление жидкости, сохранить чистоту места монтажа, и снизить риск коррозии, связанной с влажностью, во время эксплуатации.

2. Уменьшение удерживания в области соединения.

Поверхности соединения предназначены для санитарно-технологического оборудования и имеют гладкую структуру, предназначенную для уменьшения площадей. где могут скапливаться загрязнения. Фиксированное расстояние до поверхности спроектировано таким образом, чтобы оставаться близким к соответствующему расстояние между контактной поверхностью, помогая обеспечить стабильное соединение между фланцем и совместимым оборудованием.

Совместимость CIP и SIP

Стерильный фланец резервуара из нержавеющей стали AVM предназначен для систем, использующих CIP (очистку на месте) и SIP. Процедуры стерилизации на месте. Его конструкция из нержавеющей стали и гигиеничная конструкция позволяют встраивать его в в технологическое оборудование, где очистка и стерилизация являются частью рутинного производства.

Необходимо оценить фактическую температуру CIP/SIP, давление, химическую концентрацию и продолжительность стерилизации. в зависимости от всей установленной системы и подключенных компонентов.

NA Стерильный интерфейс и соединение TC

Стерильный интерфейс NA/зажимное соединение TC обеспечивает практичный монтажный интерфейс для совместимого санитарного оборудования. оборудование. Зажимное соединение позволяет эффективно устанавливать и снимать технологические компоненты для проверки. калибровка, замена или техническое обслуживание.

Приложения

1. Производство продуктов питания и напитков

Фланец можно использовать для крепления датчиков, оборудования для отбора проб и санитарных технологических компонентов на резервуарах, используемых для напитки, пищевые ингредиенты и обработка жидких пищевых продуктов.

2. Переработка молочных продуктов

Подходит для гигиенических резервуаров и технологических емкостей, используемых для молока, молочных ингредиентов и других жидких молочных продуктов. продукты, для которых требуются очищаемые соединения резервуара.

3. Биофармацевтическое производство

Фланец можно встроить в санитарные резервуары и сосуды для мониторинга процессов и отбора проб, где контроль загрязнения и возможность очистки имеют важное значение.

4. Полупроводники и электроника

Подходит для технологического оборудования высокой чистоты, требующего конструкции из нержавеющей стали и контролируемого соединения. интерфейсы.

5. Чистые помещения и системы высокой чистоты

Продукт может использоваться в качестве монтажного интерфейса для совместимых санитарных приборов и резервуарного оборудования в контролируемых условиях. производственные среды.

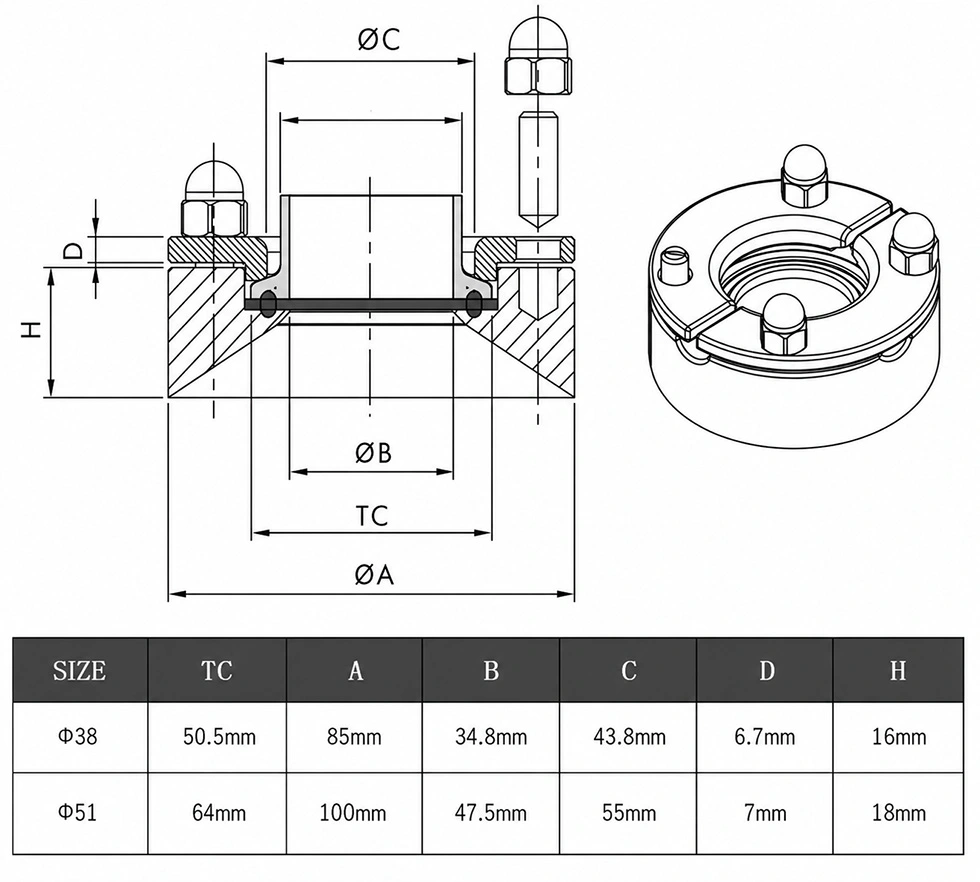

Технические характеристики

Гигиенические стандарты и сертификаты

1. Санитарные требования 3-А.

Для применимых проектов санитарной обработки конфигурация продукта может быть указана в соответствии с 3-A Sanitary. Требования стандартов. Покупатели должны подтвердить необходимую область сертификации 3-A и документацию в соответствии с фактическое применение и заказанная конфигурация.

2. Требования EHEDG

Для гигиенического оборудования, используемого в пищевой, молочной, фармацевтической и других чистых технологических средах, соответствующие Конфигурацию можно оценить на соответствие гигиеническим требованиям EHEDG. Применимая сертификация должна быть подтверждено для конкретной конфигурации продукта.

3. Соответствие материалов FDA

Материалы и уплотнительные компоненты могут быть выбраны в соответствии с применимыми требованиями FDA, что помогает удовлетворить требования к контакту с материалами для применения в санитарной обработке. Точная документация FDA должна быть подтверждена. в зависимости от выбранного материала и конфигурации.

Рекомендации по выбору покупателя

При выборе фланца резервуара совместимость соединений более важна, чем простой выбор номинального размера. Покупатели необходимо подтвердить положение установки резервуара, спецификацию интерфейса NA, размер соединения зажима TC, подключение модель датчика или пробоотборного клапана, марка нержавеющей стали, требования к уплотнению, условия CIP/SIP и необходимые требования. Сертификационная документация перед заказом.

Предоставление чертежа резервуара или характеристик подключаемого оборудования может помочь компании AVM определить подходящий фланец. конфигурация.

Типичная структура соединения

Типичная структура установки: Санитарный резервуар → Фланец резервуара → Зажимное соединение TC → Датчик или пробоотборный клапан. Такое расположение обеспечивает выделенную точку крепления, позволяя при этом снимать подключенный компонент для осмотр, очистка, калибровка или замена.

Часто задаваемые вопросы

1. Какое оборудование можно установить со стерильным фланцем резервуара из нержавеющей стали?

В основном используется для установки датчиков температуры, датчиков уровня, пробоотборных клапанов и совместимой сантехники TC. оборудование на резервуарах и технологических емкостях.

2. Где можно установить фланец резервуара?

Его можно сконфигурировать для установки на верхней, нижней или боковой стенке санитарного резервуара, в зависимости от резервуара. Требования к конструкции и технологическому оборудованию.

3. Из какого материала изготовлен фланец?

Стандартный материал — нержавеющая сталь SUS316. Если документация по конкретной марке нержавеющей стали или материалу требуется, покупатели должны подтвердить это при запросе предложения.

4. Совместим ли фланец резервуара с CIP и SIP?

Да. Фланец предназначен для систем, использующих процессы очистки или стерилизации CIP и SIP. Фактическая эксплуатация параметры должны оцениваться по всей системе.

5. Поддерживает ли продукт требования 3-A, EHEDG и FDA?

Продукт можно настроить и задокументировать в соответствии с применимыми санитарными стандартами 3-A, EHEDG и FDA. требования. Сертификация и документация о соответствии зависят от фактического материала, уплотнительных компонентов, продукта. конфигурации и применения, поэтому покупатели должны подтвердить необходимую документацию перед заказом.

6. Каково назначение сливного отверстия?

Встроенное сливное отверстие помогает удалить конденсат, остатки жидкости и загрязнения из монтажной канавки, уменьшая задержка жидкости вокруг области соединения.

7. Какое соединение использует продукт?

В изделии используется стерильный интерфейс NA с зажимным соединением TC для совместимого оборудования с санитарными резервуарами.

8. Каково стандартное время выполнения заказа?

Стандартный срок изготовления составляет 7–10 дней. Фактическое время доставки зависит от количества заказа, продукта конфигурация и доступность материалов. При срочных требованиях свяжитесь с AVM, чтобы подтвердить наличие продукции. график.

9. Каковы условия оплаты?

Мы принимаем депозит в размере 30%, а остальные 70% выплачиваются перед отправкой через T/T или L/C. Заказы на небольшие суммы должны быть полностью оплачено до начала производства.

10. Как упаковывается фланец резервуара?

Товар надежно упакован в бумажные и деревянные ящики, что снижает риск повреждения при транспортировке.
