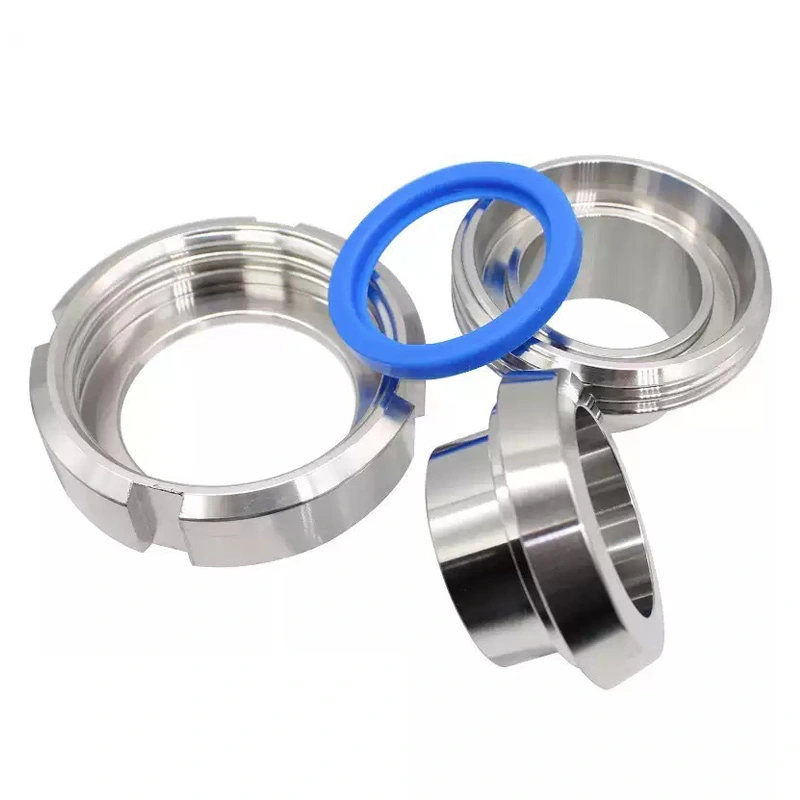

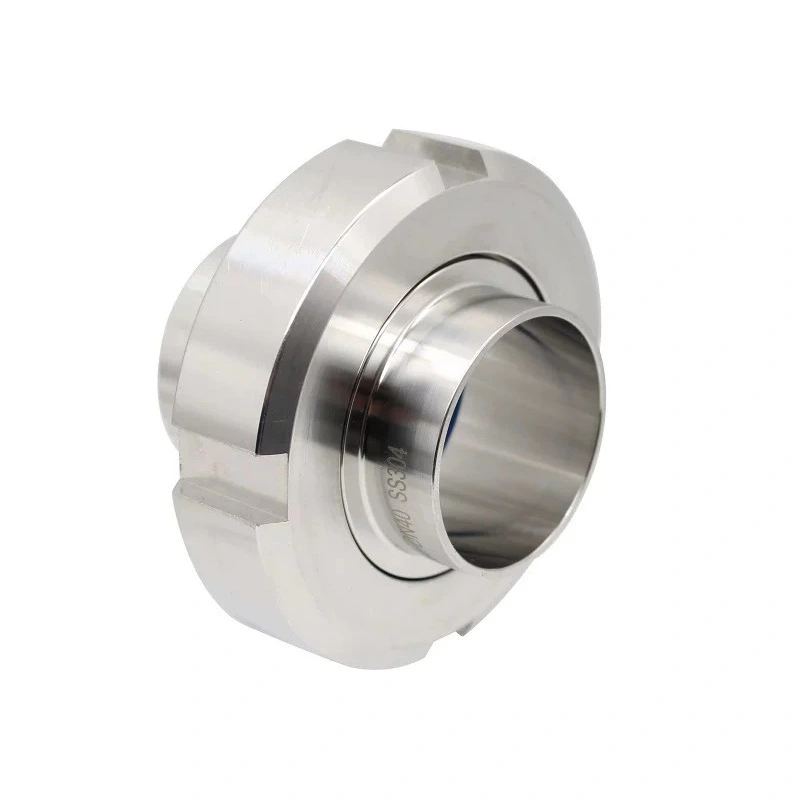

Гигиенические соединительные фитинги SMS изготовлены из нержавеющей стали SUS304/1.4301 или SUS316L/1.4404 и Разработан в соответствии с требованиями гигиенического союза SMS 1145. Прецизионные соединения и уплотнительные поверхности помогают обеспечивает надежное соединение, а гладкая внутренняя поверхность снижает задержку продукта в технологической линии.
AVM SMS Union Pipefitting подходит для молочной, пищевой, пивоваренной, фармацевтической, биотехнологической, косметической, и другие гигиенические системы обработки жидкостей, особенно там, где обеспечивается возможность очистки и удобное обслуживание трубопроводов. важны.
Соединение спроектировано в соответствии с требованиями SMS 1145 для соединений санитарно-гигиенических трубопроводов. Стандартизированная структура помогает облегчить совместимость с соответствующими санитарными компонентами SMS и позволяет инженерам создавать работоспособные технологические трубопроводные системы.
Формат объединения особенно полезен для трубопроводов, которые необходимо периодически открывать для замены оборудования. осмотр, очистка или модификация технологической линии.
AVM предлагает варианты материалов SUS304/1.4301 и SUS316L/1.4404.
SUS304 подходит для общих применений в санитарной обработке, где достаточна стандартная коррозионная стойкость. SUS316L обеспечивает более высокую коррозионную стойкость и обычно выбирается для фармацевтической, биотехнологической, молочной и более требовательные технологические среды.
При выборе материала следует учитывать технологическую среду, чистящие химикаты, рабочую температуру и применимые условия. требования отрасли.
Различные условия установки требуют различных способов подключения. Трубопроводная арматура AVM SMS Union может быть поставляются в конфигурациях с резьбовым соединением, приварным соединением и соединением с наружной/внутренней резьбой.
Это позволяет покупателям выбирать структуру подключения в соответствии с существующей трубопроводной сетью, интерфейсом оборудования, способ установки и требования к техническому обслуживанию.
Интерфейс уплотнения является одним из наиболее важных факторов при выборе санитарного соединения. Профсоюзы AVM SMS используют прецизионно обработанные уплотнительные поверхности и совместимые гигиенические уплотнительные материалы помогают уменьшить утечку в нормальных условиях. операция.
Доступные материалы уплотнений включают EPDM, FKM, PTFE и силикон, что позволяет выбирать конфигурацию уплотнения. в зависимости от технологической среды и условий эксплуатации.
Стандартное качество поверхности Ra ≤ 0,8 мкм. Гладкая внутренняя поверхность помогает уменьшить площади, на которые могут попасть технологические жидкости. остаются и поддерживают процедуры очистки в гигиенических трубопроводных системах.
| Элемент | Спецификация |
| Продукт | Гигиенический соединительный фитинг SMS |
| Стандартный | СМС 1145 |
| Диапазон размеров | Ду10 – Ду100 |
| Материал | СУС304/1.4301, СУС316Л/1.4404 |
| Материал уплотнения | ЭПДМ/ФКМ/ПТФЭ/силикон |
| Стандартная обработка поверхности | Ra ≤ 0,8 мкм |
| Типы подключения | Резьбовое соединение / Сварное соединение / Соединение «папа-женщина» |
| Очистка | Совместимость с CIP/SIP |
| Приложение | Гигиенические технологические трубопроводные системы |
Соединительная конструкция позволяет разъединять соединяемые компоненты без разрезания трубопровода. Это полезно, когда насосы, клапаны, приборы, резервуары или другое технологическое оборудование требуют проверки или замены.
На заводах с регулярным производственным обслуживанием съемное соединительное соединение может сократить трудозатраты, необходимые для выполнения работ. доступ к отдельным участкам трубопроводной системы.
Соединение должно быть собрано с использованием правильной прокладки и метода затяжки. Чрезмерная затяжка должна быть следует избегать, поскольку это может привести к повреждению уплотняющих компонентов или ухудшению характеристик соединения.
Гигиенические фитинги SMS Union Pipe Fitting можно встраивать в системы санитарно-гигиенических трубопроводов с использованием CIP и SIP-мойки. процедуры при условии, что выбранный материал и уплотнение совместимы с фактическими чистящими химикатами, температурой, давление и условия стерилизации.
Санитарные соединения должны обеспечивать нечто большее, чем просто механическое соединение. Их внутренняя геометрия, структура уплотнения, обработка поверхности и выбор материала влияют на очистку и контроль загрязнения.
Гигиенические соединительные фитинги SMS AVM имеют гладкий внутренний путь потока и конструкцию из нержавеющей стали для снижения сохранение продукта и поддержка гигиенической обработки.
Для фармацевтических, биотехнологических, пищевых и молочных проектов покупатели должны оценить всю сборку трубопроводов, включая трубы, фитинги, прокладки, клапаны, качество сварки и процедуры очистки, а не оценку союз независимо.
Соединения SMS подходят для молочных технологических линий, используемых для производства молока, сливок, йогурта и других жидких молочных продуктов. Съемная соединительная конструкция удобна для оборудования, требующего регулярного осмотра и чистки.
Соединение может использоваться в производстве напитков, переработке жидких пищевых продуктов, транспортировке ингредиентов и в санитарно-гигиенических целях. трубопроводы, где требуются очищаемые соединения.
В пивоваренном оборудовании соединения могут соединять резервуары, насосы, клапаны и технологические трубопроводы, позволяя при этом выбирать компоненты, подлежащие снятию для проведения технического обслуживания.
Конструкция SUS316L и совместимые уплотнительные материалы делают соединение подходящим для чистых технологических трубопроводов, используемых в фармацевтические и биотехнологические предприятия. Окончательные требования к материалу и поверхности следует выбирать в соответствии с конкретная спецификация процесса.
Соединение может применяться на линиях обработки санитарных жидкостей для косметики и подходящих химических продуктов, где Требуется устойчивость к коррозии, возможность очистки и ремонтопригодность соединений.
| Материал уплотнения | Типичное соображение при выборе |
| ЭПДМ | Подходит для многих применений на водной основе и в общесанитарных целях. |
| ФКМ | Подходит там, где требуется более высокая химическая и температурная стойкость. |
| ПТФЭ | Подходит для жестких требований химической совместимости. |
| Силикон | Обычно выбирается для применений, требующих гибкой санитарной герметизации. |
| Основа выбора | Технологическая среда, температура, давление, чистящие средства и условия стерилизации. |
Перед заказом необходимо проверить фактический материал уплотнения на соответствие технологической среде и условиям эксплуатации.
Доступный диапазон: DN10–DN100. Размер штуцера должен соответствовать существующему соединению трубки или оборудования. вместо того, чтобы выбираться только в соответствии с ожидаемым расходом.
SUS304 подходит для многих общих санитарных применений, тогда как SUS316L обычно предпочтительнее для более высокой коррозии. устойчивость и более требовательные гигиенические условия процесса.
Конфигурации с резьбой, сваркой и наружной/внутренней резьбой соответствуют различным требованиям к установке. Покупатели должны проверить существующий интерфейс конвейера перед выбором объединения.
EPDM, FKM, PTFE и силикон имеют различные характеристики химической и температурной стойкости. Печать должна быть выбираются в зависимости от фактического процесса и условий очистки.
Компания AVM поставляет гигиенические соединительные фитинги SMS различных размеров, марок нержавеющей стали, конфигураций соединений, и уплотнительные материалы для проектов гигиенических технологических трубопроводов.
При запросе предложения покупатели могут указать размер DN, марку материала, тип соединения, материал уплотнения, количество, качество поверхности и применение.
Для молочных, пищевых продуктов, напитков, фармацевтических, биотехнологических, косметических и других экологически чистых проектов компания AVM может подтвердить соответствующую конфигурацию и доступную техническую документацию в соответствии с конкретными требованиями заказа.
Изделие разработано в соответствии с требованиями гигиенического союза SMS 1145 и предназначено для совместимых санитарных систем. технологические трубопроводные системы.
Стандартные варианты материалов: SUS304/1.4301 и SUS316L/1.4404. Должен быть выбран соответствующий класс в соответствии с технологической средой и требованиями к коррозии.
Стандартный диапазон размеров от DN10 до DN100. Требуемый размер должен соответствовать существующей санитарной трубке и подключение оборудования.
Доступные варианты: EPDM, FKM, PTFE и силикон. Правильный материал зависит от технологической среды, температура, давление, чистящие средства и условия стерилизации.
Да. Соединение может быть встроено в санитарные системы, совместимые с CIP/SIP, при условии, что выбранное уплотнение материал и весь соединительный узел подходят для реальных условий очистки и стерилизации.
Сварное соединение создает постоянное соединение труб, а штуцерное соединение обеспечивает съемное соединение. СМС-союзы особенно полезно там, где оборудование или участки трубопровода необходимо регулярно проверять, заменять или разбирать.
Не для каждого фармацевтического применения требуется одинаковая конфигурация материала. Однако обычно выбирают SUS316L. для требовательных к гигиене и чувствительных к коррозии технологических сред. Окончательную марку материала следует определить. согласно спецификации процесса.
Стандартное качество поверхности Ra ≤ 0,8 мкм. Если проект требует другой спецификации поверхности, это должно быть указано подтверждено AVM перед производством.
Стандартный срок изготовления 7–10 дней. Фактический график зависит от количества заказа, наличия материалов, технические характеристики продукта и требования к настройке. Срочные заказы должны быть подтверждены в AVM перед оформлением заказа.
Стандартные условия: 30% депозит и 70% остаток перед отправкой T/T или L/C. Заказы на небольшую сумму должны быть оплачены. в полном объеме перед производством.
Продукция надежно упаковывается в бумажные и деревянные ящики для международной перевозки. Упаковка Может быть подтверждено в зависимости от количества заказа и требований к доставке.
