Трехсекционная конструкция обеспечивает удобный доступ к трехсекционной ручной заслонке из санитарной нержавеющей стали. Корпус клапана и компоненты внутреннего уплотнения, которые полезны для осмотра, очистки, замены уплотнений и повседневного использования. техническое обслуживание. Конструкция из нержавеющей стали и варианты санитарно-гигиенического подключения делают клапан пригодным для чистых помещений. производственные среды, где важны гигиена и надежная работа.
Клапан обычно используется в фармацевтической, биотехнологической, пищевой, молочной, косметической и других санитарных отраслях. технологические системы для перекачки жидкости, изоляции линий, дренажа и регулировки расхода.
Трехсекционная конструкция обеспечивает более удобный доступ к корпусу клапана и внутренним компонентам во время работы. техническое обслуживание. По сравнению с конструкциями, которые сложнее разобрать, такая конфигурация подходит для технологические линии, требующие регулярного осмотра, очистки или замены уплотнительных компонентов.
Рукоятка с ручной блокировкой обеспечивает прямой контроль положения клапана без необходимости подачи сжатого воздуха. электропроводка или пневматическое управляющее оборудование. Операторы могут выбрать полностью открытый, полностью закрытый или промежуточный режим. позиции в соответствии с требованиями процесса.
Клапан изготовлен с использованием компонентов из нержавеющей стали, подходящих для гигиенических технологических процессов. Гладкая Внутренняя структура помогает уменьшить скопление среды и облегчает очистку санитарно-технических трубопроводов.
В ручном трехкомпонентном дроссельном клапане из санитарной нержавеющей стали используется четвертьоборотный привод. Вращение ручка поворачивает поворотный диск примерно на 90°, позволяя оператору переключаться между режимами открытия и закрытия. положения или отрегулируйте проточный канал в промежуточном положении.
AVM предлагает различные конфигурации соединений для различных схем расположения трубопроводов, включая хомуты, сварку, резьбовые и трехкомпонентные соединения. Различные стандарты размеров могут быть выбраны в соответствии с существующими технологический трубопровод.
Ручной дроссельный клапан управляет технологической средой посредством вращения внутреннего диска.
Когда ручка поворачивает диск так, чтобы он был совмещен с трубопроводом, клапан находится в открытом положении и позволяет средствам массовой информации пройти. Поскольку диск вращается в сторону от направления потока, доступная площадь потока уменьшается, и поток можно регулировать. Когда диск достигает закрытого положения, он прижимается к уплотнителю. конструкция для изоляции трубопровода.
Механизм блокировки помогает сохранять выбранное положение во время работы, уменьшая непреднамеренное движение, вызванное вибрация или нормальные условия процесса.
Версия с ручным управлением особенно подходит для технологических линий, где операторам необходим прямой доступ к клапану и автоматическое срабатывание не требуется.
Рукоятку можно использовать для изоляции во время обслуживания оборудования, настройки процесса, очистки, слива или переключение. Поскольку клапан не требует внешнего пневматического питания, его установка сравнительно проста. прост и позволяет уменьшить количество вспомогательных компонентов вокруг трубопровода.
Для объектов с большим количеством отдельных сантехнических клапанов ручная настройка также может использоваться в местах, где не требуется частое дистанционное управление.
Клапан может быть установлен в линиях транспортировки фармацевтических жидкостей, системах приготовления буферов, биотехнологическом оборудовании, стерильные технологические трубопроводы, системы жидкостей высокой чистоты и чистые инженерные коммуникации, обеспечивающие гигиеническую эксплуатацию и надежность. требуется ручная изоляция.
Типичные области применения включают переработку молочных продуктов, производство молока и йогурта, производство напитков, переработку соков, транспортировка пищевых ингредиентов, пивоваренные системы и трубопроводы для обработки жидких пищевых продуктов.
Клапан подходит для систем передачи жидких и полужидких продуктов, используемых для шампуней, лосьонов, кремов, косметики. ингредиенты и другие средства личной гигиены.
Его также можно использовать в линиях санитарной воды, системах очистки, технологических узлах, оборудовании для хранения и транспортировки, а также в оборудовании для хранения и транспортировки. другие гигиенические трубопроводы, требующие ручного регулирования расхода или отключения.

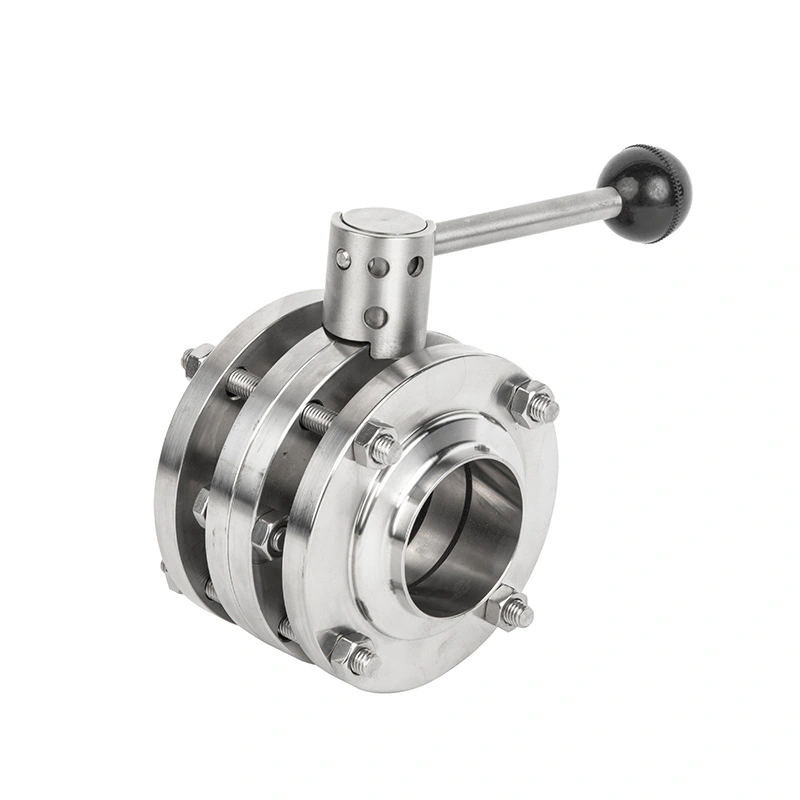

Клапан состоит из трехсекционного корпуса клапана из нержавеющей стали, дроссельной заслонки, вала клапана, уплотнительных компонентов и ручка с ручным запиранием. Модульная конструкция корпуса обеспечивает доступ к внутренним компонентам клапана для проверки. и техническое обслуживание.
В зависимости от конструкции трубопровода можно выбрать различные конфигурации соединений, в том числе хомутовые, сварные, резьбовые и трехкомпонентные сантехнические соединения.
| Элемент | Спецификация |
| Тип продукта | Санитарный трехкомпонентный дроссельный клапан из нержавеющей стали с ручным управлением |
| Конструкция клапана | Трехсекционный дроссельный клапан |
| Операция | Руководство |
| Материал | Нержавеющая сталь |
| Метод управления | Ручка с ручной блокировкой |
| Угол поворота | 90° |
| Тип подключения | Зажим / Сварной / Резьбовой / Трехкомпонентный |
| Стандарты подключения | DIN/SMS/3-A/ISO |
| Приложение | Гигиеническое отключение жидкости и регулировка расхода |
| Подходящие отрасли | Фармацевтика / Биотехнология / Продукты питания и напитки / Молочные продукты / Косметика |

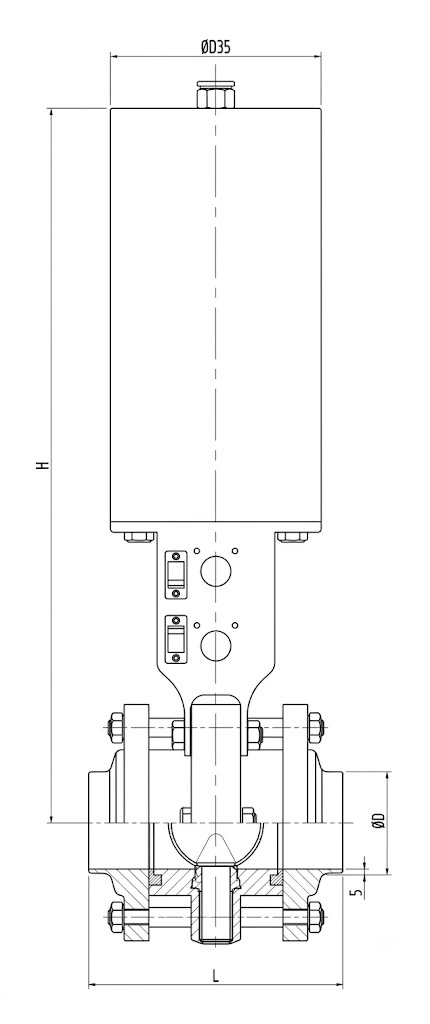

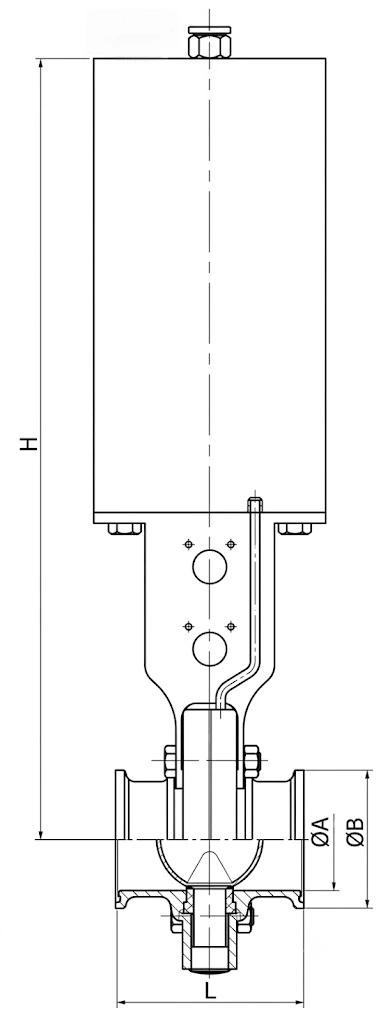

| Размер | A | B | L | H |
| Ду20 | 20 | 34 | 66 | 113.5 |
| Ду25 | 26 | 50.5 | 66 | 113.5 |
| Ду32 | 32 | 50.5 | 66 | 125.5 |
| Ду40 | 38 | 50.5 | 68 | 132.5 |
| Ду50 | 50 | 64 | 70 | 145 |
| Ду65 | 66 | 91 | 72 | 163 |
| Ду80 | 81 | 106 | 92 | 190 |
| Ду100 | 100 | 119 | 98 | 210 |
| Ду125 | 125 | 155 | 106 | 239 |
| Ду150 | 150 | 183 | 120 | 288 |
| Размер | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5 дюйма | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5 дюйма | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

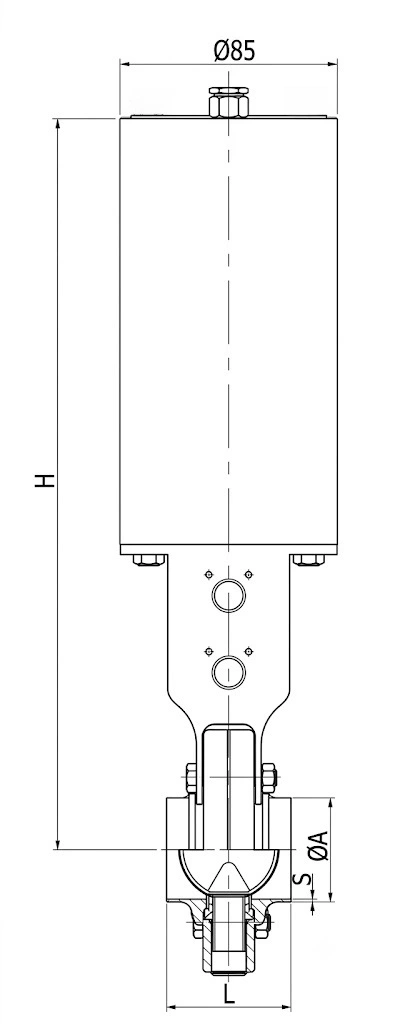

| Размер | A | S | L | H |
| Ду20 | 22 | 23 | 1.5 | 44 |
| Ду25 | 28 | 29 | 1.5 | 44 |
| Ду32 | 34 | 35 | 1.5 | 48 |
| Ду40 | 40 | 41 | 1.5 | 48 |
| Ду50 | 52 | 53 | 1.5 | 48 |
| Ду65 | 70 | 2 | 50 | 163 |
| Ду80 | 85 | 2 | 56 | 190 |
| Ду100 | 104 | 2 | 60 | 210 |
| Ду125 | 129 | 2 | 70 | 239 |
| Ду150 | 154 | 2 | 80 | 288 |
| Размер | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5 дюйма | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5 дюйма | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Размер | A | B | L | H |
| Ду20 | 20 | РД44×1/6" | 66 | 113.5 |
| Ду25 | 26 | РД52×1/6" | 66 | 113.5 |
| Ду32 | 32 | РД58×1/6" | 66 | 125.5 |
| Ду40 | 38 | РД65×1/6" | 68 | 132.5 |
| Ду50 | 50 | РД78×1/6" | 70 | 145 |
| Ду65 | 66 | РД95×1/6" | 72 | 163 |
| Ду80 | 81 | РД110×1/4" | 92 | 190 |
| Ду100 | 100 | РД130×1/4" | 98 | 210 |
| Ду125 | 125 | РД160×1/4" | 106 | 239 |
| Ду150 | 150 | РД190×1/4" | 120 | 288 |
| Размер | S | B | L | H |
| Ду25 | 1.5 | 29 | 100 | 113.5 |
| Ду32 | 1.5 | 35 | 100 | 125.5 |
| Ду40 | 1.5 | 41 | 100 | 132.5 |
| Ду50 | 1.5 | 53 | 110 | 145 |
| Ду65 | 2 | 70 | 114 | 163 |
| Ду80 | 2 | 85 | 130 | 190 |
| Ду100 | 2 | 104 | 135 | 210 |
| Ду125 | 2 | 129 | 160 | 239 |
| Ду150 | 2 | 154 | 180 | 288 |
Ручной трехкомпонентный дисковый затвор AVM из санитарной нержавеющей стали сочетает в себе прямое механическое управление с доступная для обслуживания трехсекционная конструкция. Подходит для санитарных трубопроводов, где операторам требуется простое позиционирование клапана, надежная изоляция и удобный доступ к внутренним компонентам.
Доступные конфигурации зажимов, сварные, резьбовые и трехкомпонентные конструкции обеспечивают гибкость при использовании существующих системы санитарно-технических трубопроводов. Ручной метод управления также исключает необходимость использования сжатого воздуха и пневматики. аксессуары управления в точках установки, где нет необходимости в автоматизированной работе.
Стандартный срок изготовления – 2–4 недели. Фактический график зависит от количества заказа, характеристик клапана, тип соединения и доступность материала. Срочные требования должны быть подтверждены AVM перед заказом.
Стандартные условия оплаты: 30% предоплата, а остальные 70% выплачиваются перед отправкой банковским переводом или аккредитивом. Малая стоимость заказы могут потребовать полной оплаты перед производством.
Клапан надежно упакован в подходящие бумажные и деревянные ящики для международной перевозки. Упаковка помогает Защитите корпус из нержавеющей стали, соединительные концы, ручку и уплотнительные компоненты во время погрузочно-разгрузочных работ и транспортировки.
