Санитарный пневматический двухкомпонентный поворотный клапан доступен с деталями, контактирующими с продуктом из нержавеющей стали 304L или 316L. и EPDM в качестве стандартного уплотнительного материала, а в качестве опции доступны FPM, силикон и NBR. Пневматический привод обеспечивает поворот на 90° для открытия и закрытия, а конфигурации НЗ, НО и двойного действия позволяют Режим работы выбирается в соответствии с требованиями технологического процесса и безопасности.

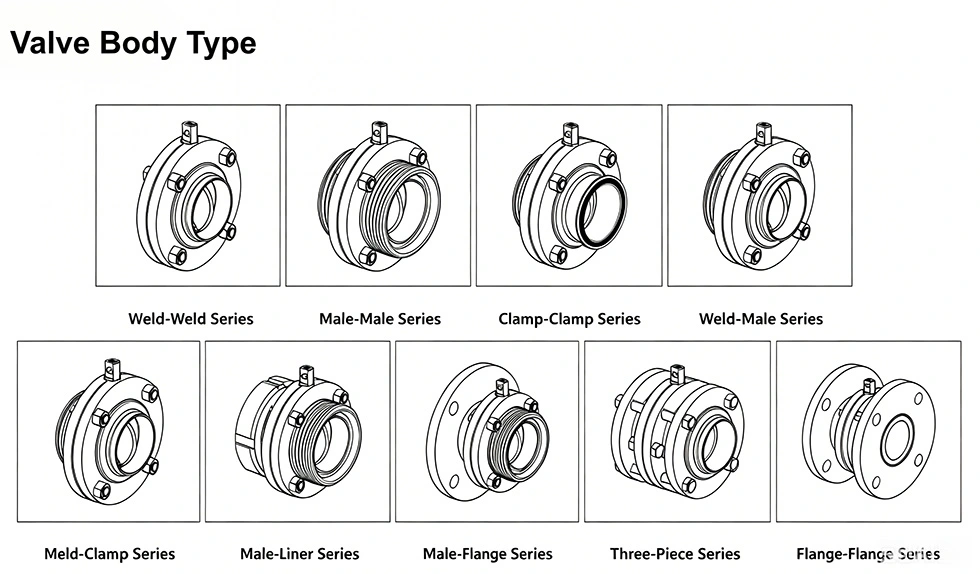

Благодаря вариантам приварного, резьбового, зажимного и фланцевого соединения Tri-Clamp клапан AVM можно сконфигурировать для различных системы санитарно-технических трубопроводов. Подходит для фармацевтической, биотехнологической, пищевой, молочной, косметической, тонкой химические и другие экологически чистые процессы.
В клапане используется компактный корпус, состоящий из двух частей, с гладкими поверхностями, контактирующими с продуктом, что позволяет уменьшить удержание материала и упростить очистку. Для компонентов, контактирующих с продуктом, доступны варианты из нержавеющей стали 304L и 316L с сертификатом EN. Сертификат 10204 3.1B доступен в соответствии с выбранной конфигурацией. Чистота внутренней поверхности может достигать Ra ≤0,8 мкм.

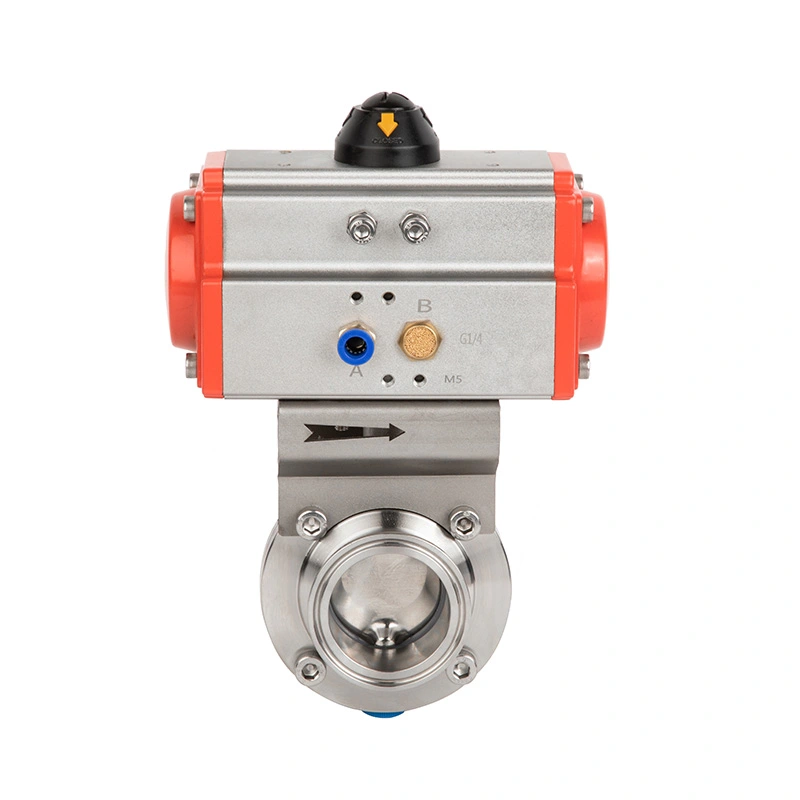

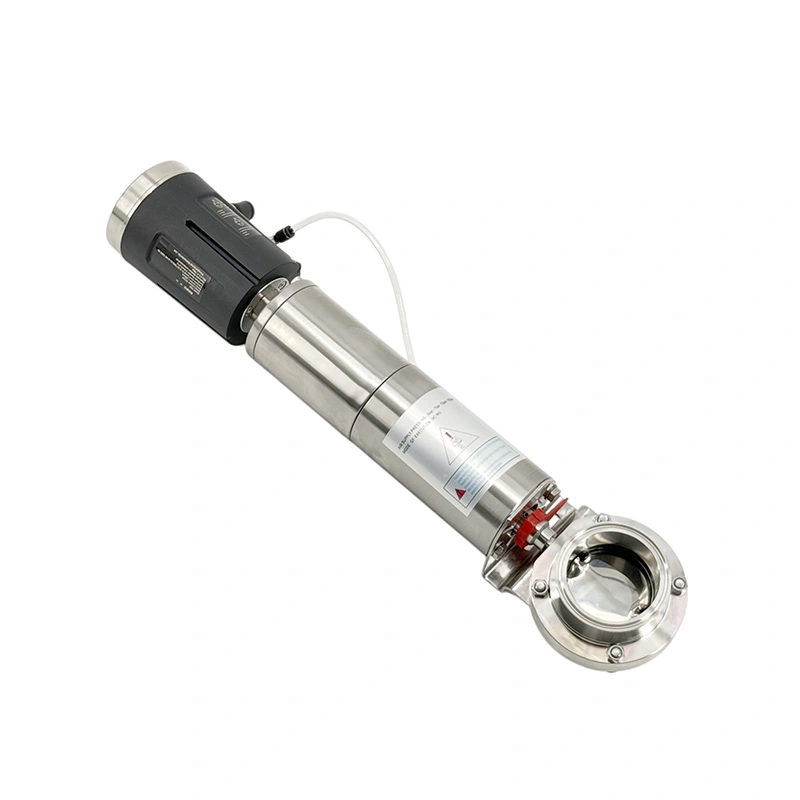

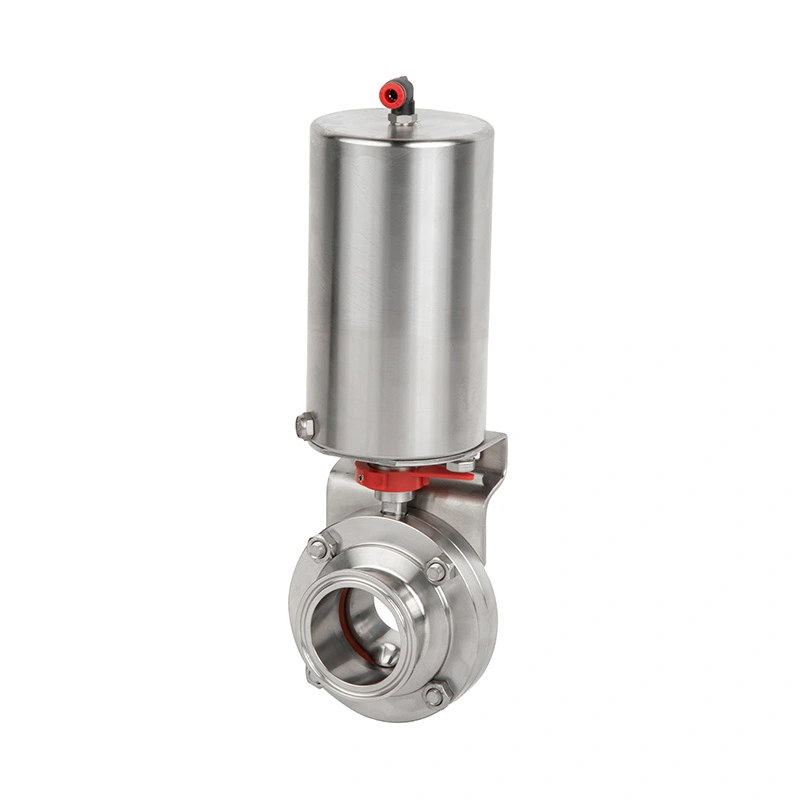

Пневматический привод преобразует движение сжатого воздуха во вращательное движение на 90°, обеспечивая быструю и повторяемую работу клапана. операция. Его можно подключить к ПЛК и другим системам управления технологическими процессами для дистанционного открытия, закрытия и мониторинга. Давление управляющего воздуха указано в пределах 5–8 бар.
Диск и седло из эластомера разработаны таким образом, чтобы сохранять герметичность во время повторяющихся рабочих циклов. EPDM является стандартом уплотнительный материал, а FPM, силикон и NBR можно выбрать в зависимости от технологической среды и условий эксплуатации. условия. Привод обеспечивает необходимый момент закрытия, когда диск достигает положения уплотнения.
Санитарный пневматический двухкомпонентный дисковый клапан может поставляться как нормально закрытый, нормально открытый или двойного действия. Это позволяет пользователям выбирать реакцию клапана при изменении или прекращении подачи воздуха. Руководство Многопозиционная ручка также доступна для установок, где требуется местная регулировка.
Клапан управляет технологической средой через диск, установленный на валу клапана. Пневматический привод вращает вал примерно на 90°.
Когда клапан полностью открыт, диск располагается в направлении трубопровода, позволяя технологической среде пройти. Когда привод поворачивает диск в закрытое положение, доступная площадь потока уменьшается. Когда диск достигает закрытого положения, контактирует с эластомерным седлом и блокирует трубопровод.
В нормально закрытой конфигурации пружина возвращает клапан в закрытое положение при снижении пневматического давления. удален. В нормально открытой конфигурации пружина возвращает клапан в открытое положение. Двойного действия Привод использует сжатый воздух как для открытия, так и для закрытия.
Клапан открывается при подаче сжатого воздуха и возвращается в закрытое положение под действием силы пружины при подаче воздуха. давление снимается. Эту конфигурацию можно использовать там, где процесс требует автоматической изоляции потока во время потерь. пневмопитания.
Клапан закрывается при подаче сжатого воздуха и возвращается в открытое положение при прекращении подачи воздуха. Эту конфигурацию можно выбрать, если сохранение технологического потока предпочтительнее во время отказа пневмосистемы.
Сжатый воздух контролирует движения открытия и закрытия. Эта конфигурация обеспечивает постоянную силу привода в в обоих направлениях и подходит для автоматизированных производственных систем с регулярными циклическими требованиями.

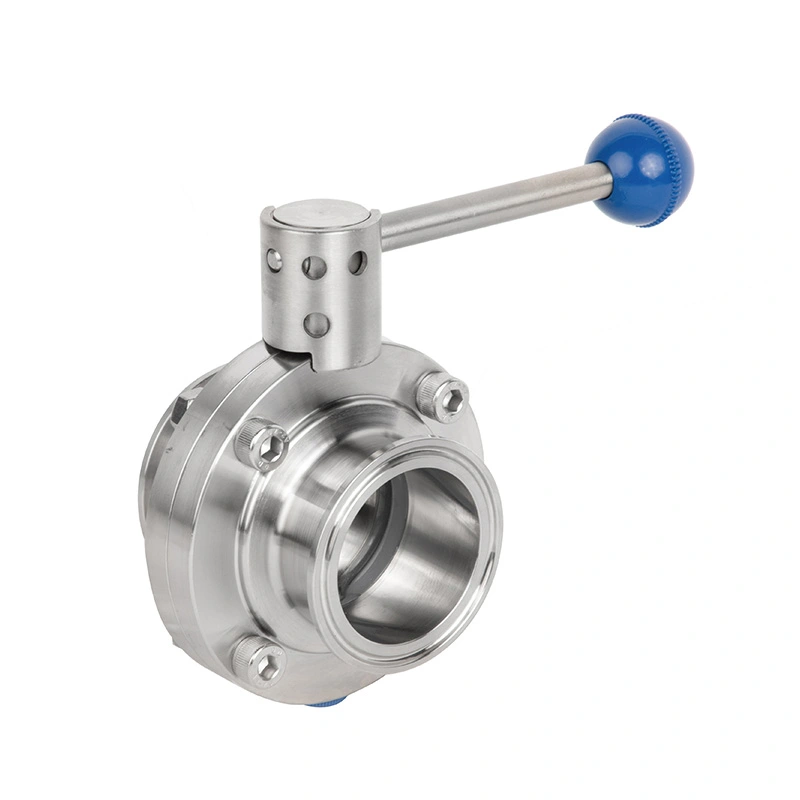

Многопозиционная блокирующая ручка может быть установлена там, где требуется местная регулировка расхода. Оператор может выбрать полностью открытое, полностью закрытое или промежуточное положение без необходимости использования пневматической системы управления.
Эта конфигурация полезна для участков технологической линии, которые требуют периодического ручного вмешательства. регулировка при вводе в эксплуатацию или изоляция при обслуживании.
Санитарный пневматический двухкомпонентный поворотный клапан AVM можно использовать в технологических трубопроводах фармацевтических и биотехнологических предприятий. Перекачивание жидкости, подготовка буфера, биореакторные системы, стерильные технологические линии, системы CIP и жидкости высокой чистоты. обработка. Конструкция из нержавеющей стали, контактирующая с продуктом, и доступная гигиеническая обработка поверхности подходят для приложения, где важны очистка и контроль загрязнения.
Типичные области применения включают переработку молочных продуктов, производство молока и йогурта, обработку напитков, производство соков, пивоваренные системы и транспортировка пищевых ингредиентов. Пневматическое управление позволяет интегрировать клапан в автоматизированную систему. линии передачи и обработки.
Клапан можно использовать для обработки шампуня, лосьона, крема и других жидких или полужидких продуктов. Санитарный Конструкция поддерживает регулярную очистку и помогает уменьшить накопление продукта в технологическом трубопроводе.
Области применения включают перекачку мелких химических жидкостей, чистые коммунальные системы, гигиеническое распределение жидкостей и контроль технологической жидкости, где требуются конструкция из нержавеющей стали и повторяемость автоматизированных операций.
Основные компоненты включают гигиенический корпус клапана, состоящий из двух частей, диск из нержавеющей стали, вал клапана, уплотнение из эластомера. система и пневматический привод. Дополнительные интеллектуальные контроллеры, электромагнитные клапаны, датчики положения и NPN/PNP Датчики предельного положения могут быть добавлены в соответствии с требованиями автоматизации технологической системы.
| Техническая спецификация | Подробности |
| Тип продукта | Санитарный пневматический двухстворчатый клапан-бабочка |
| Материал для контакта с продуктом | 304L/316L (1.4307/1.4404) Кованый |
| Бесконтактный материал | 304 (1,4301) |
| Сертификат материала | EN 10204 3.1B Доступен |
| Стандартное уплотнение | ЭПДМ |
| Дополнительное уплотнение | FPM, силикон, NBR |
| Соответствие уплотнениям | FDA 177.2600 |
| Рабочая температура | от -20°C до +135°C (EPDM) |
| Температура стерилизации | 150°С, Макс. 20 минут |
| Рабочее давление | 0–10 бар |
| Контроль давления воздуха | 5–8 бар |
| Тип подключения | Tri-Clamp / сварка / зажим / фланец |
| Операция | Ручной/пневматический |
| Метод очистки | Совместимость с CIP/SIP |
| Стандарты | СМС, DIN, 3-А, ISO |
| Отделка внутренней поверхности | Ra ≤0,8 мкм |
| Отделка внешней поверхности | Ra ≤1,6 мкм |
| Дополнительные аксессуары | Интеллектуальный контроллер, электромагнитный клапан, датчик положения, 2 датчика предельного положения NPN/PNP |

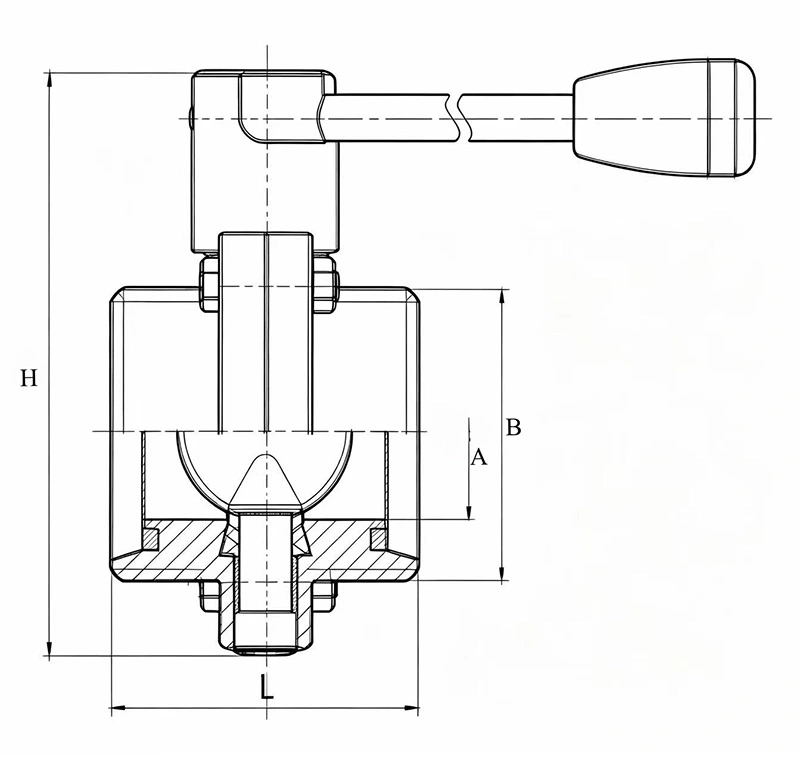

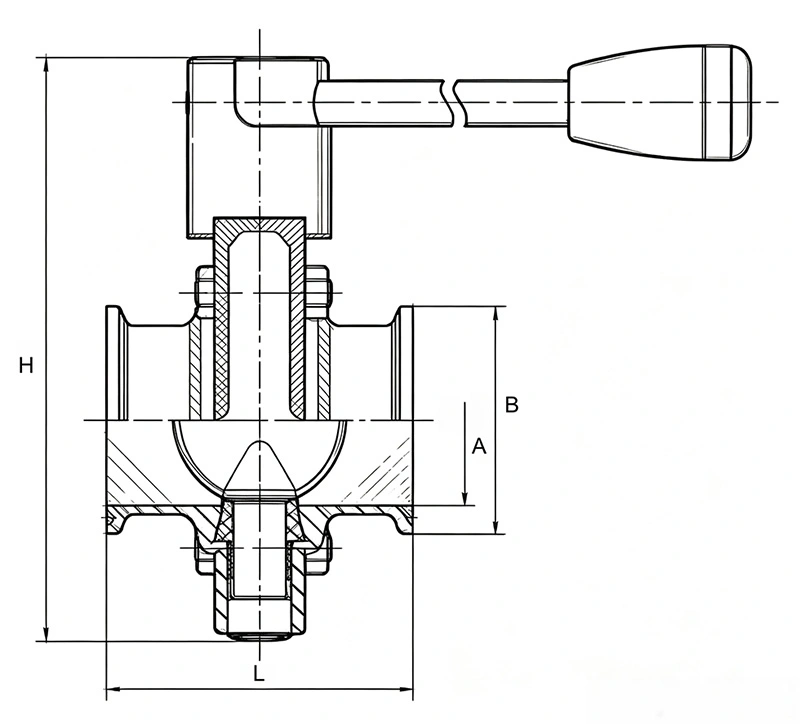

| Размер | A | B | L | H |
| Ду20 | 20 | 34 | 66 | 113.5 |
| Ду25 | 26 | 50.5 | 66 | 113.5 |
| Ду32 | 32 | 50.5 | 66 | 125.5 |
| Ду40 | 38 | 50.5 | 68 | 132.5 |
| Ду50 | 50 | 64 | 70 | 145 |
| Ду65 | 66 | 91 | 72 | 163 |
| Ду80 | 81 | 106 | 92 | 190 |
| Ду100 | 100 | 119 | 98 | 210 |
| Ду125 | 125 | 155 | 106 | 239 |
| Ду150 | 150 | 183 | 120 | 288 |
| Размер | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5 дюйма | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5 дюйма | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

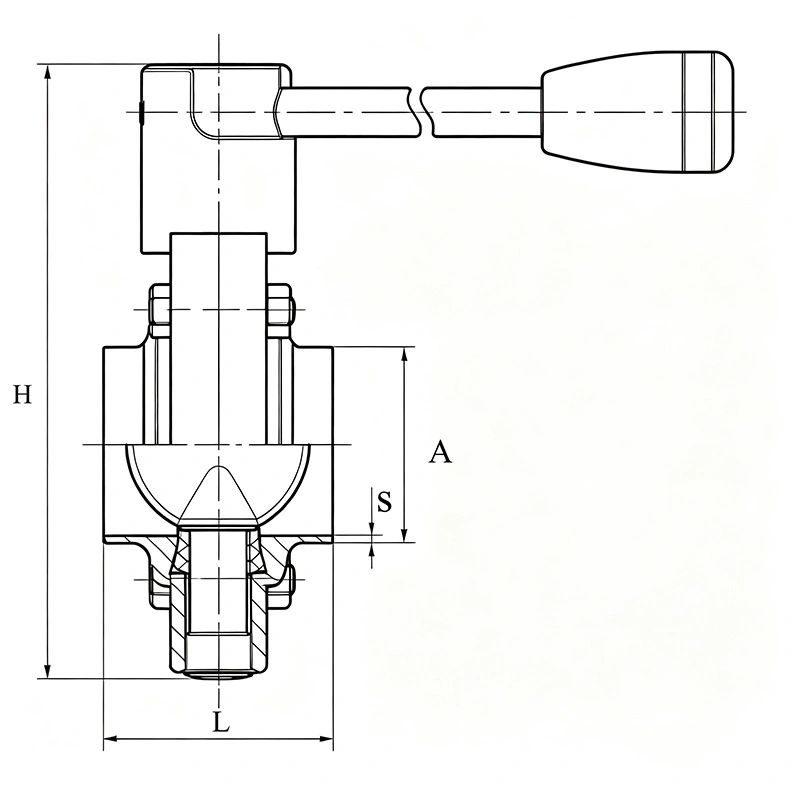

| Размер | A | S | L | H |
| Ду20 | 22 | 1.5 | 44 | 113.5 |
| Ду25 | 28 | 1.5 | 44 | 113.5 |
| Ду32 | 34 | 1.5 | 48 | 125.5 |
| Ду40 | 40 | 1.5 | 48 | 132.5 |
| Ду50 | 52 | 1.5 | 48 | 145 |
| Ду65 | 70 | 2 | 50 | 163 |
| Ду80 | 85 | 2 | 56 | 190 |
| Ду100 | 104 | 2 | 60 | 210 |
| Ду125 | 129 | 2 | 70 | 239 |
| Ду150 | 154 | 2 | 80 | 288 |
| Размер | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5 дюйма | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5 дюйма | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Размер | A | B | L | H |
| Ду20 | 20 | РД44×1/6" | 66 | 113.5 |
| Ду25 | 26 | РД52×1/6" | 66 | 113.5 |
| Ду32 | 32 | РД58×1/6" | 66 | 125.5 |
| Ду40 | 38 | РД65×1/6" | 68 | 132.5 |
| Ду50 | 50 | РД78×1/6" | 70 | 145 |
| Ду65 | 66 | РД95×1/6" | 72 | 163 |
| Ду80 | 81 | РД110×1/4" | 92 | 190 |
| Ду100 | 100 | РД130×1/4" | 98 | 210 |
| Ду125 | 125 | РД160×1/4" | 106 | 239 |
| Ду150 | 150 | РД190×1/4" | 120 | 288 |
| Размер | A | B | L | H |
| 1" | 22.1 | РД37.13×1/6" | 66 | 113.5 |
| 1,5 дюйма | 34.8 | РД50,65×1/6" | 68 | 132.5 |
| 2" | 47.5 | РД64.16×1/6" | 70 | 145 |
| 2,5 дюйма | 60.2 | РД77,67×1/6" | 80 | 163 |
| 3" | 72.9 | РД91.19×1/6" | 80 | 190 |
| 4" | 97.6 | РД119,25×1/6" | 96 | 210 |
| Размер | A | B | L | H |
| 1" | 22.1 | 45,72×8TPI ACME | 66 | 113.5 |
| 1,5 дюйма | 34.8 | 58,42 × 8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 72,72×8TPI ACME | 70 | 145 |
| 2,5 дюйма | 60.2 | 85,42×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 98,12×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 123,52×6TPI ACME | 96 | 210 |
| Размер | A | B | L | H |
| 1" | 22.1 | 37,13×8TPI ACME | 66 | 113.5 |
| 1,5 дюйма | 34.8 | 50,65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64,16 × 8TPI ACME | 70 | 145 |
| 2,5 дюйма | 60.2 | 77,67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91,19×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125,9×6TPI ACME | 96 | 210 |
| Размер | A | B | L | H |
| 1" | 22.1 | 37,13×8TPI ACME | 66 | 113.5 |
| 1,5 дюйма | 34.8 | 50,65×8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64,16 × 8TPI ACME | 70 | 145 |
| 2,5 дюйма | 60.2 | 77,67×8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91,19×8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125,9×6TPI ACME | 96 | 210 |

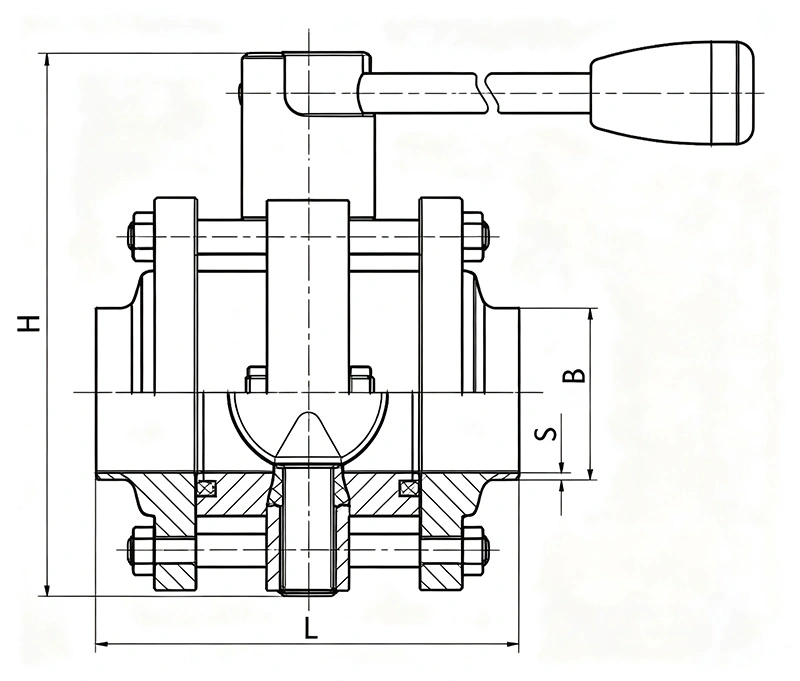

| Размер | S | B | L | H |
| Ду25 | 1.5 | 29 | 100 | 113.5 |
| Ду32 | 1.5 | 35 | 100 | 125.5 |
| Ду40 | 1.5 | 41 | 100 | 132.5 |
| Ду50 | 1.5 | 53 | 110 | 145 |
| Ду65 | 2 | 70 | 114 | 163 |
| Ду80 | 2 | 85 | 130 | 190 |
| Ду100 | 2 | 104 | 135 | 210 |
| Ду125 | 2 | 129 | 160 | 239 |
| Ду150 | 2 | 154 | 180 | 288 |
| Размер | S | B | L | H |
| 1" | 1.65 | 25.4 | 100 | 113.5 |
| 1,5 дюйма | 1.65 | 38.1 | 100 | 132.5 |
| 2" | 1.65 | 50.8 | 110 | 145 |
| 2,5 дюйма | 1.65 | 63.5 | 114 | 163 |
| 3" | 1.65 | 76.2 | 130 | 190 |
| 4" | 2.11 | 101.6 | 135 | 210 |
При выборе санитарного пневматического дроссельного клапана AVM покупатель должен подтвердить размер трубопровода, подключение стандарт, материал, контактирующий с продуктом, материал уплотнения, рабочее давление, температура, давление управляющего воздуха и требуемый режим привода.
Для систем CIP/SIP выбранный уплотнительный материал следует проверить на соответствие реальным чистящим химикатам, обработать температура и цикл стерилизации. Для автоматизированного оборудования конфигурация привода и дополнительные опции Аксессуары для регулирования положения следует указывать вместе с клапаном.
Стандарт подключения также должен соответствовать существующей системе санитарно-гигиенических трубопроводов. Выбор правильного подключения в этап закупки помогает избежать установки дополнительных адаптеров или модификации трубопровода во время установки.
Перед заказом клапан следует выбрать в соответствии с размером трубопровода, стандартом соединения, технологической средой, рабочее давление, рабочая температура, материал уплотнения и необходимый режим работы пневмосистемы. Для автоматизированного систем необходимо также подтвердить необходимые аксессуары управления.
Для гигиенических применений с использованием CIP или SIP необходимо проверить материал уплотнения и температуру стерилизации. фактический цикл очистки. Для пневматических установок для этого предусмотрено давление управляющего воздуха 5–8 бар. сериал.
Основное отличие этого клапана заключается не только в его размере. Пневматический режим работы, санитарный соединение, уплотнительный материал и обработка поверхности могут напрямую влиять на работу клапана в течение всего срока службы. процессная система.
Например, фармацевтическая линия может отдавать приоритет деталям из 316L, контактирующим с продуктом, выбору подходящего эластомера, гигиеническую обработку поверхности и совместимость с CIP/SIP, в то время как на линиях пищевой промышленности может уделяться больше внимания совместимость соединений и частая автоматическая езда на велосипеде. Выбор клапана в соответствии со всем технологическим процессом условиях помогает избежать ненужной замены или модификации после установки.
Стандартное время производства AVM обычно составляет 2–4 недели, в зависимости от количества заказа, характеристик клапана, конфигурация подключения и доступность материала. График доставки должен быть подтвержден перед заказом, особенно для срочных или индивидуальных требований.
Стандартная схема оплаты составляет 30% депозита и 70% баланса перед отправкой T/T или L/C. Заказы на небольшую сумму могут требуют полной оплаты перед производством. Конкретные условия могут быть подтверждены согласно заказу.
Клапан защищен подходящей упаковкой для международной транспортировки. Можно использовать бумажные и деревянные ящики. для защиты корпуса клапана из нержавеющей стали, соединительных концов, привода и других компонентов во время манипуляций и отгрузка.
Да. В зависимости от требований автоматизации клапан может быть оснащен интеллектуальным контроллером, соленоидом. клапан, датчик положения или датчики предельного положения NPN/PNP. Необходимые аксессуары следует указать при заказ.
Стандартным материалом уплотнения является EPDM, а также доступны варианты FPM, силикон и NBR. Выбор должен основываться на технологическую среду, рабочую температуру, чистящие химикаты и условия стерилизации, а не использовать один и тот же материал уплотнения для каждого применения.
