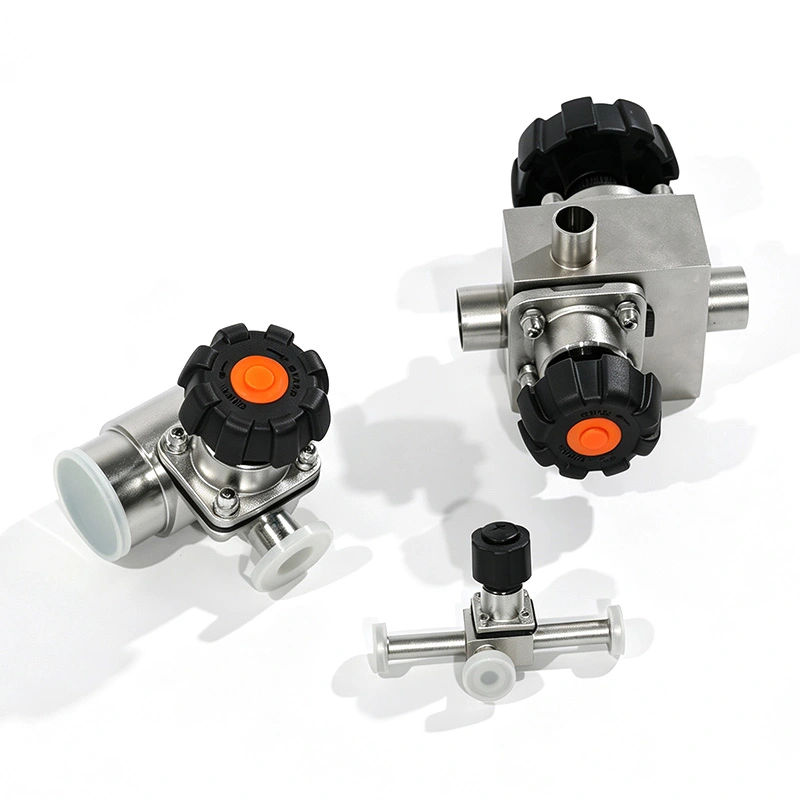

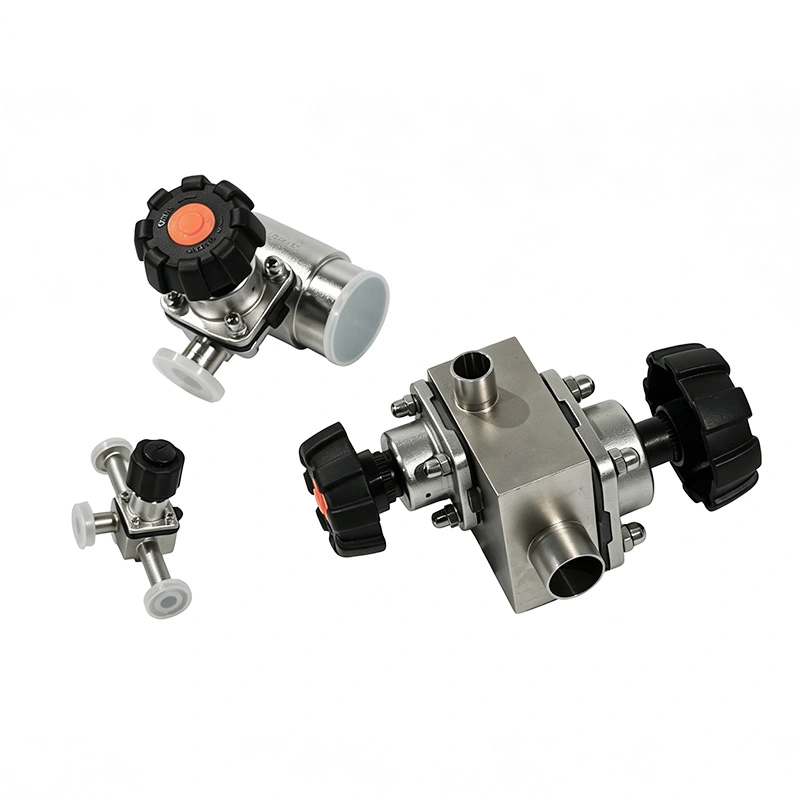

Санитарный 3-ходовой мембранный клапан

В отличие от стандартных двухходовых мембранных клапанов, которые обеспечивают простое управление включением/выключением, трехходовая конфигурация позволяет операторы могут перенаправлять, объединять или выбирать поток процесса между различными конвейерами. Диафрагма создает полную барьер между технологической средой и рабочим механизмом, помогающий предотвратить загрязнение и внешние утечки во время работы. поддержка надежной очистки CIP и SIP.

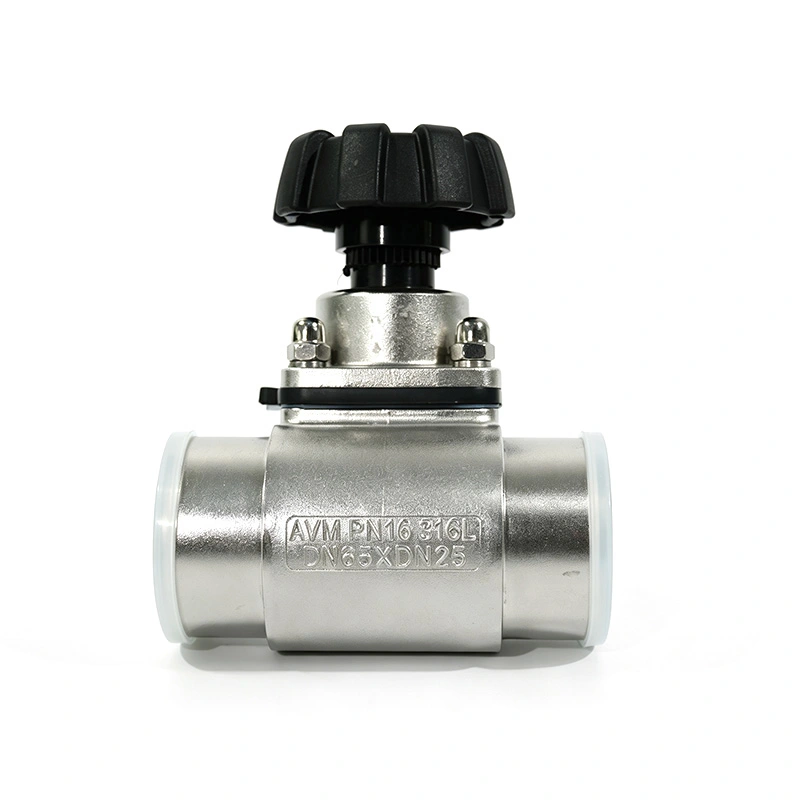

Санитарный трехходовой мембранный клапан изготовлен из нержавеющей стали 316L с гладкой электрополированной поверхностью. поверхности, контактирующие с продуктом, и могут быть оснащены ручным или пневматическим приводом для управления различными процессами. требования.

Переключение и распределение потока

Трехпортовая конструкция позволяет клапану AVM управлять несколькими технологическими маршрутами с помощью одного узла клапана. В зависимости от выбранной конфигурации корпуса и рабочего положения клапан может направлять жидкость от одного входа к либо выпускной патрубок, либо объединить потоки из разных линий в общий выпускной патрубок.

Эта конфигурация особенно полезна, когда производственные системы требуют частого выбора ингредиентов, перекачка, переключение трубопроводов или переключение партий без установки нескольких отдельных запорных клапанов.

Гигиеническая изоляция мембраны

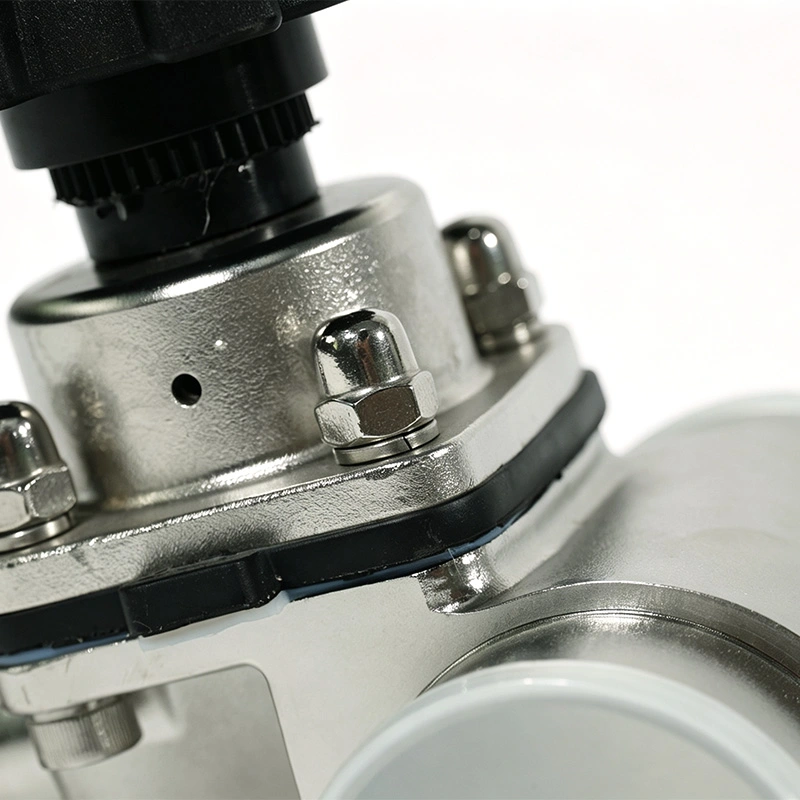

Гибкая диафрагма отделяет технологическую жидкость от штока клапана и привода, создавая устойчивый к загрязнениям уплотнительный барьер. Такая конструкция устраняет необходимость в традиционной набивке вокруг штока. и помогает предотвратить утечки процесса во время повторяющихся операций переключения.

Гладкая внутренняя геометрия также уменьшает площади, в которых может задерживаться жидкость, что облегчает очистку и улучшенное извлечение продукта.

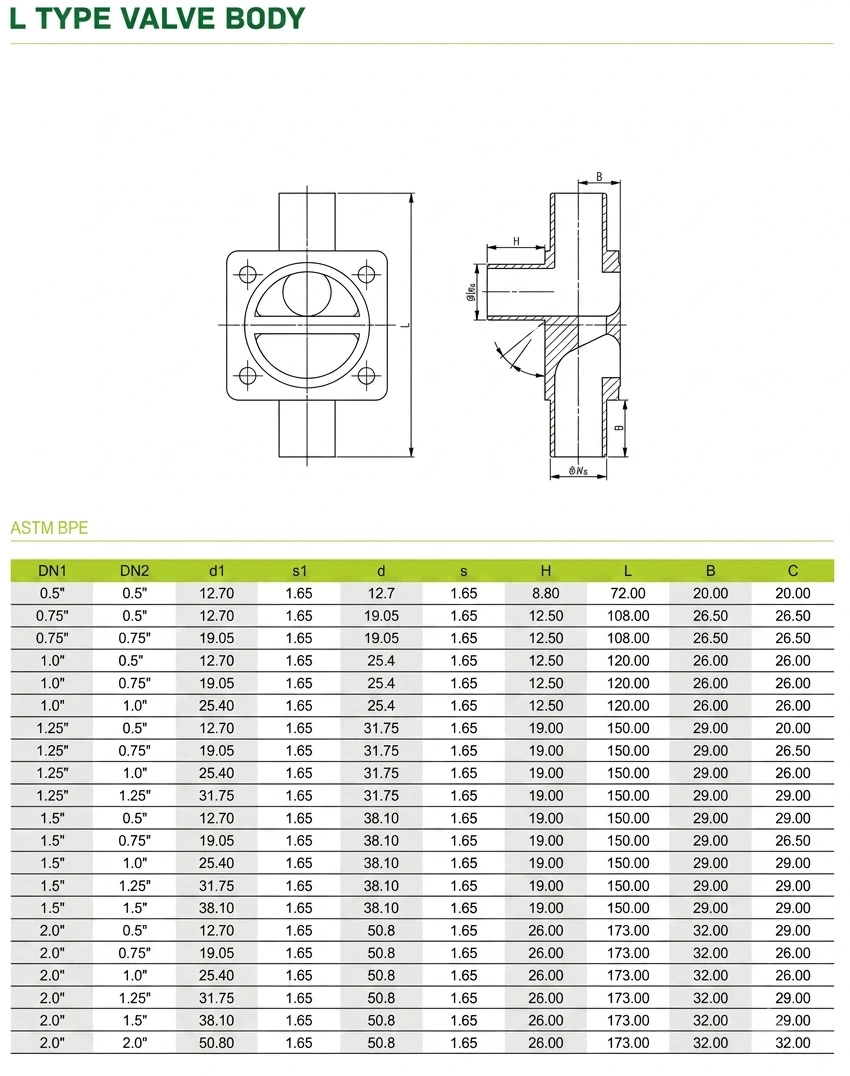

Варианты T-образного и L-образного корпуса

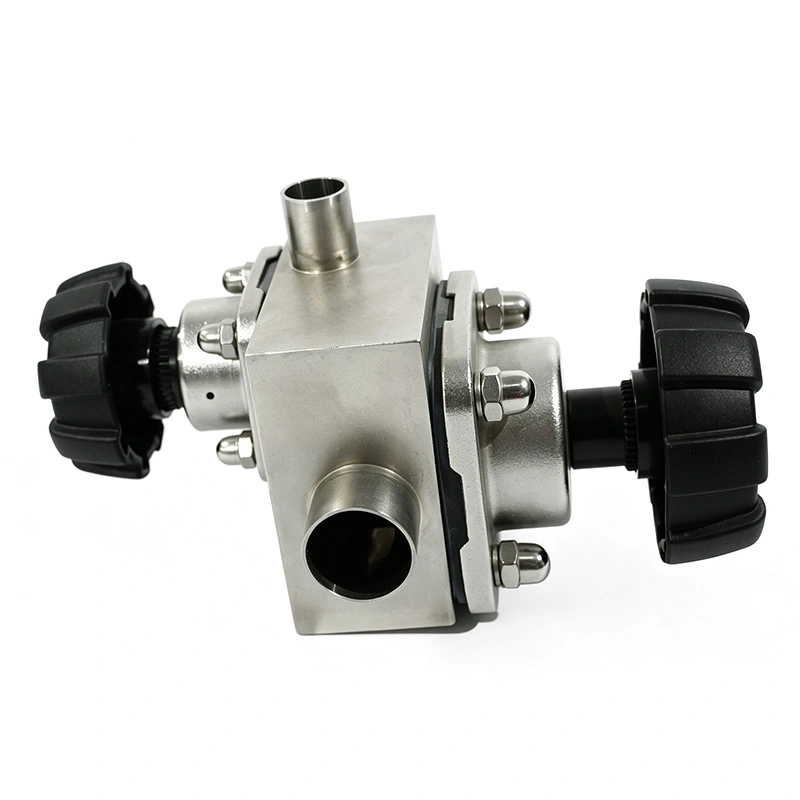

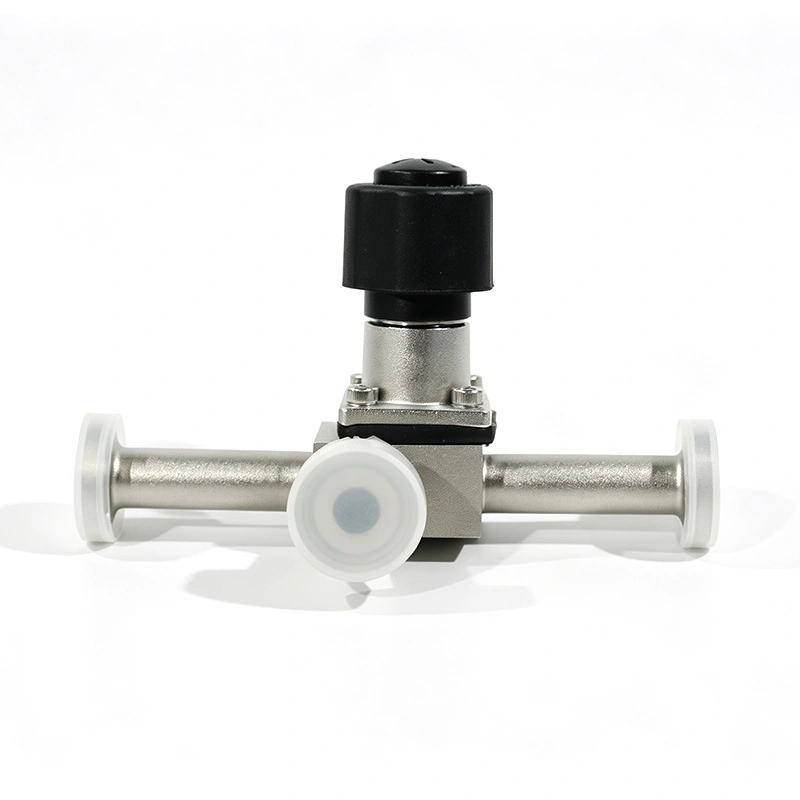

Санитарный трехходовой мембранный клапан AVM доступен в исполнении с Т-образным и L-образным корпусом для соответствия различным направлениям потока. требования. Конфигурация Т-образного корпуса подходит для распределения или объединения потока между тремя подключенными трубопроводов, тогда как конфигурация L-образного корпуса лучше подходит для приложений, требующих переключения направления между два пути потока.

Быстрая установка и очистка

Санитарные соединения Tri-Clamp или стыковые сварные соединения упрощают установку и обслуживание. Поверхности, контактирующие с продуктом, могут быть электрополирован до Ra ≤ 0,4 мкм, что помогает уменьшить задержку остатков и обеспечивает гигиеническое производство.

Клапан совместим с процедурами CIP и SIP, что делает его пригодным для производственных линий, где требуется частая очистка. и стерилизация обязательна.

Надежное управление процессом

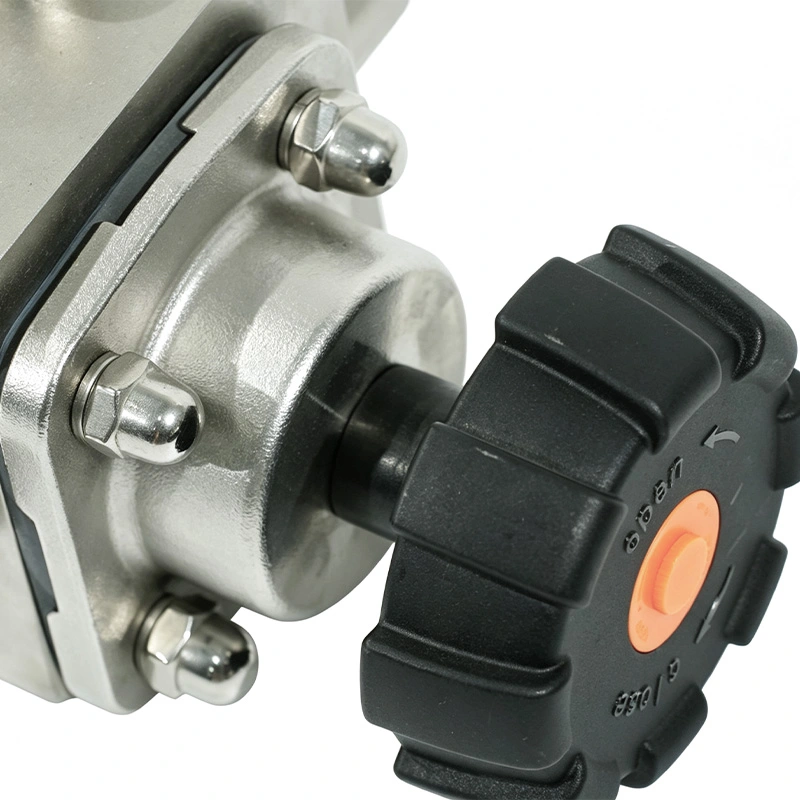

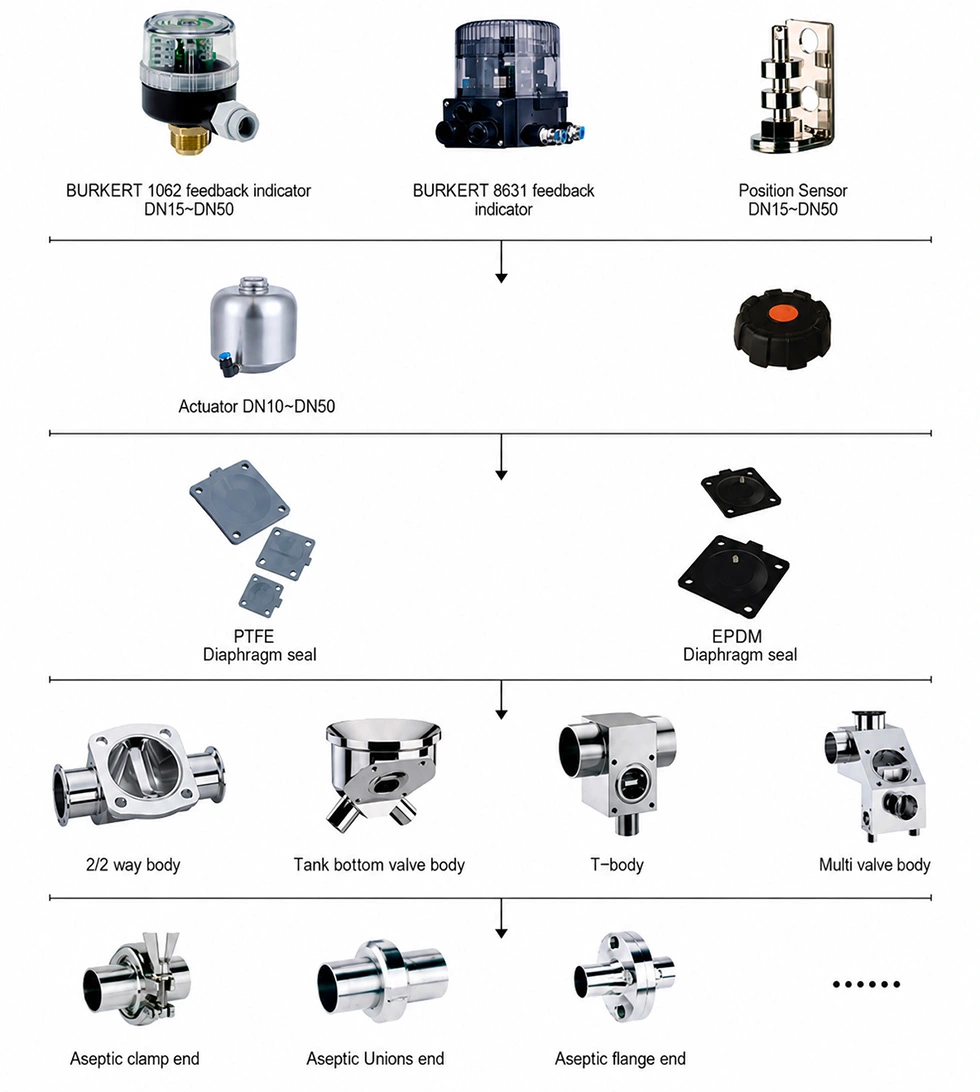

Клапан может управляться вручную для простых технологических систем или оснащаться пневматическим приводом для автоматическое переключение. Пневматическое управление обеспечивает интеграцию с системами управления на базе ПЛК, что делает клапан подходит для автоматизированной пакетной обработки и многопоточного распределения носителей.

Типичные применения

Санитарный трехходовой мембранный клапан AVM используется для перекачки фармацевтических жидкостей, биотехнологической обработки, производства вакцин. производство, переработка молочных продуктов, производство напитков, обработка пищевых ингредиентов и другие системы асептических жидкостей. там, где требуется гигиеническое распределение потока и надежная изоляция.

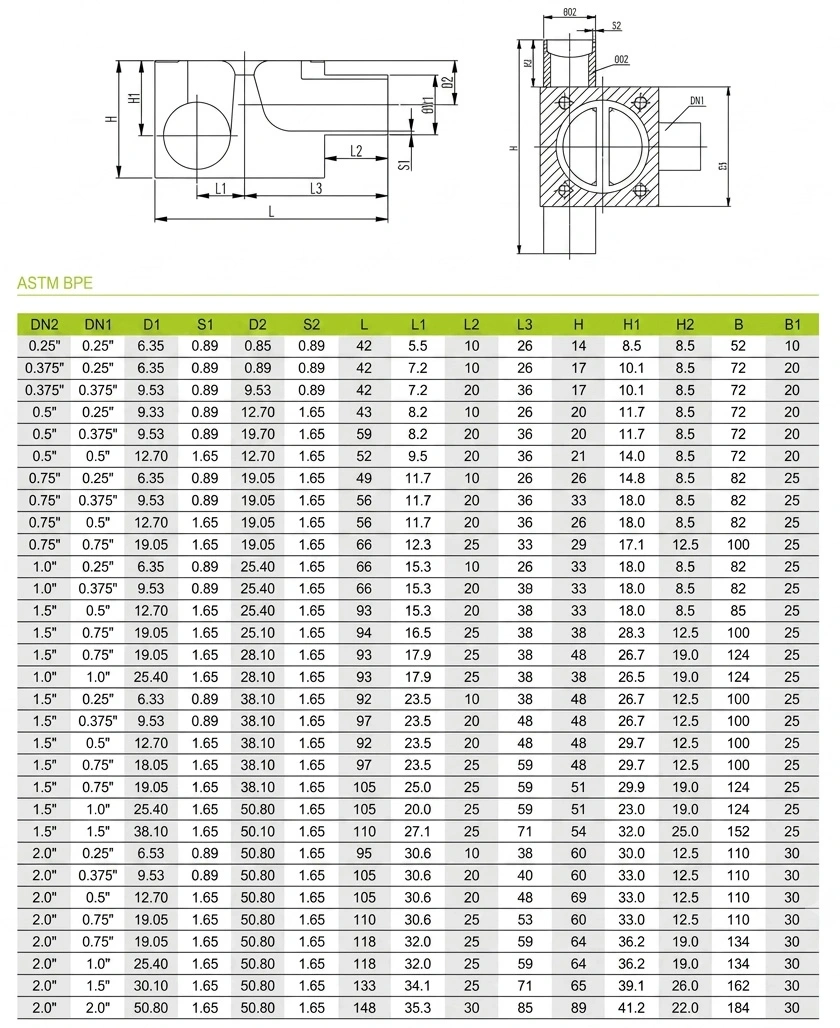

Технические характеристики

Пример приложения клиента

Биофармацевтической производственной линии требовался один узел гигиенического клапана для переключения подачи питательных веществ между несколькими сосуды для подготовки. Санитарный трехходовой мембранный клапан AVM позволил операторам выбирать различные источники среды. сохраняя при этом замкнутый и гигиеничный технологический путь. Т-образная конфигурация кузова уменьшила количество отдельных необходимы клапаны и упрощена очистка трубопровода при смене партии.

Часто задаваемые вопросы

Для чего используется трехходовой мембранный клапан?

Он используется для направления, объединения или переключения гигиенических технологических жидкостей между тремя соединенными трубопроводами.

В чем разница между Т-образным и L-образным корпусом?

Т-образный корпус подходит для трехстороннего распределения или комбинирования потока, тогда как L-образный корпус обычно используется для направленного распределения. переключение между двумя путями потока.

Можно ли использовать клапан в фармацевтическом производстве?

Да. Клапан AVM предназначен для гигиенических и асептических применений и поддерживает обработку, ориентированную на GMP, CIP и Требования к очистке SIP.
