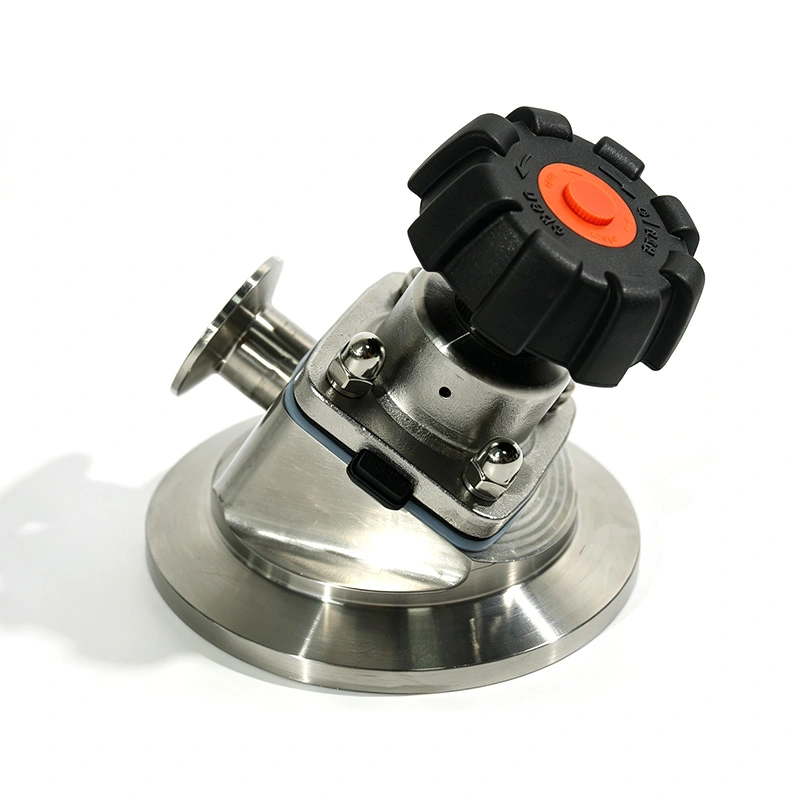

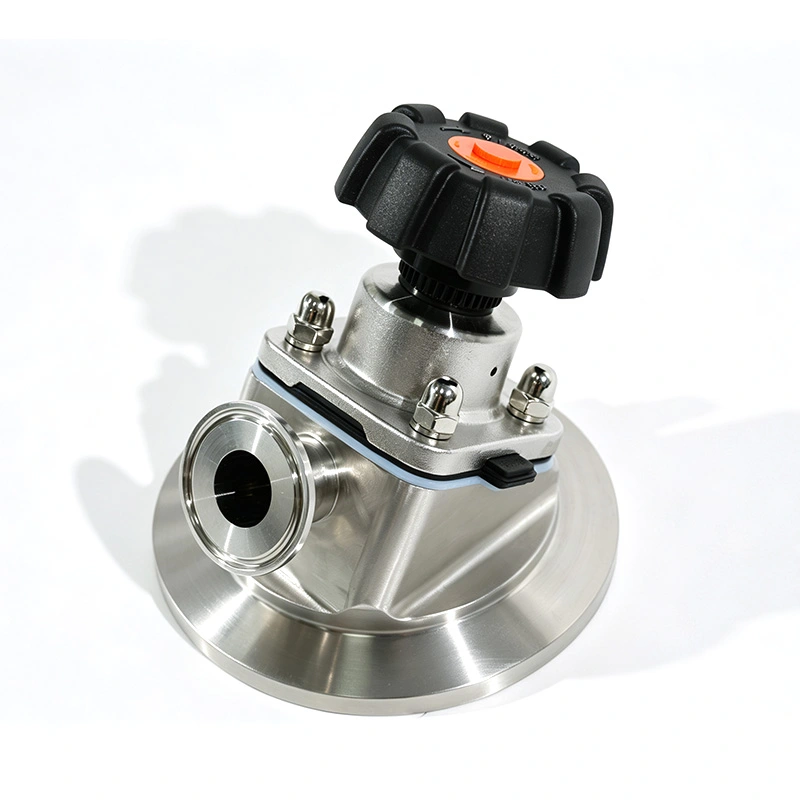

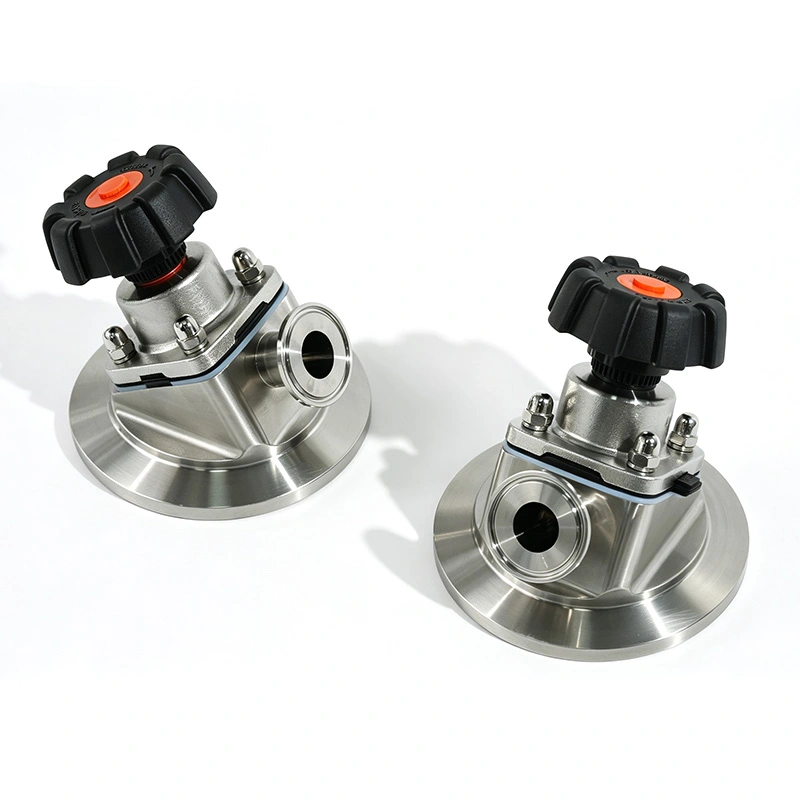

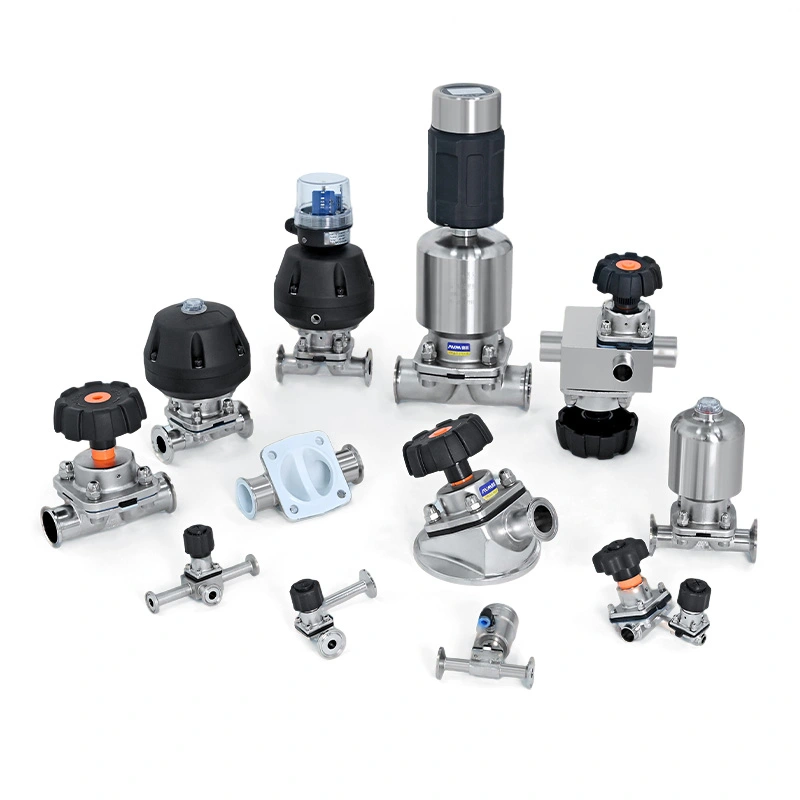

Санитарный нижний мембранный клапан резервуара

Санитарный нижний мембранный клапан AVM предназначен для технологических емкостей, где важны дренаж, возврат продукта и гигиеническая изоляция. Клапан устанавливается непосредственно в самой нижней точке резервуара, его конструкция нижнего седла повторяет геометрию резервуара, что позволяет уменьшить застойные зоны и количество остаточного материала.

Диафрагма отделяет технологическую среду от штока и рабочих компонентов, а гладкий путь потока из нержавеющей стали SS316L обеспечивает санитарную обработку и рутинные процедуры CIP/SIP. Он подходит для фармацевтической, биофармацевтической, пищевой, молочной промышленности, очищенной воды и других жидкостей высокой чистоты.

Проект дренажа резервуара

Традиционные выпускные устройства резервуаров могут оставлять жидкость или технологические остатки в зоне соединения после слива. В AVM используется конструкция клапана, монтируемая снизу, чтобы уменьшить пространство между выпускным отверстием резервуара и седлом клапана.

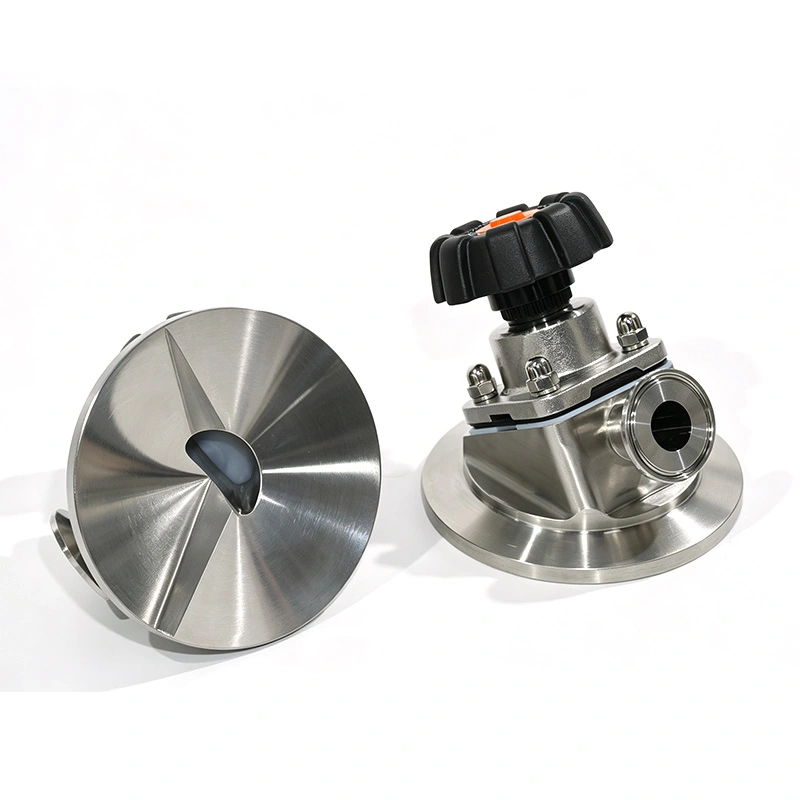

Седло клапана повторяет геометрию дна технологического резервуара, создавая более прямой путь выпуска. Это помогает уменьшить количество оставшейся жидкости, упростить очистку после партии и улучшить извлечение продукта.

Такая конструкция особенно полезна для сосудов, работающих с дорогостоящими жидкостями, стерильными продуктами или материалами, требующими частой смены партий.

Изоляция диафрагмы

Гибкая мембрана обеспечивает как контроль потока, так и изоляцию между технологической средой и приводным механизмом клапана.

Разделение СМИ

Технологическая жидкость не контактирует напрямую со штоком, приводом или другими рабочими компонентами. Это снижает риск внешних утечек и помогает поддерживать чистоту технологической стороны.

Контролируемое отключение

Во время закрытия диафрагма перемещается к седлу клапана и образует уплотнение вокруг отверстия для потока. При открытии он отодвигается от седла, обеспечивая свободный путь для слива жидкости.

Подходит для повторяющихся циклов

Мембранная конструкция подходит для технологических линий, требующих регулярного открытия и закрытия, включая разгрузку резервуара, перегрузку партий и операции очистки.

Очистка и дренаж

Гигиеническая конструкция клапана важна, когда один и тот же сосуд используется для нескольких производственных партий. Детали, контактирующие с продуктом, изготовлены из санитарной нержавеющей стали и обработаны до Ra ≤0,4 мкм.

Уменьшенная структура застойных зон помогает ограничить области, где жидкость или продукт могут оставаться после выгрузки. Клапан также поддерживает конфигурации очистки CIP и SIP, в зависимости от технологической системы.

Эта комбинация может сократить объем работ по ручной очистке и упростить проверку процедур очистки в регулируемых производственных условиях.

Где он используется

Фармацевтические сосуды

Используется в емкостях для ферментации, подготовительных резервуарах, оборудовании API и стерильных технологических емкостях, где требуется полный дренаж и гигиеническая изоляция.

Вода высокой чистоты

Подходит для очищенной воды, воды для инъекций (WFI) и других систем с жидкостями высокой чистоты, требующих санитарного нижнего слива.

Емкости для пищевых и молочных продуктов

Используется для смешивания, хранения и обработки емкостей, работающих с молоком, напитками, жидкими ингредиентами и другими гигиеническими технологическими средами.

Биотехнологическое оборудование

Может быть установлен на биореакторах и другом биотехнологическом оборудовании, где важны чистота процесса и надежный дренаж.

Специальная обработка жидкостей

Подходит для некоторых химических и специальных жидкостей, требующих коррозионностойких материалов и контролируемой изоляции.

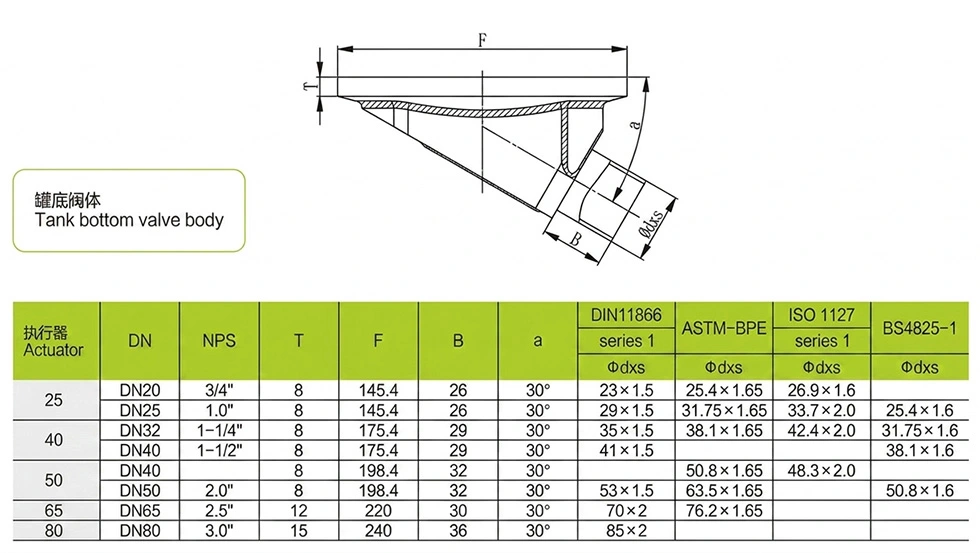

Технические характеристики

Варианты материалов и уплотнений

SS316L используется для компонентов, контактирующих с продуктом, для обеспечения коррозионной стойкости и совместимости со многими фармацевтическими и технологическими жидкостями высокой чистоты. Нержавеющая сталь SS304 доступна для бесконтактных компонентов.

Мембрана может быть изготовлена ​​из EPDM, PTFE и других материалов, соответствующих требованиям FDA, в зависимости от технологической среды, температуры и условий очистки. Выбор материала должен быть подтвержден в соответствии с фактическим применением.

Рекомендации по установке

Клапан устанавливается в самой нижней точке технологического резервуара так, чтобы выходное отверстие было совмещено с направлением дренажа резервуара. Правильная установка помогает конструкции нижнего седла работать должным образом и уменьшает количество остаточной жидкости в зоне выпускного отверстия.

Для новых сосудов клапан может быть встроен в конструкцию резервуара во время изготовления. Для существующего оборудования перед модернизацией следует проверить присоединительные размеры, геометрию резервуара, требования к сварке и доступное пространство для установки.

Случай применения

Фармацевтический производитель использовал обычный выпускной клапан на ферментационной емкости и обнаружил, что после слива остаточная жидкость остается вокруг выпускного отверстия резервуара. Оставшийся материал увеличил время очистки при смене партии и потребовал дополнительной ручной проверки.

Заказчик заменил существующее выпускное устройство на нижний мембранный клапан санитарного резервуара AVM. Конструкция, расположенная снизу, обеспечивает более прямой путь дренажа, а конструкция диафрагмы изолирует технологическую среду от рабочего механизма. По отзывам клиентов, количество остаточной жидкости сократилось, а CIP-мойка стала более последовательной.

Руководство по техническому обслуживанию

Плановое техническое обслуживание должно быть сосредоточено на диафрагме, седле клапана, поверхностях, контактирующих с продуктом, и точках соединения. Операторы должны проверять диафрагму на наличие деформации, трещин или других видимых повреждений в соответствии с графиком технического обслуживания установки.

Клапан следует очищать с использованием процедур и средств, совместимых с выбранным материалом диафрагмы. Прежде чем вернуть клапан в эксплуатацию, проверьте состояние закрытия и убедитесь, что соединение остается герметичным. Интервалы замены зависят от частоты эксплуатации, технологической среды, температуры и условий очистки.

Часто задаваемые вопросы

Что такое донный мембранный клапан резервуара?

Это мембранный клапан, установленный непосредственно на нижнем выпускном отверстии технологического резервуара. Его конструкция предназначена для поддержки дренажа, одновременно уменьшая застойные зоны и задержку продукта между резервуаром и клапаном.

Зачем устанавливать клапан внизу резервуара?

Нижняя установка обеспечивает более короткий и прямой путь разгрузки. Это может помочь уменьшить скопление остаточной жидкости и материала вокруг выпускного отверстия резервуара.

Какие материалы доступны?

Для деталей, контактирующих с продуктом, используется нержавеющая сталь SS316L, а для бесконтактных компонентов можно использовать нержавеющую сталь SS304. Варианты мембран включают EPDM и PTFE, а для соответствующих применений доступны материалы, соответствующие требованиям FDA.

Можно ли использовать его с CIP и SIP?

Да. Гигиеническая конструкция поддерживает конфигурации CIP и SIP, если клапан, материал мембраны и технологическая система указаны для требуемых условий очистки.

Подходит ли он для систем WFI?

Да. Клапан можно использовать в системах очищенной воды и воды для инъекций, если материал, обработка поверхности, конфигурация подключения и установки соответствуют требованиям проекта.
