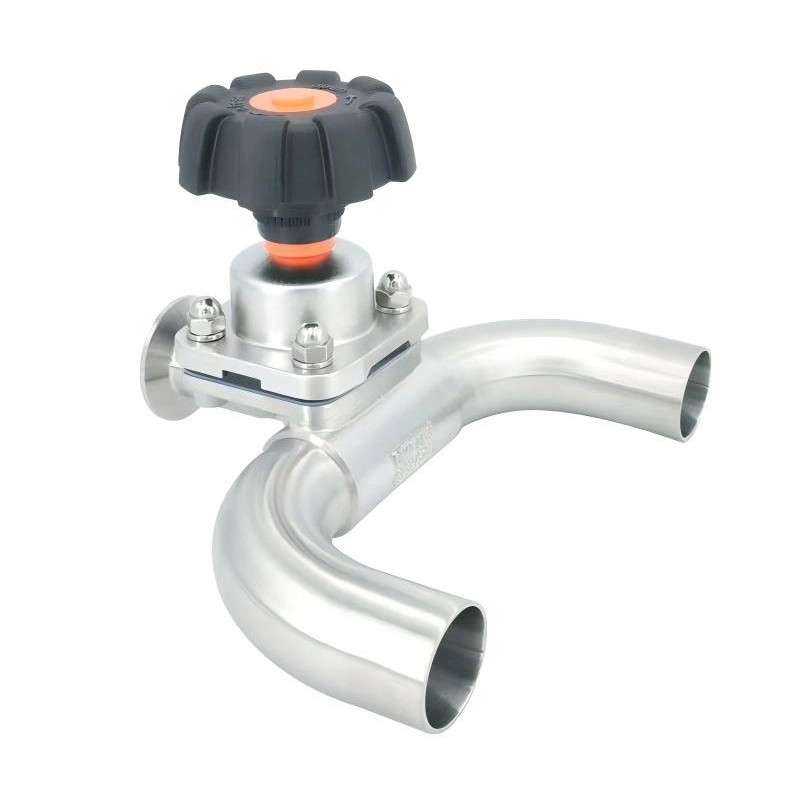

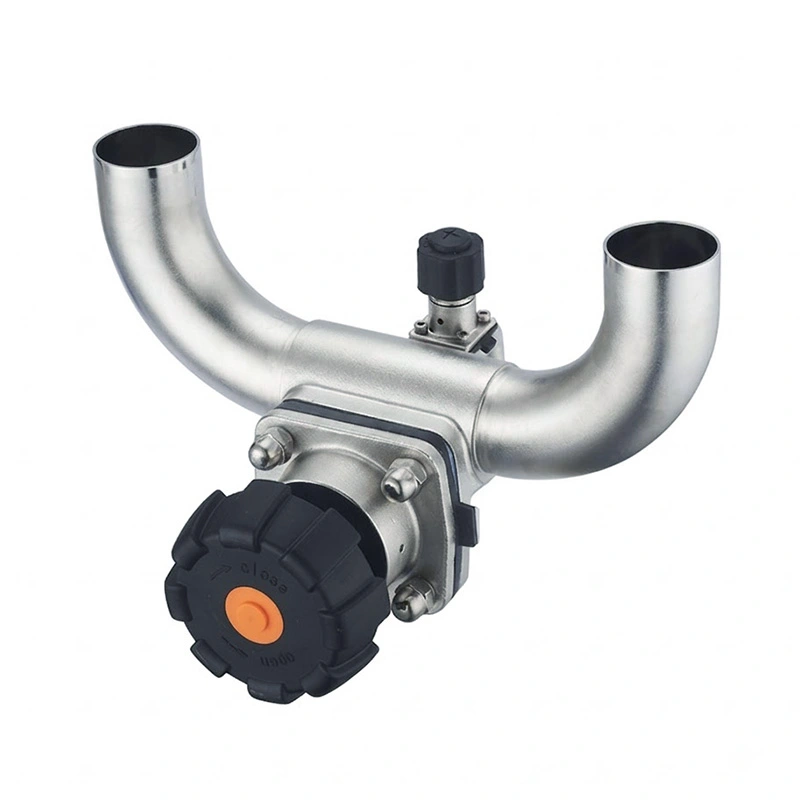

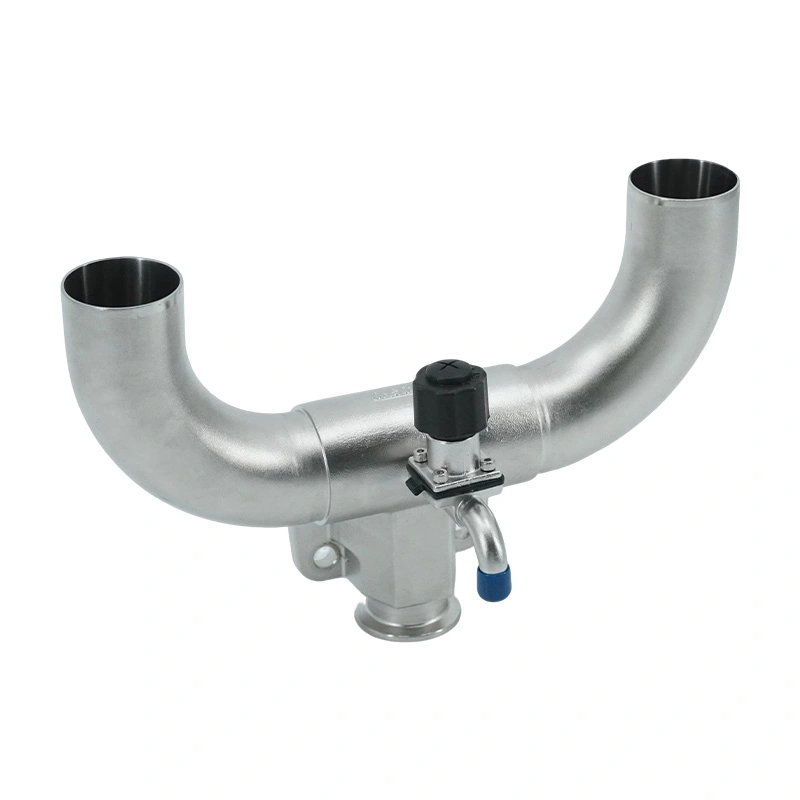

Санитарный U-образный мембранный клапан

В отличие от обычных мембранных клапанов со сложной ответвительной конструкцией или несколькими сварными секциями, корпус U-образной формы создает оптимизированный технологический канал с меньшим количеством застойных зон. Это делает санитарный U-образный мембранный клапан подходит для фармацевтической, биотехнологической, пищевой, молочной, косметической и химической промышленности высокой чистоты. требующие надежной работы CIP и SIP.

Изготовлена из санитарной нержавеющей стали с прецизионно обработанными поверхностями, контактирующими с продуктом, U-образная мембрана AVM. Клапан обеспечивает надежное закрытие, отличную дренируемость и стабильные гигиенические характеристики для требовательного производства. среды.

Особенности продукта

Встроенный U-образный корпус клапана для лучшего дренажа

Основным преимуществом U-образного мембранного клапана AVM является интегрированная конструкция изогнутого корпуса. Внутренний путь потока оптимизирован для уменьшения застойных зон и ненужного удержания материала вокруг ветвей клапана. По сравнению с В традиционных конфигурациях клапанов U-образная конструкция способствует более плавному движению среды и повышению эффективности. самодренирующийся после обработки.

Уменьшенное количество внутренних точек подключения также помогает упростить очистку и снизить риск образования остатков. остающиеся внутри технологической линии. Это делает клапан особенно ценным для применений, требующих частого смена продукции и строгие санитарные требования.

Технология гигиенической изоляции диафрагмы

Гибкая диафрагма действует как уплотнительный компонент и барьер между технологической средой и рабочей средой. механизм. Во время работы технологическая жидкость остается изолированной от штока клапана и компонентов привода. снижение рисков загрязнения и устранение проблем внешних утечек, связанных с традиционной упаковкой структуры.

Эта конфигурация обеспечивает надежную изоляцию среды передачи данных, а также упрощает обслуживание, что делает ее подходящей для фармацевтические жидкости, очищенная вода, биологические среды и другие технологические жидкости высокой чистоты.

Конструкция с низким уровнем застойных зон для асептической обработки

Внутренняя геометрия клапана разработана таким образом, чтобы свести к минимуму места, где могут оставаться жидкости или остатки продукта после производство. Более гладкий путь потока улучшает дренаж и помогает снизить вероятность роста микробов или перекрестное загрязнение между производственными партиями.

Для фармацевтических и биотехнологических производителей такая конфигурация с малым количеством застойных зон может упростить проверку очистки. и поддерживать стабильные гигиенические характеристики во время повторяющихся циклов CIP и SIP.

Надежное уплотнение мембраны

Когда клапан закрывается, диафрагма прижимается к седлу клапана, создавая надежный барьер для потока. путь. Гибкий уплотнительный элемент обеспечивает стабильную работу затвора, сохраняя при этом разделение между технологическая жидкость и рабочий механизм.

Мембрану также можно заменить в соответствии с требованиями технического обслуживания без замены всего клапана. сборки, что помогает сократить время обслуживания и затраты на долгосрочное техническое обслуживание.

Санитарная конструкция из нержавеющей стали

U-образный мембранный клапан AVM доступен в конфигурациях из нержавеющей стали SUS304, SUS304L, SUS316 и SUS316L. Для Для применений, требующих более высокой коррозионной стойкости и чистоты продукта, SS316L подходит для контакта с продуктом. компоненты.

Поверхности, контактирующие с продуктом, можно полировать механически или электрополировать до Ra <0,4 мкм, обеспечивая гладкую поверхность. это уменьшает прилипание остатков и соответствует гигиеническим требованиям производства.

Принцип работы

Санитарный U-образный мембранный клапан AVM управляет технологическим потоком посредством вертикального перемещения гибкой диафрагмы. Когда привод поднимает шток клапана, диафрагма отходит от седла клапана и открывает U-образный поток. канал, позволяющий технологической среде проходить через клапан.

Когда шток клапана движется вниз, диафрагма прижимается к седлу клапана, обработанному с высокой точностью, и закрывает клапан. проточный проход. Поскольку диафрагма полностью отделяет технологическую жидкость от рабочего механизма, клапан поддерживает чистоту технологического процесса, одновременно снижая риск утечек через шток и загрязнения среды.

Интегрированный U-образный корпус дополнительно улучшает дренаж, направляя остатки среды к выпускному отверстию, а не позволяя ему оставаться в застойных зонах.

Приложения и отрасли

Фармацевтическое производство

U-образный мембранный клапан AVM подходит для фармацевтических технологических трубопроводов, систем очищенной воды, систем WFI, Перекачка стерильных жидкостей, обработка API и другие применения, где требуется гигиеничное распределение потока и надежность. изоляция обязательна.

Биотехнология и асептическая обработка

Клапан можно интегрировать в биореакторы, ферментационные системы, оборудование для культивирования клеток, стерильные технологические линии, и другие биотехнологические системы, где важны низкие застойные зоны и эффективная очистка CIP/SIP.

Производство продуктов питания, молочных продуктов и напитков

Санитарный путь потока делает клапан подходящим для молочных продуктов, напитков, жидких пищевых ингредиентов, пивоварения. систем и других гигиенических технологических процессов, требующих надежной очистки и дренажа.

Химическая и косметическая обработка высокой чистоты

U-образный мембранный клапан AVM также можно использовать для химикатов высокой чистоты, косметических ингредиентов, специальных жидкостей и другие технологические среды, где важны коррозионная стойкость, возможность очистки и защита продукта.

Технические характеристики

Случай применения клиента

Фармацевтический завод использовал санитарный U-образный мембранный клапан AVM для распределения стерильных жидкостей. система, в которой традиционные соединения клапанов приводили к тому, что остаточная жидкость оставалась вокруг секций ответвлений после уборка. U-образная конфигурация клапана обеспечила более плавный путь дренажа и уменьшила задержку продукта во время Циклы безразборной мойки помогают клиентам улучшить стабильность очистки и упростить текущее обслуживание.

Почему стоит выбрать санитарный U-образный мембранный клапан AVM?

Санитарный U-образный мембранный клапан AVM разработан для технологических систем, в которых имеется дренируемость и малые застойные зоны. Производительность более важна, чем простое управление потоком жидкости. Встроенный U-образный корпус и гибкая диафрагма. изоляция, гладкие поверхности, контактирующие с продуктом, а также совместимость с CIP/SIP обеспечивают практичное решение для производителей. поиск более чистых, эффективных и простых в обслуживании технологических трубопроводов.

Часто задаваемые вопросы

Для чего используется U-образный мембранный клапан?

Мембранный клапан U-образной формы используется для гигиенического регулирования, распределения и изоляции потока в фармацевтической, биотехнологии, продукты питания, напитки, косметика и системы обработки высокой чистоты.

В чем преимущество П-образной конструкции кузова?

U-образный корпус обеспечивает более плавный внутренний путь потока, что улучшает дренаж и уменьшает количество мертвых зон и продукта. удержание. Это может помочь снизить риск загрязнения и повысить эффективность очистки CIP/SIP.

Подходит ли U-образный мембранный клапан AVM для фармацевтического применения?

Да. Клапан предназначен для гигиенических технологических сред и может быть изготовлен из санитарно-гигиенических материалов. полированные поверхности, контактирующие с продуктом, и стандарты соединений, подходящие для фармацевтического и асептического применения.
