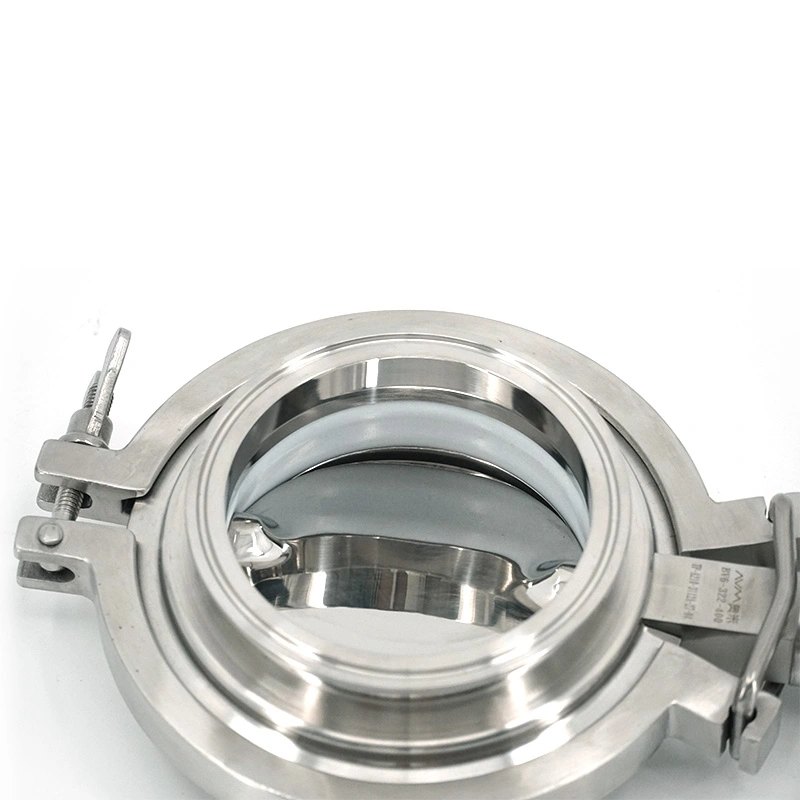

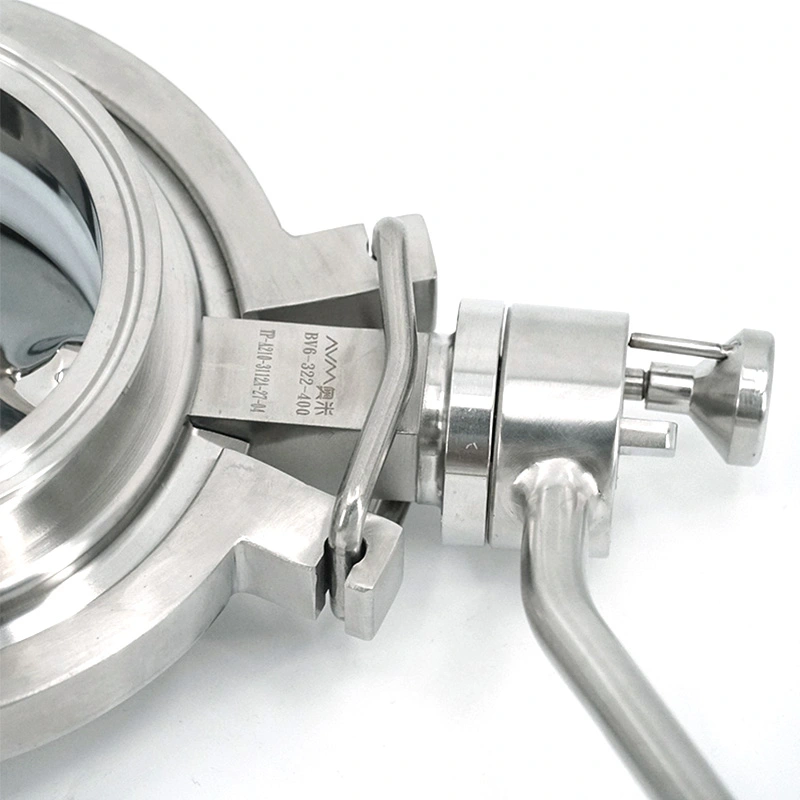

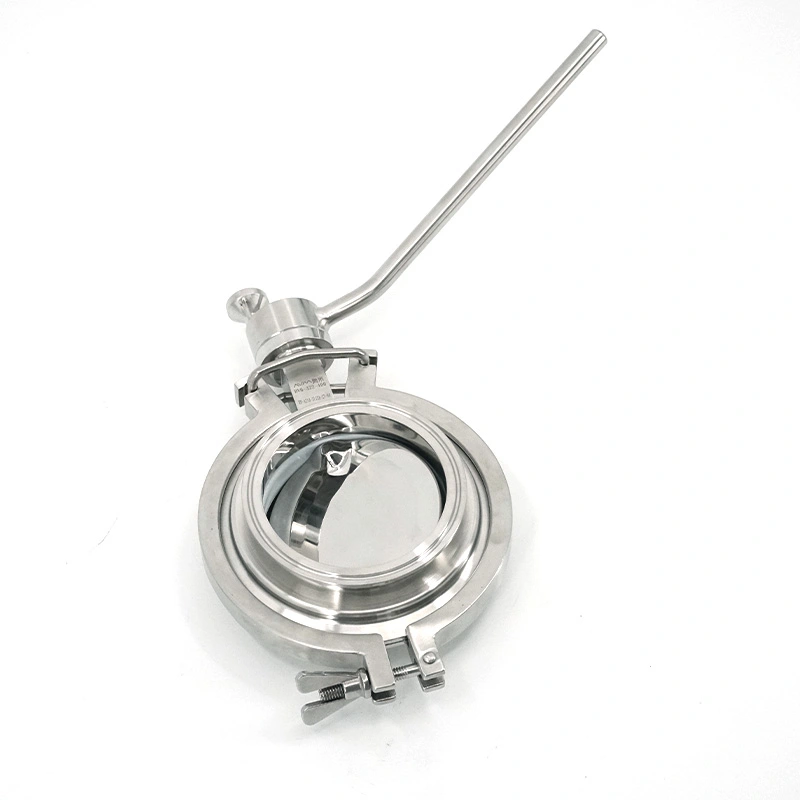

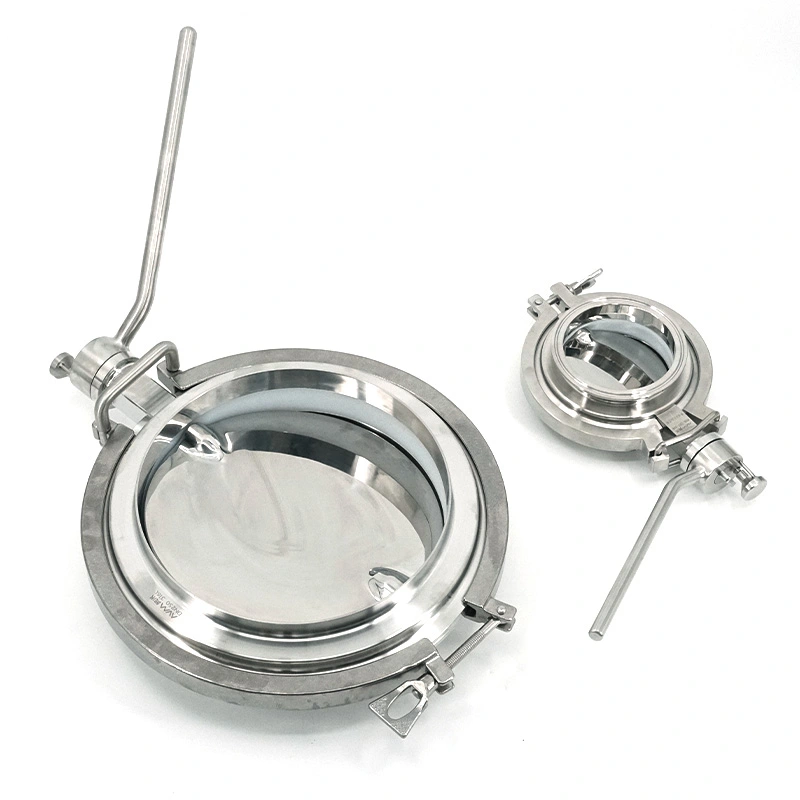

Дроссельный клапан-бабочка из санитарной нержавеющей стали AVM предназначен для надежных линий обработки порошка. требуется подключение оборудования, гигиеническая обработка и частая очистка. В отличие от бабочки общего назначения клапаны, он разработан специально для точек передачи порошка между силосами, бункерами, бункерами, питателями, конвейерами, и другое технологическое оборудование.
В клапане используется конструкция из санитарной нержавеющей стали с гладкими поверхностями, контактирующими с продуктом, и гибким уплотнением. варианты. Соединение Tri-Clamp обеспечивает удобную установку и снятие, а компактная внутренняя конструкция помогает уменьшить задержку порошка. Эти характеристики делают его пригодным для фармацевтических, пищевых, нутрицевтических и выбранные системы химической обработки порошков.
Оборудование для обработки порошков должно обеспечивать нечто большее, чем просто изоляцию потока. Мелкодисперсные порошки могут оставаться на внутренних поверхности, вводить зазоры в соединениях или создавать трудности с очисткой после производства. Частая смена продуктов также может увеличить время простоя, когда клапаны трудно снять или осмотреть.
Стыковочный дроссельный клапан AVM из санитарной нержавеющей стали с порошковым покрытием удовлетворяет этим требованиям благодаря компактному корпусу. гигиеническая конструкция, полированные поверхности, контактирующие с продуктом, и разъемная конструкция соединений. Конфигурация может быть выбирается в соответствии с характеристиками порошка, методом очистки, размером трубопровода и гигиеническими требованиями производственный процесс.
Компоненты, контактирующие с продуктом, изготовлены из нержавеющей стали SS316L, что обеспечивает устойчивость к коррозии и подходящая материальная база для фармацевтической, пищевой и нутрицевтической обработки. SS304 доступен для компоненты, не контактирующие с продуктом, где это необходимо.
Поверхность контакта с продуктом обработана до Ra <0,4 мкм. Гладкая поверхность уменьшает площади, на которых может оставаться порошок. прилагается и поддерживает процедуры регулярной очистки и проверки.
Уплотнительные материалы из силикона, EPDM и FKM можно выбирать в зависимости от условий процесса. Уплотнение, соответствующее требованиям FDA Доступны марки для применения в фармацевтической и пищевой промышленности.
Доступны варианты соединения Tri-Clamp и фланцевого соединения. Стандарты подключения могут быть настроены в соответствии с DIN, Требования ISO 1127, BS4825, ISO и SMS, позволяющие использовать клапан в различных санитарных системах. трубопроводные системы.
Требования к очистке особенно важны при обработке порошков, поскольку остаточный материал может повлиять на следующую обработку. производственная партия. Простая внутренняя структура клапана помогает уменьшить потенциальные точки накопления, а Съемное соединение позволяет операторам получить доступ к клапану для проверки и очистки, когда это необходимо.
В зависимости от полной конфигурации трубопровода клапан может поддерживать процедуры CIP, SIP или ручную очистку. Выбранный метод очистки должен соответствовать свойствам порошка, чистящему средству, температуре и Требования к проверке приложения.
Для производственных линий с частой сменой продукции быстрое снятие также может сократить время, необходимое для замены оборудования. осмотр и очистка, помогая сократить ненужные перерывы в производстве.
Клапан может быть установлен между оборудованием для хранения и переработки порошка, включая силосы, бункеры, бункеры, питатели и конвейеры. Место установки должно обеспечивать достаточный доступ для эксплуатации, осмотра и уборка.
Свойства материала, такие как размер частиц, текучесть, содержание влаги, абразивность и склонность к прилипанию. следует учитывать при выборе конфигурации клапана и материала уплотнения.
Перед установкой необходимо подтвердить необходимый процесс очистки. CIP, SIP и ручная очистка могут потребовать различные схемы трубопроводов и условия эксплуатации.
Тип соединения и размерный стандарт должны соответствовать существующему трубопроводу и прилегающему оборудованию. АВМ обеспечивает несколько вариантов подключения для упрощения интеграции с системами санитарной обработки.
| Спецификация | Подробности |
| Размер | Ду100, Ду150, Ду200, Ду250, Ду300 / 4", 6", 8", 10", 12" |
| Контактный материал с продуктом | СС316Л |
| Материал, не контактирующий с продуктом | СС304 |
| Поверхностная обработка | Ра <0,4 мкм |
| Операция | Руководство |
| Материал уплотнения | Силикон, ЭПДМ, ФКМ |
| Уплотнения, соответствующие требованиям FDA | Доступный |
| Концевое соединение | Tri-Clamp, фланец |
| Стандарты подключения | DIN, ISO 1127, BS4825, ISO, СМС |
Клапан можно использовать для загрузки, выгрузки порошка, транспортировки промежуточного материала, грануляции и таблеток или производство капсул. Его гигиеническая конструкция и съемное соединение подходят для процессов с частыми очистка и смена продукции.
Он подходит для работы с сухим молоком, мукой, крахмалом, пищевыми ингредиентами и пищевыми добавками. Нержавеющая сталь конструкция, гладкие поверхности, контактирующие с продуктом, а также варианты уплотнений, соответствующие требованиям FDA, обеспечивают гигиеничность обработки. требования.
Клапан может быть установлен в системах транспортировки порошков, используемых для пищевых добавок и других сухих ингредиентов. где важны чистота материала и эффективность очистки.
Клапан можно использовать в точках передачи и изоляции порошка в некоторых системах химической обработки. Материал и Выбор уплотнения должен быть подтвержден в соответствии с химическими свойствами и условиями эксплуатации.
При выборе клапана для линии по переработке порошка покупатели должны учитывать диаметр трубопровода, превышающий номинальный. характеристики порошка, требуемая процедура очистки, стандарт подключения, совместимость уплотнений и доступность Место для установки следует оценивать вместе.
Для фармацевтической и пищевой промышленности используются конструкция, контактирующая с продуктом, из нержавеющей стали SS316L и уплотнительные материалы, соответствующие требованиям FDA. подходящие варианты, где применяются гигиенические требования. Для более крупных линий передачи порошка доступны модели от DN100 до DN300. Ассортимент предоставляет несколько вариантов размеров.
Для систем, требующих частой разборки, конфигурация Tri-Clamp может упростить доступ и сократить время. требуется для регулярной чистки и проверки.
| Ключевое соображение | Порошковый стыковочный дроссельный клапан AVM | Стандартный дроссельный клапан |
| Основное приложение | Порошковая стыковка и санитарная передача | Общая изоляция потока |
| Связь | Быстрый тройной зажим / фланец | Зависит от дизайна |
| Строительство | Санитарное исполнение SS304/SS316L | Различные материалы |
| Поверхностная обработка | Ра <0,4 мкм | Зависит от продукта |
| Очистка | Быстрая разборка, CIP/SIP/ручная очистка. | Зависит от структуры |
| Удержание порошка | Разработан для минимизации накопления | Специально не оптимизирован |
| Санитарное применение | Фармацевтическая, пищевая, нутрицевтическая продукция | Общепромышленное применение |
AVM производит компоненты санитарной обработки в соответствии с контролируемыми процедурами качества. Соответствующий продукт Диапазон поддерживается требованиями соответствия ISO 9001, CE и FDA.
Для применения в фармацевтической и пищевой промышленности клапан может поставляться с деталями из нержавеющей стали SS316L, контактирующими с продуктом. полированные поверхности и уплотнительные материалы, соответствующие требованиям FDA. Сертификаты материалов и сопутствующая документация могут быть предоставляется в соответствии с требованиями проекта.
Клиенту из фармацевтической компании требовался клапан под системой подачи порошка, который можно было часто снимать для уборка. Заказчик выбрал стыковочный дроссельный клапан AVM, поскольку соединение Tri-Clamp позволяет быстро разборку, а гладкая внутренняя поверхность упрощает удаление остатков порошка во время чистки.
Клиент из пищевой промышленности использовал клапан для подключения оборудования для обработки порошка при производстве сухого молока и ингредиентов. трансфер. Основными требованиями были пылезащита, гигиеничность поверхностей и надежная герметизация при частом использовании. переналадка производства.
Для линии обработки порошка, требующей регулярного контроля, заказчик оценил простоту конструкции и быстрый доступ. дизайн. Операторы могут эффективно отсоединять клапан для проверки и очистки, что помогает сократить объем технического обслуживания. прерывание.
Плановое техническое обслуживание должно быть сосредоточено на уплотнительных элементах, дроссельной заслонке, соединительных поверхностях и местах контакта с продуктом. области. Операторы должны проверять износ уплотнений, скопление материала, повреждение поверхности или ненормальную утечку в соответствии с график технического обслуживания завода.
После очистки клапан следует проверить перед возвратом в производство. Уплотнительные компоненты должны быть заменяются, когда их состояние больше не соответствует требуемым характеристикам уплотнения. Интервал замены зависит от рабочая частота, условия очистки, температура и совместимость материалов.
Санитарный стыковочный дроссельный клапан для порошка из нержавеющей стали в основном используется для транспортировки, изоляции и подключение оборудования в фармацевтических, пищевых, нутрицевтических и некоторых химических системах обработки.
Да. В клапане используются компоненты из нержавеющей стали SS316L, контактирующие с продуктом, гигиеническая обработка поверхности и варианты уплотнений, соответствующие требованиям FDA. для применимых требований фармацевтической обработки.
AVM предлагает варианты уплотнений из силикона, EPDM и FKM. Подходящий материал следует выбирать в соответствии с продукта, температуры, чистящих средств и условий эксплуатации.
Да. Санитарная конструкция может поддерживать CIP, SIP или ручную очистку в зависимости от полной конфигурации системы. и требования к процессу.
Клапан доступен с Tri-Clamp и фланцевыми соединениями. Стандарты подключения включают DIN, ISO 1127, BS4825, ИСО и СМС.
Доступные размеры включают DN100, DN150, DN200, DN250 и DN300, что соответствует 4", 6", 8", 10" и 12".
Покупатели должны подтвердить необходимый размер клапана, характеристики порошка, стандарт соединения, материал уплотнения, метод очистки, условия эксплуатации и требования к материалам, контактирующим с продуктом, перед заказом.
