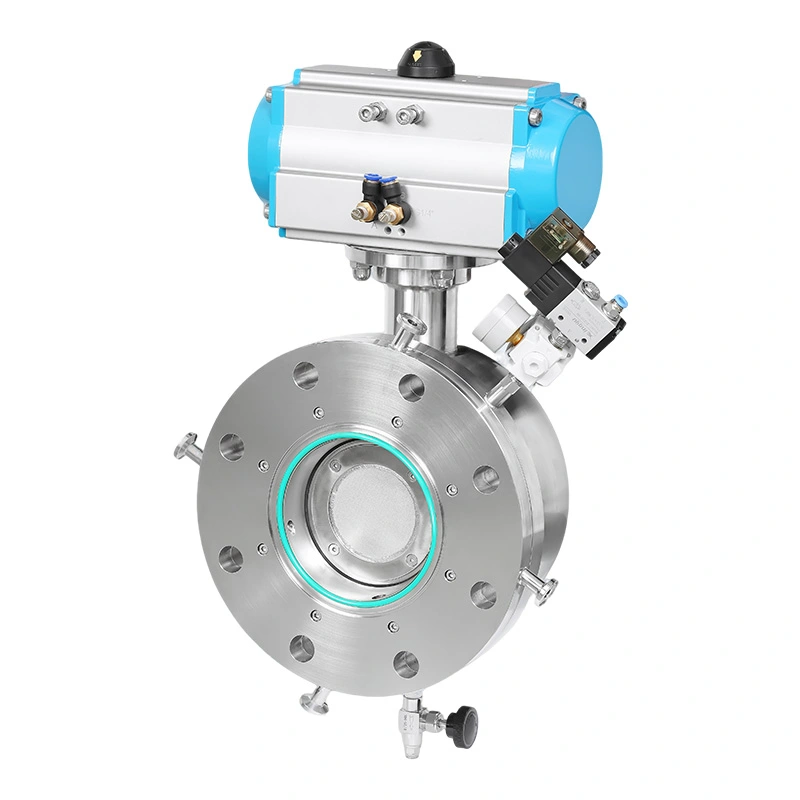

Санитарный расширительный сегментированный шаровой клапан с системой CIP

В отличие от обычного санитарного запорного клапана, который может потребоваться снять для очистки полости, санитарный клапан AVM Расширительный сегментный шаровой кран с системой CIP позволяет чистящей жидкости достигать критических внутренних зон во время Цикл СИП. Это помогает сократить количество ручного вмешательства, сократить время простоя при очистке и обеспечить повторяемость гигиенических процедур. обработка.

Контроль потока, отключение и CIP

Точное регулирование расхода

Сегментированный шар обеспечивает характерный путь потока для стабильного дросселирования и повторяемой регулировки потока. Это подходит для применений, где клапан должен выполнять больше функций, чем просто открывать или закрывать, включая дозирование жидкости, перемешивание и регулирование технологических процессов.

Расширительное седло для постоянного уплотнения

Распорное седло оказывает контролируемое уплотняющее давление на сегментированный шар, когда клапан закрыт. Это Расширенная структура помогает компенсировать нормальный износ седла, температурные изменения и колебания давления, сохраняя надежное отключение при повторяющихся рабочих циклах.

Интегрированная CIP-мойка

Специальные порты CIP направляют чистящий раствор в полость клапана, сегментированный шар и области уплотнений. Клапан может поэтому его можно очищать, не снимая с технологической линии, что помогает сократить объем работ по разборке и производству. перерывы.

Как работает система CIP

Во время нормальной работы сегментированный шарик вращается, регулируя технологический поток.

Когда санитарный расширительный сегментный шаровой кран с системой CIP закрыт, расширительное седло перемещается в свое уплотнение. положение, обеспечивающее плотное закрытие.

Во время CIP чистящий раствор поступает через специальные отверстия для очистки и достигает внутренних зон, которые могут в противном случае будет сложно очистить. Цикл очистки удаляет остатки продукта с шара и участков уплотнения перед клапан возвращается к нормальной работе процесса.

Такая конструкция особенно ценна для производственных линий с частой сменой продукции и строгой очисткой. требования.

Проектирование для гигиенической обработки

В клапане используется нержавеющая сталь SS316L или SS304L с поверхностями, контактирующими с продуктом, обработанными до Ra ≤0,4 мкм. Оптимизированный Внутренняя геометрия сводит к минимуму мертвые зоны и удержание продукта, облегчая очистку и проверку.

Уплотнительные материалы FKM, EPDM и силикон доступны в зависимости от температуры, химической совместимости и технологического процесса. требования.

Приложения

Фармацевтическая промышленность и обработка API

Подходит для технологических линий, где требуется контролируемый поток, гигиеническое отключение и повторяемая CIP-мойка между производственные партии.

Биотехнология и ферментация

Санитарно-расширительный сегментный шаровой кран с системой CIP можно интегрировать в гигиенические технологические системы, где контроль загрязнения и возможность очистки имеют решающее значение.

Еда и напитки

Подходит для жидких ингредиентов, технологических жидкостей, систем смешивания и других применений, требующих санитарных норм. регулирование и поточная очистка.

Молочная переработка

Внутренняя конструкция с низким уровнем удержания и возможность безразборной мойки делают клапан подходящим для гигиенических систем переработки молочных продуктов.

Системы смешивания и дозирования

Сегментированный шар обеспечивает контролируемую регулировку потока для систем дозирования, смешивания и транспортировки материалов.

Вакуумное и сушильное оборудование

Концепция расширяющейся герметизации также может применяться к вакуумному технологическому оборудованию, где требуется надежная изоляция.

Технические характеристики

Сравнение расширительных сегментных шаровых кранов

Приложения для клиентов

Смена фармацевтической партии

Фармацевтическому производителю потребовался санитарный регулирующий клапан для технологической линии с частой сменой продуктов. Основной проблемой была не только надежность перекрытия, но и отсутствие остатков вокруг полости клапана и уплотнений. область может быть удалена без повторного снятия клапана.

Заказчик выбрал конфигурацию AVM со встроенной системой CIP. Во время очистки контур CIP доставлял чистящая жидкость во внутренние области клапана, что снижает необходимость ручной разборки. Отзывы клиентов ориентирован на более короткое время очистки и более легкую смену партии, особенно по сравнению с обычным клапан, требующий дополнительной ручной очистки.

Линия дозирования гигиенических жидкостей

Клиент из пищевой промышленности использовал клапан в системе дозирования и смешивания жидкостей, где стабильная регулировка расхода и требовалась надежная очистка. Сегментированный шар обеспечивал контролируемое регулирование потока, а расширение седло сохраняло герметичность во время изоляции процесса.

Заказчик особенно ценил возможность регулирования расхода и возможности поточной очистки в одном клапане. конфигурации, уменьшая количество отдельных компонентов, необходимых вокруг технологической линии.

Сертификаты и соответствие

Санитарные клапаны AVM соответствуют применимым санитарным стандартам 3-A, ISO 9001, CE и FDA.

Сегментированный шаровой клапан санитарного расширения может быть сконфигурирован для фармацевтического производства, ориентированного на GMP и ASME. Гигиенические системы на основе BPE, с нержавеющей сталью 316L, санитарной отделкой поверхности и подходящими уплотнительными материалами. Доступно в соответствии с требованиями проекта.

Часто задаваемые вопросы

В чем главное преимущество дополнительного сиденья?

Расширительное седло обеспечивает контролируемое давление уплотнения на сегментированный шар и помогает компенсировать нормальное давление. износ седла и изменения в работе, обеспечивающие надежное отключение.

Может ли клапан регулировать расход?

Да. Сегментированный шар предназначен для стабильного и повторяемого дросселирования, что делает клапан пригодным для дозирования и управление технологическим процессом в дополнение к изоляции.

Встроена ли система CIP в клапан?

Да. Специальные порты CIP позволяют чистящей жидкости достигать внутренней полости и участков уплотнения, не снимая клапан из технологической линии.

Совместимо ли оно с SIP?

Да. CIP является стандартным для указанной конфигурации, тогда как SIP-совместимые конструкции могут быть предоставлены в соответствии с технологическим процессом. Требования к температуре и проекту.

В каких отраслях используется этот клапан?

Он подходит для фармацевтической промышленности, API, биотехнологий, продуктов питания, напитков, молочных продуктов, нутрицевтиков и тонкой химии. обработка.

Можно ли это автоматизировать?

Да. Сегментированный шаровой клапан санитарного расширения с системой CIP может быть оснащен пневматическим приводом, интеллектуальный позиционер, датчики обратной связи по положению и управление электромагнитным клапаном для интеграции с ПЛК, РСУ или SCADA системы.
