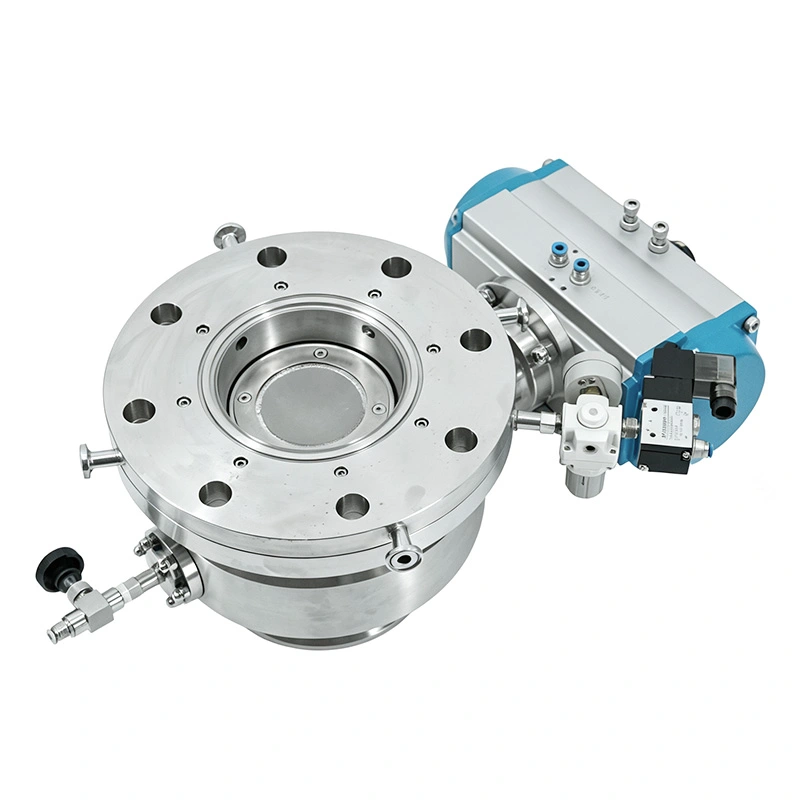

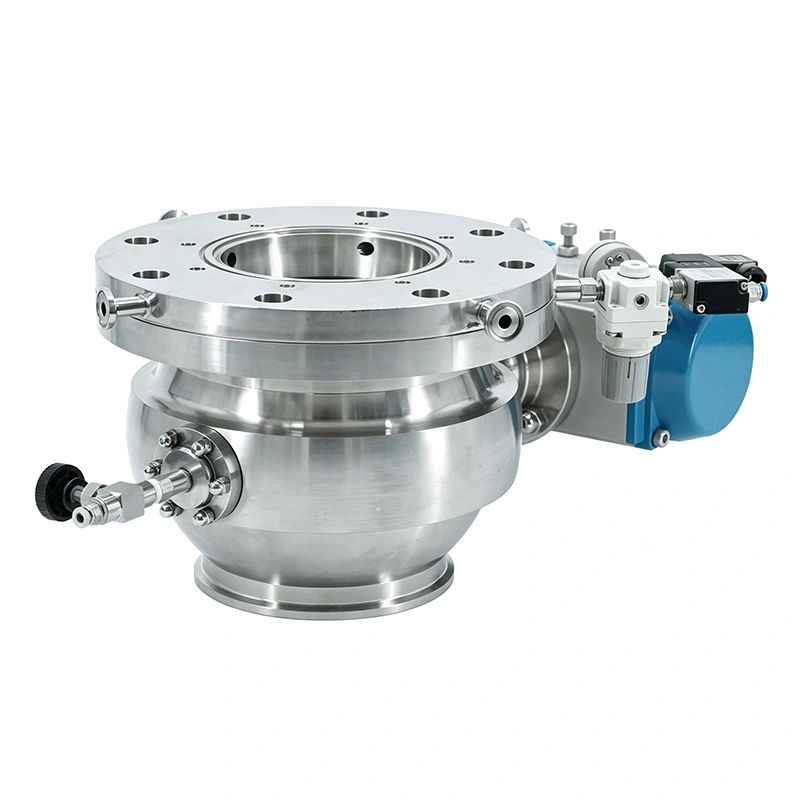

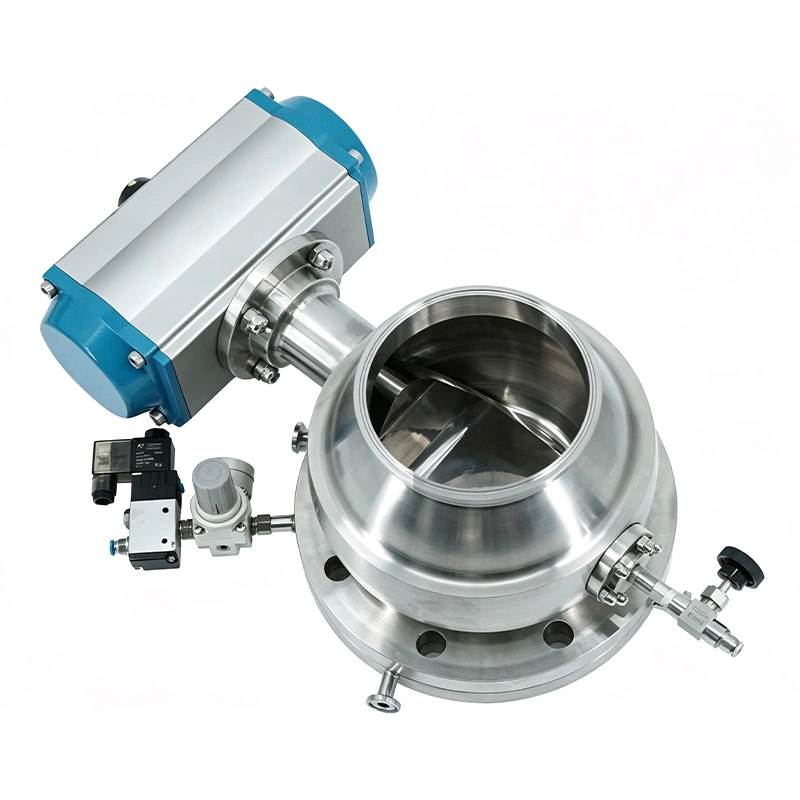

Санитарный сегментный шаровой кран с надувным уплотнением

Сегментированный шаровой кран с санитарным надувным уплотнением особенно ценен в таком оборудовании, как вакуумные сушилки, реакторы, смесители и системы обработки порошков, где обычные уплотнения клапанов могут страдать от трения, накопление или утечка во время повторной эксплуатации.

Разработан с учетом локализации и защиты уплотнений

Надувное уплотнение вместо обычного фрикционного уплотнения

В сегментном шаровом кране AVM используется надувное уплотнение, расположенное между корпусом клапана и сферическим сегментом.

Во время открытия уплотнение отходит от сегмента, позволяя сегменту вращаться без постоянного трения. против уплотняемой поверхности. После того, как сегмент достигает закрытого положения, уплотнение надувается и прижимается к сегмент для установки необходимого отключения.

Этот принцип втягивания уплотнения снижает трение во время движения клапана и помогает продлить срок службы уплотнения.

Надежная герметизация в вакууме

Для оборудования вакуумной обработки поддержание целостности вакуума имеет решающее значение. Надувная система уплотнения обеспечивает надежное уплотнение как в условиях вакуума, так и в условиях положительного давления, что делает клапан особенно подходящим для вакуумная сушка и выгрузка порошка.

Полнопроходной разряд

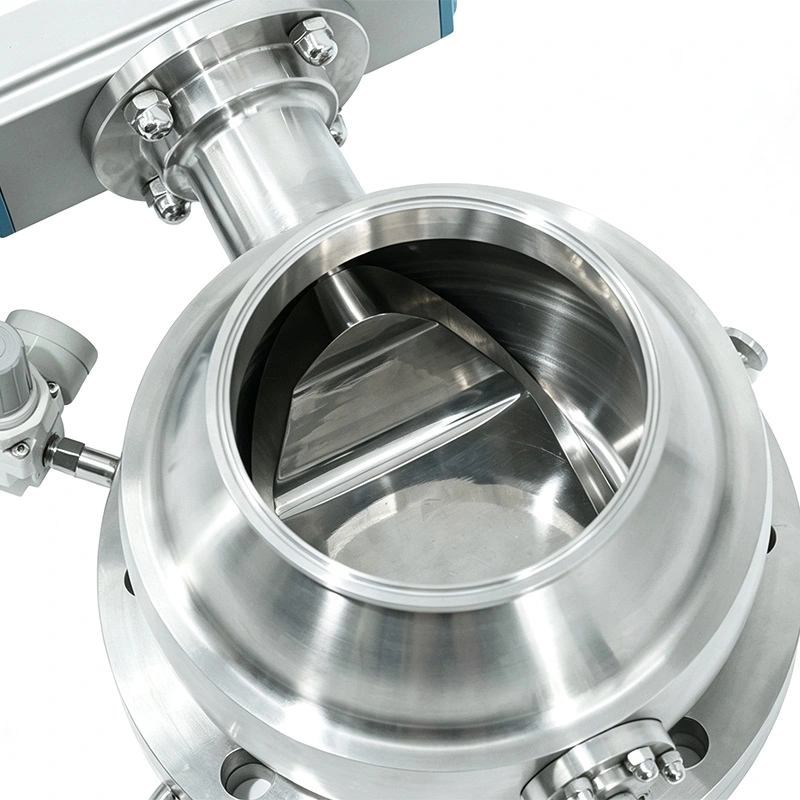

В полностью открытом состоянии сегментированная конструкция обеспечивает беспрепятственный путь выброса. В этом помогают порошки, гранулы, пасты. и другие технологические материалы проходят через клапан с меньшим накоплением и закупоркой.

Как работает надувное уплотнение

Открытие

Пневматическая система сначала сдувает надувное уплотнение. Уплотнение выдвигается из сегмента, устраняя контакт во время вращение. Затем сферический сегмент поворачивается примерно на 90°, открывая проход для потока.

Закрытие

Сегмент поворачивается обратно в закрытое положение. При правильном расположении надувное уплотнение расширяется и сжимается. против сегмента, создавая плотную герметизирующую поверхность.

Эта последовательность отделяет движение клапана от уплотнительного контакта, уменьшая ненужный износ по сравнению с конструкциями, в которых уплотнение остается в постоянном контакте во время вращения.

Почему он подходит для вакуумных сушилок

Вакуумная сушка

Санитарный сегментный шаровой клапан с надувным уплотнением можно установить на выпускном отверстии вакуумных сушилок, где Процесс требует надежного поддержания вакуума и эффективной выгрузки материала.

Роторные вакуумные сушилки

Полнопроходное отверстие помогает выгружать сухие порошки и гранулы с минимальными препятствиями, а надувное уплотнение поддерживает изоляцию между сушилкой и последующим оборудованием.

Конические сушилки

Клапан обеспечивает гигиеничный разгрузочный интерфейс для порошкообразных продуктов, одновременно уменьшая площади, где может оставаться материал. в ловушке.

Обработка содержащихся порошков

Для фармацевтических и тонких химических процессов, в которых используются ценные или опасные порошки, уплотнительная структура помогает уменьшить утечку и нежелательный выброс продукта.

Гигиенический дизайн для обработки с высокой степенью чистоты

Поверхности, контактирующие с продуктом, могут достигать Ra <0,4 мкм, а поверхности, не контактирующие с продуктом, могут достигать Ra <0,8 мкм. Сокращенный конструкция «мертвого пространства» помогает минимизировать задержку продукта и поддерживает процедуры очистки и проверки.

Корпус сегментированного шарового крана с санитарным надувным уплотнением доступен из нержавеющей стали SS304, SS316L, Duplex 2205 и титана TA2. позволяя подобрать конфигурацию материала в соответствии с требованиями к коррозии, чистоте и технологическим процессам.

Технические характеристики

Основные приложения

Вакуумное сушильное оборудование

Используется в качестве выпускного клапана для вакуумных сушилок, где важны как герметичность вакуума, так и быстрая разгрузка материала.

Фармацевтическая обработка

Подходит для работы с фармацевтическими порошками, изолированных выпусков и изоляции оборудования в случаях, когда конструкция соответствует требованиям гигиены. и контроль утечек имеют решающее значение.

Обработка материалов аккумуляторов

Применимо к катоду, аноду и другим мелкозернистым материалам аккумуляторов, где требуется удержание продукта, возможность очистки и коррозия. сопротивление важно.

Тонкая химическая обработка

Используется с порошками, гранулами и другими технологическими материалами в реакторах, смесителях, сушилках и автономных системах транспортировки.

Пищевая промышленность

Подходит для гигиенической разгрузки и изоляции в системах обработки ингредиентов, где конструкция из нержавеющей стали и необходимы очищаемые поверхности, контактирующие с продуктом.

Сегментированный шаровой кран против обычного шарового крана

Заявки и отзывы клиентов

Выгрузка вакуумной сушилки

Заказчику фармацевтического производства потребовался выпускной клапан для системы вакуумной сушки, где поддерживается вакуум. Условия и обеспечение надежной выгрузки порошка были важны. Заказчик выбрал клапан AVM, потому что надувное уплотнение может втягиваться до того, как сегмент повернется, что снижает трение уплотнения при повторном открытии и закрытие.

Заказчик особенно оценил сочетание качества вакуумной упаковки и беспрепятственной выгрузки продукта. что упростило соединение между сушилкой и последующим сборным оборудованием.

Сдерживание мелкодисперсного химического порошка

Заказчику тонкой химической промышленности требовался выпускной клапан для порошкового процесса, в котором происходит утечка материала и удержание продукта. были опасения. Заказчик выбрал конфигурацию надувного уплотнения, поскольку надувать уплотнение можно только в закрытом положении, тогда как полнопроходной канал обеспечивал более чистый путь выпуска в открытом состоянии.

Отзывы были сосредоточены на улучшении сдерживания во время изоляции и уменьшении накопления материала вокруг уплотнения. площадь.

Сертификаты и соответствие санитарным нормам

Санитарные клапаны AVM соответствуют применимым санитарным стандартам 3-A, ISO 9001, CE и FDA. Для фармацевтические и пищевые приложения, санитарный материал, обработка поверхности и конфигурация уплотнений могут быть выбраны в соответствии с требованиями процесса.

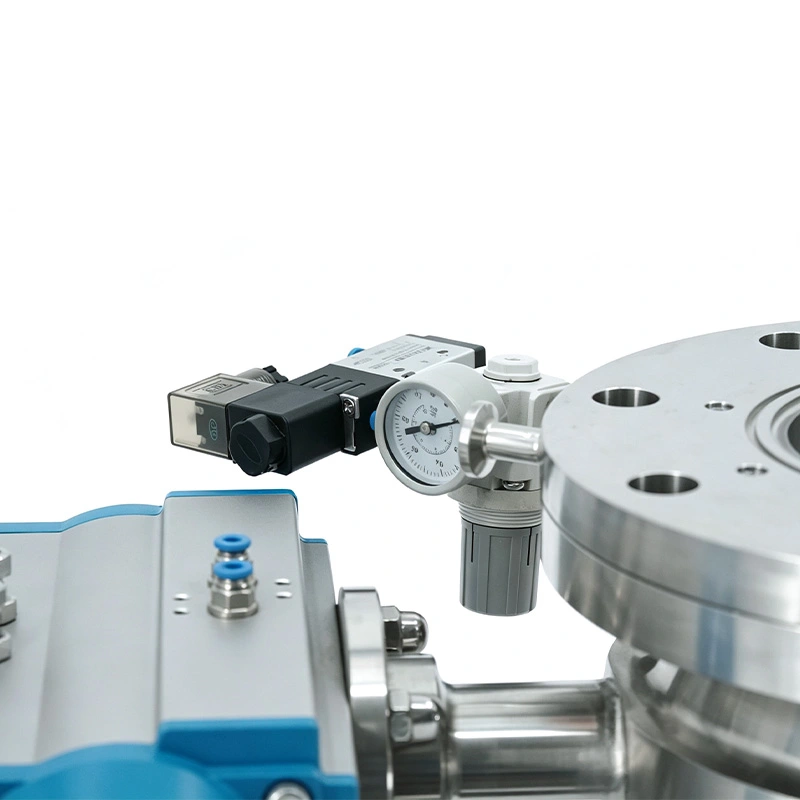

Клапан также может быть оснащен продувочными отверстиями, системами регулирования давления, датчиками обратной связи по положению и компоненты автоматизированного управления для более требовательных технологических сред.

Часто задаваемые вопросы

Каков принцип уплотнения сегментного шарового крана AVM?

В санитарном сегментированном шаровом клапане с надувным уплотнением используется надувное воздушное уплотнение, управляемое пневматической системой. уплотнение втягивается во время открытия и вращения, а затем надувается после закрытия, чтобы установить уплотнительную поверхность.

Почему уплотнение втягивается во время работы?

Втягивание уплотнения устраняет постоянное трение между уплотнением и вращающимся сегментом. Это помогает уменьшить износ и может продлить срок службы уплотнения.

Подходит ли он для вакуумных сушилок?

Да. Его способность к вакуумной герметизации и полнопроходной выпускной канал делают его особенно подходящим для вакуумных сушилок. ротационные вакуумные сушилки и конические сушилки.

Какие материалы доступны?

Корпус клапана может поставляться из нержавеющей стали SS304, SS316L, Duplex 2205 или титана TA2, в зависимости от коррозионной стойкости и требования к процессу.

Можно ли автоматизировать клапан?

Да. Клапан использует пневматический привод и может быть оснащен обратной связью по положению, коробками концевых выключателей и другим оборудованием. аксессуары для управления автоматизированными технологическими системами.

В чем отличие от стандартного шарового крана?

В обычном шаровом кране обычно используется цельный сферический шар со сквозным отверстием для изоляции. Конструкция АВМ использует сегментированный шар вместе с надувным уплотнением, что делает его более подходящим для применений, требующих контролируемого выпуск, гигиеническая изоляция и снижение трения уплотнений.
