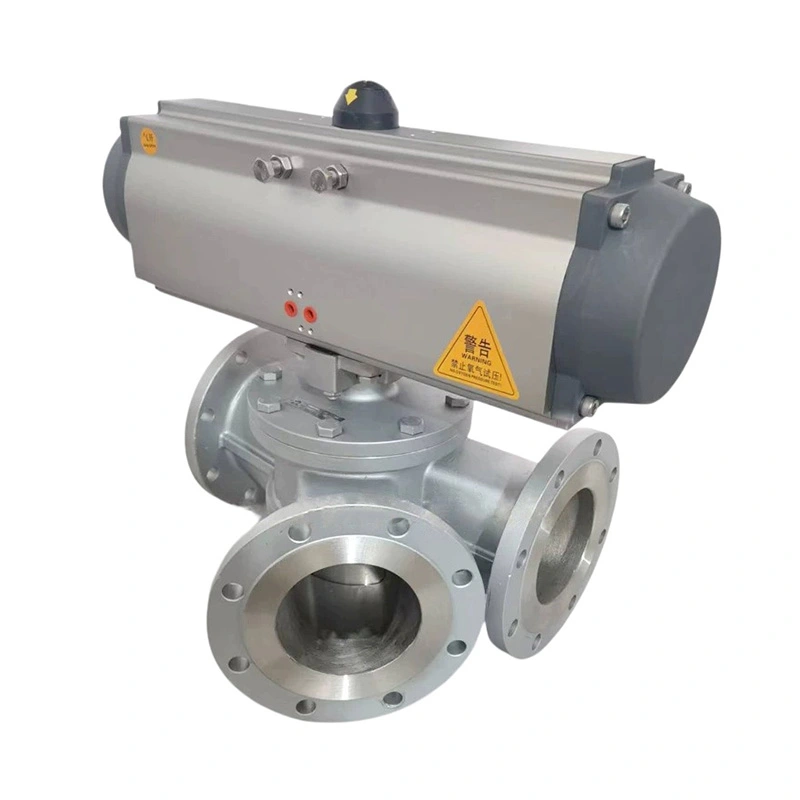

Санитарный пневматический трехходовой распределительный клапан для порошка

Санитарный пневматический трехходовой переключатель оснащен пневматическим приводом, обратной связью по положению и поворотным механизмом переключения. Valve For Powder обеспечивает быструю и повторяемую подачу материалов для фармацевтической, пищевой, химической, пластиковой и аккумуляторной промышленности. и другие системы обработки сыпучих материалов.

Автоматическая маршрутизация материалов

Один вход на два выхода

Санитарный пневматический трехходовой переключающий клапан для порошка может направлять материал с одной конвейерной линии на одну из двух. пункты назначения ниже по течению. Эта конфигурация полезна, когда один источник порошка подает несколько бункеров, силосов, смесители или обрабатывающие машины.

Два входа на один выход

Тот же принцип можно настроить для сближения потоков, позволяя материалу из двух разных источников поступать в один. Нижняя конвейерная линия.

Такая гибкость снижает потребность в нескольких отдельных запорных клапанах и упрощает автоматическую маршрутизацию материалов. системы.

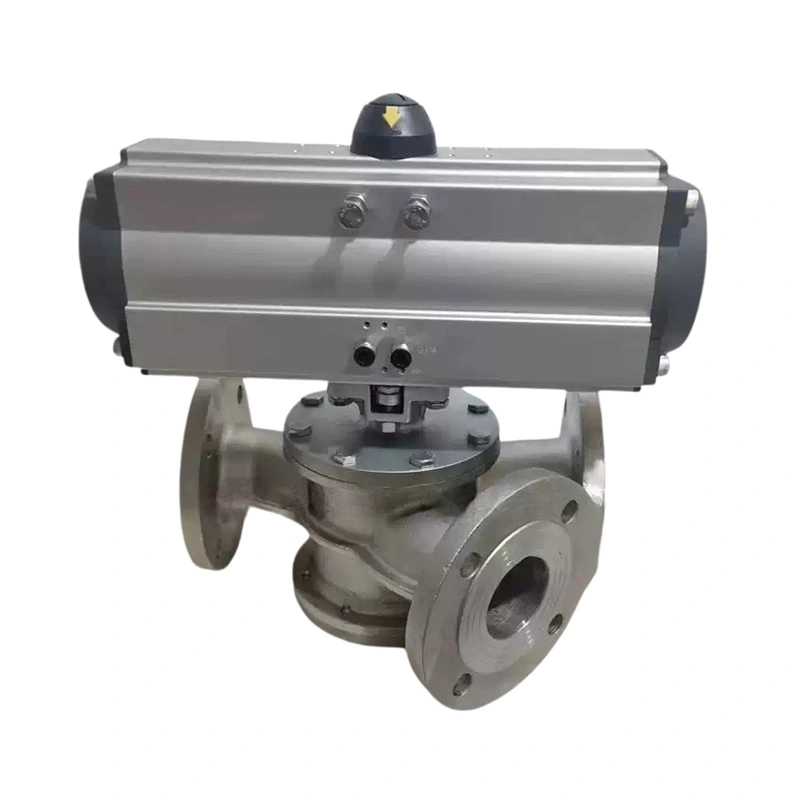

Пневматическое переключение и обратная связь

Пневматический привод поворачивает внутренний переключающий элемент между заданными положениями в соответствии с сигналом от система управления.

Электромагнитный клапан управляет приводом, а встроенные концевые выключатели подтверждают фактическое положение клапана. Сигнал обратной связи может быть подключен к системе ПЛК или РСУ, что позволяет конвейерному оборудованию продолжать работу только после Требуемый путь потока подтвержден.

Это особенно полезно для автоматического дозирования и транспортировки порошка в соответствии с рецептом.

Дивертерные механизмы

Тип поворотной пластины

Конструкция поворотной пластины обеспечивает простую структуру переключения для обычной транспортировки порошков и гранул. приложения. Его компактная конструкция позволяет эффективно интегрировать его в существующие технологические линии.

Тип вращающегося цилиндра

Конфигурация вращающегося цилиндра обеспечивает различное расположение внутреннего потока для применений, требующих особых требований. углы переключения или характеристики потока материала.

Обе конфигурации могут быть настроены в соответствии с условиями транспортировки, свойствами материала и установкой. требования.

Поток для транспортировки порошка

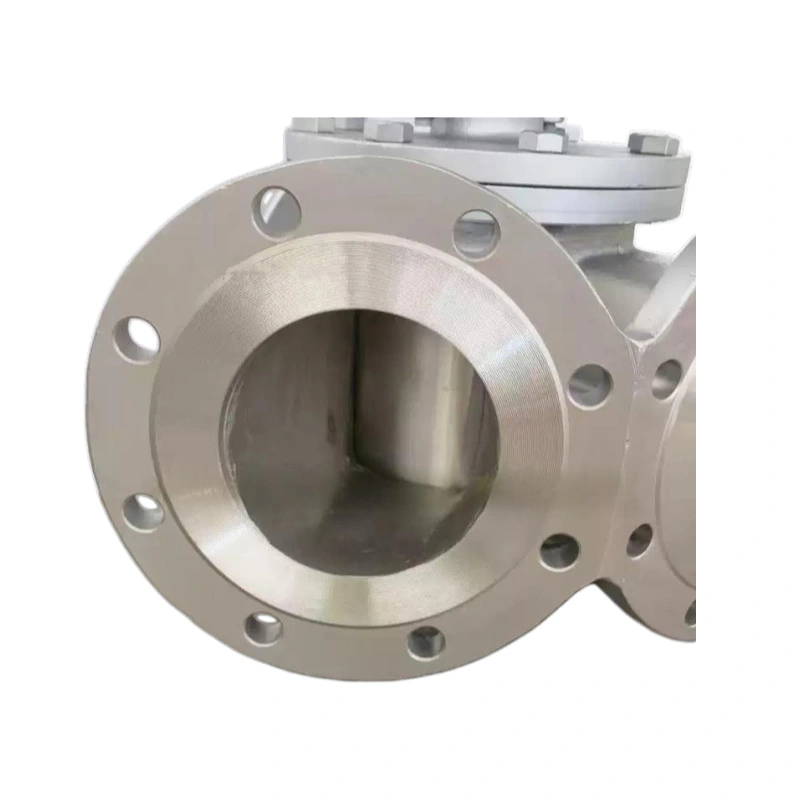

Внутренний путь потока спроектирован так, чтобы уменьшить резкие переходы и ненужное сопротивление при прохождении материала. клапан.

Это помогает уменьшить:

Потеря давления, обеспечивающая эффективную пневматическую транспортировку.

Удержание материала, уменьшение остаточного порошка внутри клапана.

Разложение продукта, помогая защитить хрупкие гранулы и пеллеты.

Риск засорения, особенно при непрерывной транспортировке материала.

Для санитарного применения внутренние поверхности могут быть обработаны до Ra 0,6 мкм (400#).

Переключение углов

Стандартные конфигурации включают углы переключения 30° и 45°, а расположение розеток может быть изменено по индивидуальному заказу. изготавливаются с учетом особенностей планировки завода.

Поэтому санитарный пневматический трехходовой переключающий клапан для порошка можно устанавливать между конвейерными линиями, бункерами, силосы и технологическое оборудование, не требуя серьезных изменений в общей системе погрузочно-разгрузочных работ.

Применимые сыпучие материалы

Переключающий клапан АВМ предназначен для работы с порошками, гранулами, пеллетами, хлопьями и порошко-гранулятивными смесями.

Типичные материалы включают фармацевтические порошки и API, муку, сахар, крахмал, химические порошки, пластиковые гранулы, материалы для литиевых батарей, минералы, цемент и летучая зола.

Приложения

Маршрутизация фармацевтических порошков

Используется для передачи АФИ, вспомогательных веществ и фармацевтических порошков между конвейерными линиями, емкостями для хранения и переработкой. оборудования, поддерживая автоматический выбор маршрута.

Производство пищевых продуктов и нутрицевтиков

Подходит для муки, сахара, крахмала, пищевых ингредиентов и других сухих сыпучих материалов, где требуется соблюдение гигиенических требований. и контролируемая маршрутизация.

Обращение с литиевыми батареями

Используется для маршрутизации катода, анода, графита и других материалов новой энергии между различными обработками или хранилищами. точки.

Переработка пластмасс и полимеров

Подходит для направления пластиковых гранул, смолы и других гранулированных материалов на различные производства или склады. системы.

Транспортировка химических и сыпучих материалов

Используется в тонкой химической, цементной, горнодобывающей, металлургической и других отраслях промышленности, требующих надежного переключения сухих сыпучих материалов. материалы.

Технические характеристики

Автоматизация и настройка

Для автоматизированных производственных линий клапан может быть оснащен пневмоприводом, электромагнитным клапаном, позиционным индикатор, датчики приближения и интеграция управления ПЛК/РСУ. Для конкретных сред AVM также может предоставить зеркально-полированная санитарная отделка, конфигурация фармацевтического класса, герметизация под высоким давлением и взрывозащищенность. пакеты актуаторов.

Приложения для клиентов

Многоцелевая транспортировка фармацевтических порошков

Фармацевтическому производителю необходимо было передать один поток порошка между двумя технологическими линиями согласно разные рецепты производства. Ручное переключение привело к дополнительному участию оператора и увеличило возможности неправильного выбора маршрута транспортировки.

Компания AVM поставила пневматический трехходовой переключающий клапан с электромагнитным управлением и обратной связью по положению. Клапан был интегрирован. с ПЛК клиента, чтобы маршрут транспортировки мог выбираться автоматически. Отзывы клиентов сосредоточены на более последовательное переключение маршрутов, подтверждение положения клапана перед транспортировкой и сокращение ручного вмешательства.

Система маршрутизации материалов для аккумуляторов

Производителю материалов для новой энергетики потребовалась одна конвейерная линия для доставки сухих аккумуляторов в разные места хранения. материалы. Заказчик был обеспокоен наличием остатков порошка внутри переключающего клапана, которые могут повлиять на последующие партии.

Компания AVM спроектировала клапан с обтекаемым внутренним проходом и санитарной обработкой поверхности. После установки, клиент отметил меньшее удержание материала, более плавное переключение между пунктами назначения и более легкую очистку во время смена материала.

Сравнение 3-ходового переключающего клапана

Часто задаваемые вопросы

Для чего нужен трехходовой переключающий клапан?

Санитарный пневматический трехходовой распределительный клапан для порошка используется для автоматического перенаправления материала между различными транспортные маршруты. Его можно сконфигурировать как один вход/два выхода или два входа/один выход.

Может ли он работать с фармацевтическими порошками?

Да. Сантехническая конструкция SS316L и полированные поверхности, контактирующие с продуктом, могут быть выбраны для фармацевтической и другой промышленности. гигиенические применения.

Может ли клапан управляться с помощью ПЛК?

Да. Пневматическое управление, электромагнитное управление и обратная связь по положению могут быть интегрированы с системами ПЛК/РСУ.

Какие материалы он может обрабатывать?

Подходит для порошков, гранул, пеллет, хлопьев и смесей порошко-гранул, включая фармацевтические порошки, пищевые ингредиенты, пластиковые гранулы и материалы для аккумуляторов.

В чем разница между конструкциями поворотной пластины и поворотного цилиндра?

В них используются различные внутренние конструкции переключателей, соответствующие различным характеристикам потока, углам переключения и требования к обращению с материалами. AVM может порекомендовать соответствующую конфигурацию в соответствии с системой транспортировки.

Можно ли настроить угол подключения и переключения?

Да. Стандарты фланцев, расположение выпускных отверстий и углы переключения могут быть настроены в соответствии с требованиями заказчика. требования к компоновке и оборудованию.
