Санитарный отводной клапан Y-типа для сухих сыпучих порошков

В отличие от запорных клапанов, которые просто останавливают поток материала, санитарный отводной клапан Y-типа AVM для сухих сыпучих материалов. Основное внимание уделяется переключению путей потока, контролю удержания материала и эффективности транспортировки. Его обтекаемый внутренний проход помогает уменьшить накопление порошка и потерю давления, что делает его пригодным для автоматизированной пневматики и гравитации. конвейерные системы.

Эффективное переключение между двумя маршрутами транспортировки

Отклонение потока Y-типа

Внутренняя заглушка вращается для соединения входа с любым выходом. Это позволяет операторам или системе автоматического управления система для выбора различных пунктов назначения в соответствии с производственной последовательностью.

Y-образный корпус обеспечивает плавный переход между портами, помогая порошкам проходить через клапан без ненужная турбулентность или острые внутренние углы.

Автоматический выбор маршрута

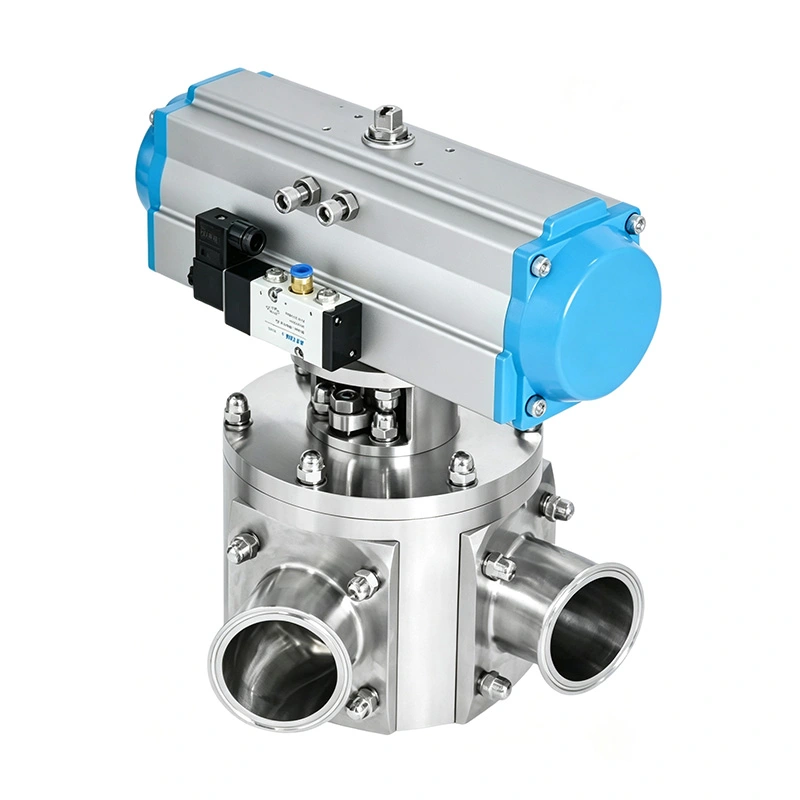

Пневматический привод обеспечивает быстрое переключение между маршрутами транспортировки и может быть подключен к производству на базе ПЛК. системы. Это делает клапан пригодным для автоматического дозирования, многолинейной транспортировки и контроля рецептуры. производство.

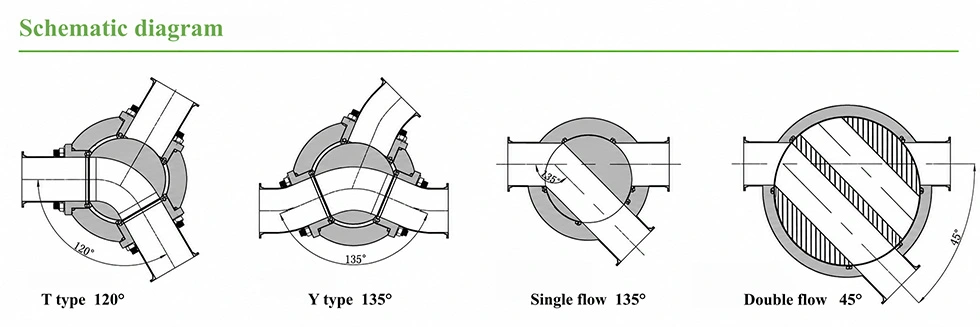

Три конфигурации пути потока

AVM предлагает различные конструкции внутренних каналов в зависимости от характеристик материала и технологических требований.

Конфигурация Y-типа

Доступная с углами потока 120° или 135°, эта конфигурация позволяет входному отверстию сообщаться с любым выходным отверстием или быть изолирован. Изогнутый внутренний канал помогает минимизировать задержку материала и потерю давления.

Одноканальная конфигурация

Одноканальная заглушка обеспечивает относительно прямой проход потока, что делает ее подходящей для применений, требующих простое отведение материала и эффективная передача порошка.

Двухканальная конфигурация

Двухканальная конструкция предназначена для более абразивных материалов. С меньшими углами переключения, примерно 30°. или 45°, вилка требует ограниченного вращения во время работы.

Для высокоабразивных продуктов заглушку можно повернуть на 180° во время технического обслуживания, чтобы использовать неизношенную поверхность. Это помогает продлить срок службы компонентов и сократить частоту замены.

Разработан для стабильности потока порошка

Накопление порошка внутри отводного клапана может привести к перекрестному загрязнению, неравномерному сливу и увеличению требования к уборке.

AVM использует плавные внутренние переходы, чтобы свести к минимуму острые углы, где могут собираться сухие сыпучие материалы. Дизайн помогает поддерживать более последовательный путь транспортировки, одновременно сокращая ненужные потери давления.

Для фармацевтической и пищевой промышленности используются полированные поверхности, контактирующие с продуктом, и уплотнительные материалы, соответствующие требованиям FDA. доступен.

Гигиеничная конструкция из нержавеющей стали

Санитарный отводной клапан Y-типа для сухих сыпучих материалов может быть изготовлен из нержавеющей стали SS304, SS316L, титана TA2 или дуплекса. 2205, в зависимости от коррозии, истирания и технологических требований.

В санитарных целях поверхности, контактирующие с продуктом, могут достигать Ra <0,6 мкм. Соответствующие требованиям FDA PTFE, EPDM, силикон и Доступны уплотнительные материалы FKM.

Конфигурации, совместимые с CIP/SIP, также могут поставляться для применений, требующих упрощенной очистки и гигиены. контроль процесса.

Типичные применения

Передача фармацевтического порошка

Используется для транспортировки API и HPAPI, загрузки, выгрузки порошков, систем удержания и производства таблеток или капсул. линии, где различные места назначения процесса должны выбираться автоматически.

Обращение с литиевыми батареями

Подходит для графитовых, катодных и анодных материалов, где требуется контролируемая подача и защита дорогостоящих порошков. важно.

Производство пищевых продуктов и нутрицевтиков

Используется для сухого молока, муки, сахара, пищевых добавок и пищевых ингредиентов, перемещаемых между силосами, бункерами и перерабатывающее оборудование.

Транспортировка химических и абразивных порошков

Двухканальную конфигурацию можно выбрать для работы со специальными химикатами и абразивными сыпучими материалами, где требуется внутренний износ. сопротивление является основным фактором.

Технические характеристики

Отводной клапан Y-типа по сравнению со стандартным запорным клапаном

Заявки и отзывы клиентов

Фармацевтическая многолинейная линия для переноса порошков

Фармацевтическому производителю необходимо было передать один поток порошка на две разные технологические линии в соответствии с требованиями производственная партия. Предыдущая схема требовала наличия нескольких запорных клапанов, что увеличивало количество точки подключения и операции по очистке.

Компания AVM поставила отводной клапан Y-типа с пневматическим приводом. Заказчик интегрировал привод в систему ПЛК. поэтому пункт назначения транспортировки может быть выбран автоматически. Отзывы клиентов были сосредоточены на более простом маршруте. переключение, меньшее количество ручных операций и более последовательная передача порошка между производственными партиями.

Транспортировка абразивного материала

Переработчику аккумуляторных материалов требовался отводной клапан для направления абразивного порошка между двумя последующими хранилищами. системы. Заказчик был особенно обеспокоен внутренним износом, поскольку клапан мог срабатывать неоднократно. в условиях абразивного материала.

Компания AVM рекомендовала двухканальную конфигурацию с вариантом из износостойкого материала. Заказчик подчеркнул реверсивная конструкция заглушки как практическое преимущество при техническом обслуживании, поскольку во время обслуживания заглушку можно вращать для использовать менее изношенную поверхность и продлить срок службы.

Сертификаты и соответствие

Сантехнические клапаны AVM могут быть оснащены уплотнительными материалами, соответствующими требованиям FDA, и гигиеническими конструкциями, поддерживающими Производство, ориентированное на GMP. Применимые конфигурации также могут поставляться с качеством 3-A, CE и ISO 9001. документация о соответствии.

Часто задаваемые вопросы

Какова основная цель отводного клапана Y-типа?

Он перенаправляет материал с одного входа на два выбираемых выхода, позволяя автоматически переключаться между различными маршруты транспортировки или обработки.

Какие материалы он может обрабатывать?

Санитарный отводной клапан Y-типа для сухих сыпучих порошков подходит для порошков, гранул, пеллет и других сыпучих материалов. сухие сыпучие материалы. Для абразивных изделий доступны износостойкие конфигурации.

Можно ли автоматизировать клапан?

Да. Пневматический привод позволяет интегрировать клапан с ПЛК и другими автоматизированными системами управления технологическими процессами.

Какой материал рекомендуется для фармацевтического применения?

Нержавеющая сталь SS316L обычно предпочтительна для компонентов, контактирующих с продуктом, в гигиенических фармацевтических применениях.

Можно ли очистить клапан методом CIP/SIP?

Да. Доступны конфигурации, совместимые с CIP/SIP, в соответствии с технологическими и санитарными требованиями.

Какие герметизирующие материалы доступны?

Уплотнительные материалы из PTFE, EPDM, силикона и FKM, соответствующие требованиям FDA, можно выбирать в зависимости от продукта и условий эксплуатации. условия.
