Что касается линий санитарной обработки, покупатели обычно уделяют внимание времени очистки, риску загрязнения продукта, точности подачи, производительность уплотнения и время простоя на техническое обслуживание. Санитарный поворотный шлюзовой клапан быстрой очистки AVM решает эти проблемы. требования благодаря конструкции, быстро очищаемой без инструментов, полированным поверхностям, контактирующим с продуктом, быстрому снятию ротора и точная повторная центровка ротора после сборки.

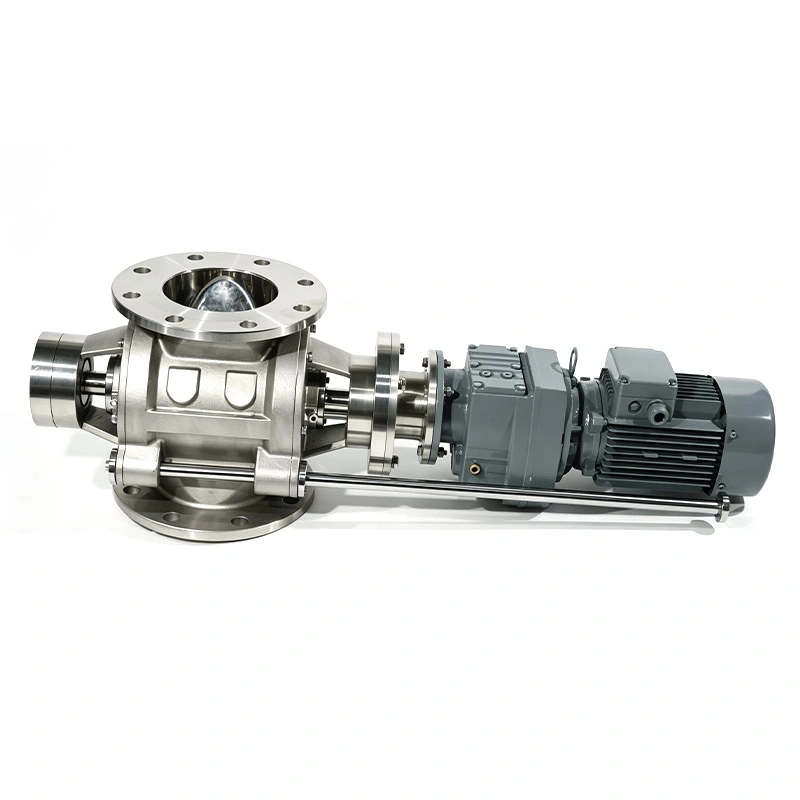

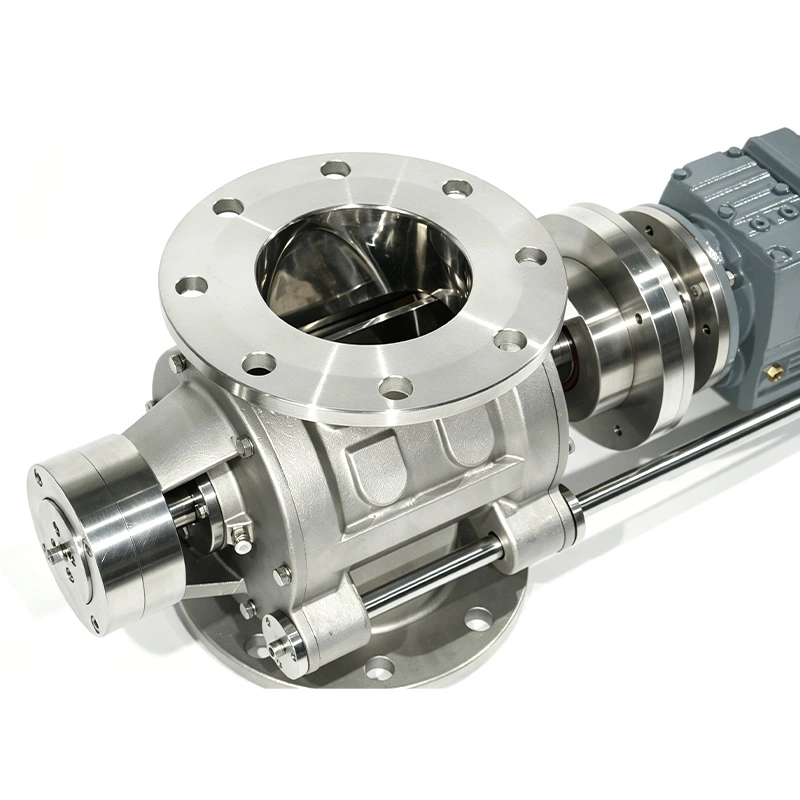

Санитарный поворотный воздушный шлюзовой клапан Quick-Clean предназначен для быстрой разборки и очистки без сложных операций. инструменты. Механизмы быстрого демонтажа или быстрой блокировки обеспечивают прямой доступ к ротору и внутренним компонентам. помогая операторам выполнять проверку и очистку с меньшими простоями.
Специальная система позиционирования помогает ротору и концевым пластинам вернуться в правильное положение во время повторной сборки. Это сокращает объем работ по регулировке после очистки и помогает поддерживать стабильные рабочие характеристики.

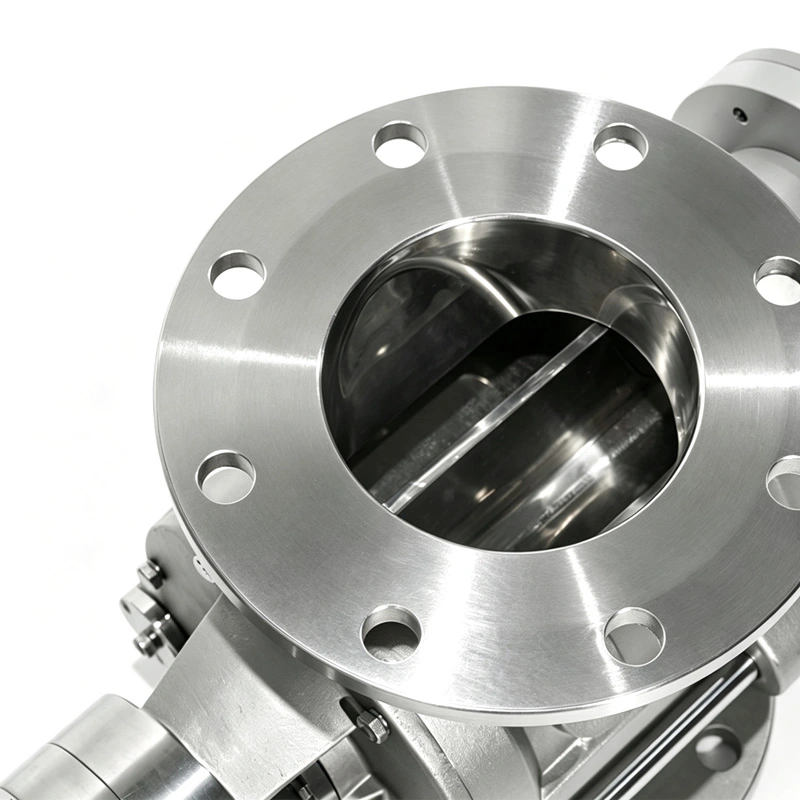

Поверхности, контактирующие с продуктом, имеют полированную поверхность Ra < 0,4 мкм, что помогает уменьшить удержание материала. и упростить очистку. Компоненты, контактирующие со средой, могут быть изготовлены из нержавеющей стали SS304 или SS316L, в зависимости от требуемых требований. уровень коррозионной стойкости и условия технологического процесса.
Многолопастной ротор обеспечивает непрерывную и контролируемую выгрузку материала, сохраняя при этом разделение под давлением. между вышестоящим и нижестоящим оборудованием. Это делает клапан пригодным как для положительного давления, так и для вакуума. пневмотранспортные системы.
Вращательная транспортировка бережно переносит порошки и гранулы через карманы ротора. По сравнению с более агрессивные методы транспортировки, что помогает уменьшить повреждение частиц и сохранить более однородный материал характеристики при непрерывном кормлении.
Материал поступает в поворотный клапан через входное отверстие и заполняет карманы между лопатками ротора. Когда ротор вращается, материал переносится к выпускному отверстию и выгружается с контролируемой скоростью.
В то же время ротор обеспечивает функцию воздушного шлюза между входом материала и системой транспортировки. Это помогает поддерживать перепад давления, необходимый для пневматической транспортировки, обеспечивая при этом непрерывную подачу материала.
Тот же принцип работы можно использовать под силосами, бункерами, бункерами и другим погрузочно-разгрузочным оборудованием. там, где требуется контролируемый слив и надежный поток.
Ротор и внутренние компоненты можно снять без обычных инструментов, что позволяет операторам получить доступ к ним. зоны контакта с продуктом непосредственно для очистки и проверки.
После очистки система позиционирования помогает точно выровнять ротор и торцевую пластину. Это помогает уменьшить время повторной сборки и сводит к минимуму риск неправильного позиционирования.
Сочетание быстрой разборки, легкой очистки и упрощенной обратной сборки позволяет командам технического обслуживания вернуть клапан для более быстрого обслуживания, что особенно важно для производственных линий, требующих частой санитарной обработки.
Подходит для обычных порошков и гранул, требующих надежной подачи и выгрузки.
Предоставляет дополнительные возможности настройки для применений с различными характеристиками потока материала и производительностью. требования.
Разработан для применений, где требуется более плавная обработка материалов и улучшенные характеристики заполнения карманов.
Подходит для мелкодисперсных порошков и для применений, где важно уменьшить удерживание материала или контролировать объем карманов.
Конфигурацию ротора можно выбрать в соответствии со свойствами материала, требуемой производительностью и условиями процесса.
AVM предлагает различные конфигурации материалов и уплотнений в соответствии с требованиями санитарной обработки.
Корпус, контактирующий с продуктом, может быть изготовлен из нержавеющей стали SS316L или SS304, а компоненты, не контактирующие с продуктом, могут быть изготовлены из нержавеющей стали. СС304. Дополнительные покрытия ротора включают нейлон, керамику и ПТФЭ.
Доступные материалы уплотнений включают витон (FKM), EPDM, PTFE и силикон. Доступны варианты уплотнений, соответствующие требованиям FDA. для применимых пищевых и фармацевтических применений.
Клапан можно установить под силосами и бункерами для контролируемой подачи крахмала, сухого молока, кофейного порошка, сахар и другие пищевые ингредиенты. Его гигиеническая конструкция и конструкция, обеспечивающая быструю очистку, позволяют проводить частую очистку. требования.
Санитарный поворотный воздушный шлюзовой клапан AVM Quick-Clean можно использовать для перекачивания АФС, вспомогательных веществ и порошков в фармацевтическое производство. Полированные поверхности, контактирующие с продуктом, и конструкция очистки, не требующая инструментов, помогают сократить расход материала. риск удержания и перекрестного загрязнения.
Клапан обеспечивает контролируемую подачу пигментов, добавок, катализаторов и специальных порошков там, где они стабильны. при сливе важны чистота продукта и надежная герметизация.
Поворотный клапан действует как воздушный шлюз как в системах транспортировки с положительным давлением, так и в вакуумных системах транспортировки. Он обеспечивает непрерывную подачу материала, помогая поддерживать перепад давления, необходимый для стабильной пневматической транспортировки.
Устанавливаемый под силосами, бункерами или бункерами для хранения, клапан обеспечивает равномерную выгрузку порошка и гранулированного материала. для процессов смешивания, смешивания и упаковки, помогая улучшить повторяемость партий.
Санитарный поворотный шлюзовой клапан Quick-Clean можно использовать для работы с графитовыми порошками, проводящими добавками, катодные материалы, анодные материалы и другие мелкие аккумуляторные материалы. Строительство СС, контролируемый сброс и Характеристики уплотнения помогают обеспечить чистую и стабильную транспортировку материала.
| Спецификация | Подробности |
| Размер | 6–100 дюймов / Ду150–Ду300 |
| Рабочее давление | от -0,1 МПа до +0,15 МПа |
| Максимальное давление | До 1,5 бар |
| Роторная лопасть | 6–12 лопастей |
| Типы роторов | Прямой, регулируемый, спиральный/радиусный карман, уменьшенного объема/неглубокий карман |
| Облицовка ротора | Нейлон, Керамика, ПТФЭ |
| Рабочая температура | от -20°C до +150°C, в зависимости от материала уплотнения |

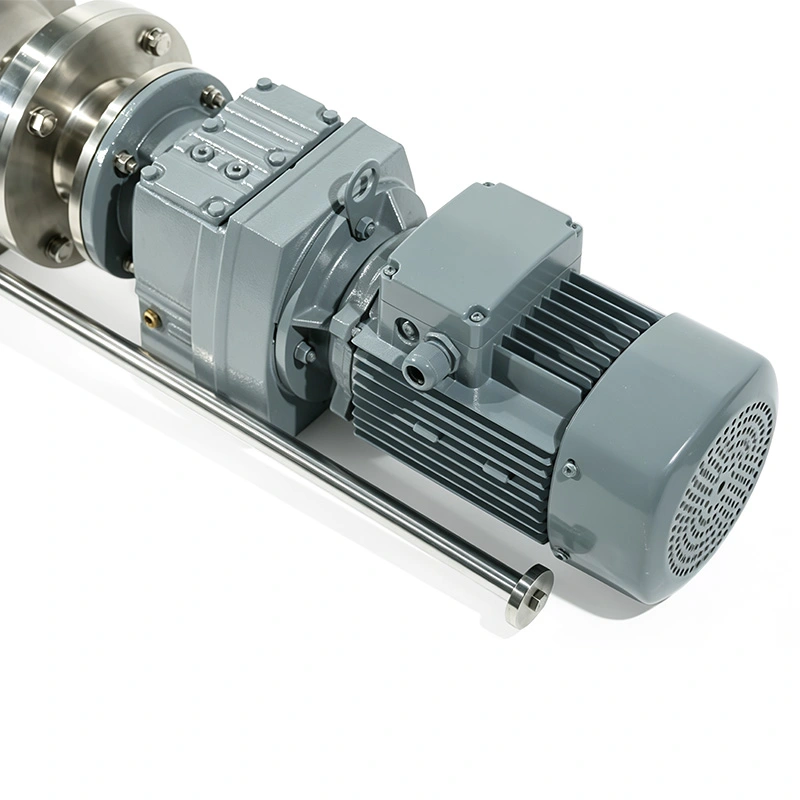

| Активация | Стандартный мотор-редуктор/взрывозащищенный двигатель |
| Контактный материал с продуктом | СС316Л/СС304 |
| Материал, не контактирующий с продуктом | СС304 |
| Стандартное уплотнение | Негерметичное закрытие |
| Варианты уплотнений | FKM, EPDM, PTFE, силикон |
| Контакт с продуктом | Ra < 0,4 мкм |
| Связь | Фланец |
| Стандарты подключения | Класс ANSI 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Ключевое соображение | Санитарный ротационный шлюз AVM с быстрой очисткой | Стандартный поворотный шлюз |
| Очистка | Быстрая разборка без инструментов | Обычно требуется дополнительная работа по разборке |
| Контактная информация о продукте | Полированные сантехнические поверхности | Зависит от дизайна |
| Доступ к ротору | Быстрое удаление | Как правило, больше шагов по техническому обслуживанию |
| Сборка | Система позиционирования помогает выравниванию | Может потребоваться ручное выравнивание |
| Материалы | Варианты SS304/SS316L | Варианты материалов различаются |
| Уплотнения | Доступны варианты, соответствующие требованиям FDA | Зависит от конфигурации |
| Приложение | Пищевая, фармацевтическая, молочная, биотехнологическая, тонкая химия | Общая обработка сыпучих материалов |
Заказчику фармацевтического производства потребовался поворотный шлюзовой затвор, который можно было бы часто открывать для очистки без необходимости длительные процедуры технического обслуживания. Заказчик выбрал конструкцию быстрой очистки AVM, поскольку ротор можно снять. без обычных инструментов. После очистки система позиционирования помогла упростить повторную центровку ротора и снизить сборочные работы.
Клиент из пищевой промышленности использовал поворотный клапан под бункером для хранения порошка для непрерывной подачи ингредиентов. Заказчик сделал акцент на гигиенических поверхностях и стабильном сливе. Степень контакта с продуктом Ra < 0,4 мкм и конструкция из полированной нержавеющей стали помогла удовлетворить требования клиентов к очистке, сохраняя при этом постоянство материальный поток.
Клиент интегрировал поворотный шлюзовой шлюз в линию пневматической транспортировки, где обеспечивается стабильная подача и изоляция давления. были важны. Клапан обеспечивал непрерывную подачу материала при сохранении необходимого перепада давления. между бункером и конвейером, помогая клиенту добиться более стабильной производительности транспортировки.
AVM имеет множество международных сертификатов и квалификаций соответствия, включая санитарные стандарты 3-A, ISO. Соответствие стандартам 9001, CE и FDA. Эти сертификаты подтверждают приверженность AVM гигиеническому дизайну и стабильному качеству. контроль и надежность производства для пищевой, фармацевтической, молочной, биотехнологической и другой санитарной обработки. приложения.
Санитарный поворотный воздушный шлюзовой клапан Quick-Clean предназначен для поддержки производственных сред, соответствующих требованиям GMP, с полированные поверхности, контактирующие с продуктом, конструкция из санитарной нержавеющей стали и варианты уплотнений, соответствующие требованиям FDA для применимых приложений.
Для клиентов, приобретающих поворотные шлюзовые клапаны санитарного назначения, AVM предоставляет сертификацию и документацию на материалы. в соответствии с требованиями проекта, помогая поддерживать аудит качества, проверку оборудования и гигиенический процесс соответствие.
Подходит для пищевой, фармацевтической, молочной, биотехнологической, тонкой химической промышленности и литиевых батарей. применения, а также системы пневматической транспортировки и обработки сыпучих материалов.
Да. AVM предлагает различные конфигурации роторов, включая прямые лопасти, регулируемые лопасти, спиральный/радиусный карман и модели с уменьшенным объемом/неглубокими карманами. Выбор может основываться на характеристиках материала, требуемой производительности и условия кормления.
Компоненты, контактирующие с продуктом, доступны из нержавеющей стали SS304 и SS316L. Различные варианты футеровки ротора, включая нейлон, Керамика и ПТФЭ также доступны для особых требований к погрузочно-разгрузочным работам.
Доступные варианты включают FKM (Витон), EPDM, PTFE и силикон. Уплотнительные материалы, соответствующие требованиям FDA, могут быть выбраны для применимые приложения санитарной обработки.
Да. Конструкция быстрой очистки позволяет быстро снимать ротор и внутренние компоненты без использования традиционных инструменты. Это обеспечивает более легкий доступ для очистки, осмотра и обслуживания.
Да. Поворотный воздушный шлюз может использоваться как в системах пневмотранспорта с положительным давлением, так и в вакуумных системах, обеспечивая непрерывная подача материала, помогая поддерживать изоляцию от давления.
Клапан подходит для порошков, гранул, хлопьев и других сыпучих материалов, включая крахмал, сухое молоко, кофе. порошок, сахар, фармацевтические порошки, пигменты, добавки, графит и аккумуляторные материалы.
Стандартный диапазон рабочих температур составляет от -20°C до +150°C, в зависимости от выбранного материала уплотнения и фактических условий эксплуатации. условия процесса.
