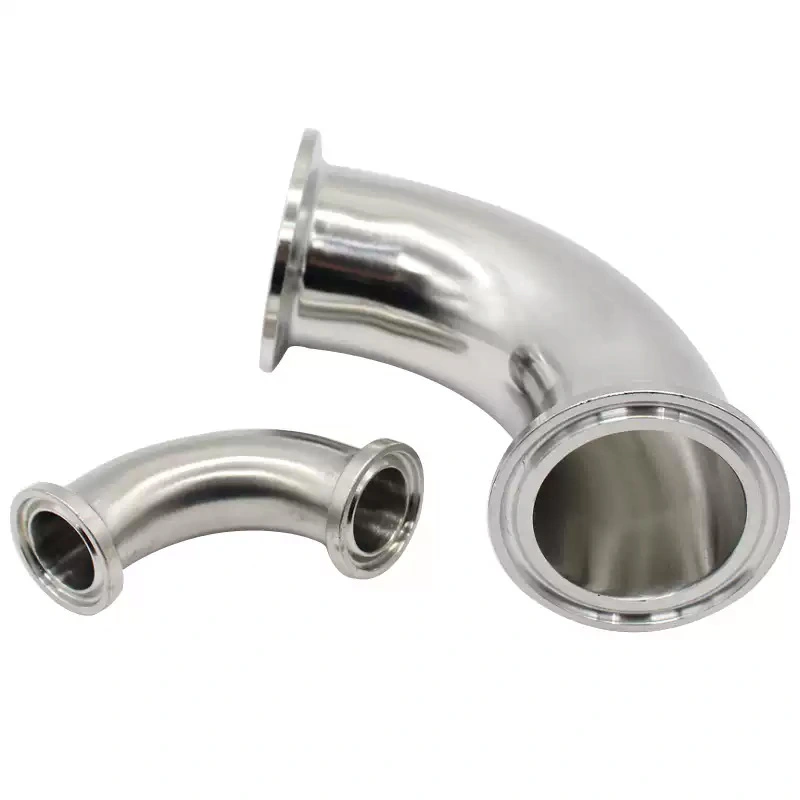

Гигиеническое колено и трубка DIN из нержавеющей стали

Основанная на гигиенических фитингах DIN 11852 и серии трубок DIN 11850, линейка гигиенических колен и трубок DIN из нержавеющей стали охватывает колена 45°, колена 90° и возвратные колена 180°, с стыковой сваркой, зажимом DIN и резьбовым соединением DIN варианты. Гладкое внутреннее отверстие помогает уменьшить скопление продукта и обеспечивает эффективную очистку и дренаж. во время рутинной технологической операции.

Для систем, требующих более высокой чистоты поверхности, доступна электрополировка для достижения чистоты внутренней поверхности. Ra ≤ 0,4 мкм. Фитинги также могут быть интегрированы в системы трубопроводов, совместимые с CIP/SIP, в соответствии с Требования к полной технологической установке.

Конфигурация продукта

1. Совместимость со стандартом DIN

Ассортимент гигиенических колен и трубок AVM соответствует требованиям к размерам DIN, что обеспечивает единообразную установку с совместимые компоненты санитарно-гигиенических трубопроводов. Фитинги DIN 11852 можно сочетать с трубками серии DIN 11850, что помогает покупателям. упростить выбор компонентов при проектировании или расширении санитарных технологических трубопроводов.

2. Выбор нержавеющей стали

SUS304/1.4301 подходит для общесанитарных применений, где хорошая коррозионная стойкость и механическая стойкость. производительность обязательна. SUS316L/1.4404 обеспечивает более высокую коррозионную стойкость и больше подходит для фармацевтические, биотехнологические, высокочистые и химически требовательные технологические среды.

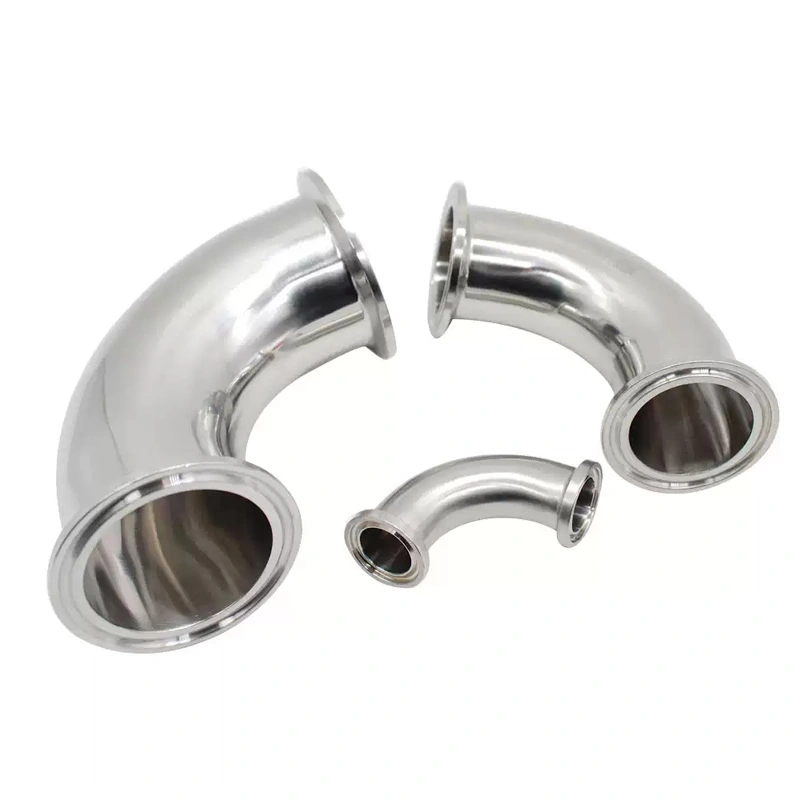

3. Колено и варианты соединения

Различные схемы расположения труб требуют разных конфигураций фитингов. AVM обеспечивает колена под углом 45° для постепенного направления. сменные колена на 90° для стандартной прокладки под прямым углом и возвратные колена на 180° для компактных U-образных труб. договоренности.

Варианты соединения включают стыковую сварку, зажим DIN и резьбовые соединения DIN, что позволяет выбирать фитинги. в зависимости от метода установки, требований к техническому обслуживанию и существующей конфигурации трубопроводов.

Чистота поверхности и очищаемость

Состояние внутренней поверхности сантехнического оборудования напрямую влияет на эффективность очистки и сохранение продукта. АВМ В гигиеническом колене и трубке DIN из нержавеющей стали используется гладкое внутреннее отверстие, чтобы свести к минимуму неровности поверхности. технологические среды могут накапливаться.

Стандартная чистота поверхности Ra ≤ 0,8 мкм, тогда как электрополировка может обеспечить внутреннюю чистоту Ra ≤ 0,4 мкм при нужна более гладкая поверхность.

Конструкция с малым мертвым пространством облегчает очистку и дренаж и может использоваться в технологических системах. включение процедур CIP и SIP. Фактические условия очистки и стерилизации следует оценивать в соответствии с ко всей системе трубопроводов и технологическим средам.

Технические характеристики

Где используются фитинги

1. Переработка продуктов питания и напитков

Фитинги подходят для санитарных трубопроводов, используемых для молока, напитков, жидких пищевых ингредиентов, соусов и т. д. технологические жидкости. Гладкие внутренние поверхности помогают уменьшить задержку материала и упростить рутинную очистку.

2. Фармацевтика и биотехнология

Конструкция из нержавеющей стали SUS316L и дополнительная электрополировка делают фитинги пригодными для использования в технологических трубопроводах с высокой степенью чистоты. используется в фармацевтических и биотехнологических предприятиях. Их можно включать в технологические линии, где их можно контролировать. требуется состояние поверхности и очистка CIP/SIP.

3. Переработка молочных продуктов

Гигиеническое колено и трубка DIN из нержавеющей стали можно использовать для переработки молока, сливок, производства йогурта и т. д. другие применения в молочной промышленности, требующие гигиенических соединений и надежной коррозионной стойкости.

4. Чистые и высокочистые системы

Фитинги также могут использоваться в чистых технологических и высокочистых трубопроводных системах, где низкое удержание продукта, гладкая поверхность. внутренние поверхности и постоянная совместимость размеров являются важными критериями выбора.

Рекомендации по установке и техническому обслуживанию

Правильный выбор колена и трубки должен учитывать диаметр трубки, угол изгиба, тип соединения, материал. марка и требуемая обработка поверхности. Выбранный фитинг должен соответствовать размерам и стандарту подключения существующий санитарный трубопровод.

Для сварных установок следует использовать соответствующие процедуры санитарной сварки для поддержания целостности и чистота внутреннего тракта потока. Для клэмповых соединений следует выбирать совместимые прокладки и хомуты. в зависимости от условий процесса.

Во время технического обслуживания внутреннюю поверхность следует проверять на наличие царапин, коррозии, отложений или других повреждений. это может повлиять на гигиенические характеристики. Процедуры очистки должны быть установлены в соответствии с фактической средой и требования к процессу.

Сертификаты и гигиенические требования

Для проектов, требующих соблюдения признанных гигиенических стандартов, AVM может предоставить конфигурации продукта и документацию. в соответствии с требованиями заказчика. Можно учитывать требования 3-A, EHEDG и FDA. при выборе материалов, отделки поверхности, уплотнительных компонентов и общей конфигурации санитарно-гигиенических трубопроводов.

Сертификационная документация или документация о соответствии должны быть подтверждены компанией AVM в соответствии с конкретной моделью продукта. требования к материалам, отделке и заказу, а не предполагаются для каждой конфигурации.

Руководство по выбору продукта

Почему стандарты DIN 11852 и DIN 11850 имеют значение

При покупке сантехнических колен и трубок совместимость размеров так же важна, как и выбор материала. DIN 11852 содержит спецификации фитингов, а DIN 11850 определяет соответствующую серию гигиенических трубок.

Использование совместимых компонентов DIN помогает уменьшить проблемы при установке, вызванные несоответствием размеров, и делает инженерным группам стало проще настраивать системы санитарно-гигиенических трубопроводов. Для проектов замены покупатели должны подтвердить существующие размеры трубок и требования к соединениям перед заказом.

Информация о поставках и заказах AVM

AVM поддерживает проекты санитарно-технических трубопроводов с различными марками материалов, размерами, углами, методами соединения и поверхностями. требования к отделке. Покупатели могут предоставить необходимый размер DN, марку материала, угол колена, тип соединения, поверхность. отделка и подача заявки при запросе предложения.

Для индивидуальных проектов или проектов высокой чистоты AVM может подтвердить применимую материальную и техническую документацию в соответствии с до окончательной конфигурации.

Часто задаваемые вопросы

1. Какие материалы доступны для изготовления гигиенического колена и трубки DIN?

Стандартные варианты материалов: SUS304/1.4301 и SUS316L/1.4404. SUS316L обычно предпочтительнее для применения, требующие более высокой коррозионной стойкости или более высокой чистоты.

2. Какие размеры доступны?

Ассортимент продукции охватывает от DN10 до DN200. Требуемый размер следует выбирать в зависимости от диаметра трубки и расхода. Требования к системе санитарно-технического трубопровода.

3. Какие углы локтей я могу заказать?

AVM обеспечивает возвратные изгибы на 45°, 90° и 180°. Колено 90° обычно используется для стандартных изменений направления, в то время как колено 90° обычно используется для стандартных изменений направления. Конфигурации 45° и 180° выбираются в зависимости от конкретной схемы трубопровода.

4. Можно ли подвергать фитинги электрополировке?

Да. Стандартная обработка внутренней поверхности Ra ≤ 0,8 мкм, а дополнительная электрополировка Ra ≤ 0,4 мкм. Доступен для применений, требующих более гладкой внутренней поверхности.

5. Подходят ли эти фитинги для CIP и SIP?

Да. Гигиеничная конструкция совместима с технологическими системами CIP/SIP. Однако фактическая температура, химическая концентрацию, частоту очистки и условия стерилизации следует оценивать по всей системе. конфигурация.

6. Какие типы подключения доступны?

Доступные варианты включают стыковую сварку, зажим DIN и резьбовое соединение DIN. Покупатели должны выбрать соединение на основе существующих стандартов трубопроводов и требований к техническому обслуживанию.

7. Каков срок производства?

Стандартный срок изготовления 7–10 дней. Фактический график доставки зависит от количества заказа, продукта технические характеристики, доступность материалов и требования к настройке. Срочные заказы могут быть подтверждены через AVM. перед заказом.

8. Каковы условия оплаты?

Стандартные условия оплаты: 30% депозит и 70% остаток перед отправкой T/T или L/C. Заказы на небольшие суммы должны быть оплачены в полном объеме до начала производства.

9. Как упаковываются колена и трубки DIN для экспорта?

Продукция надежно упаковывается в бумажные и деревянные ящики для международной перевозки. Упаковка может быть организованы в соответствии с размером продукта, количеством заказа и требованиями к доставке.
