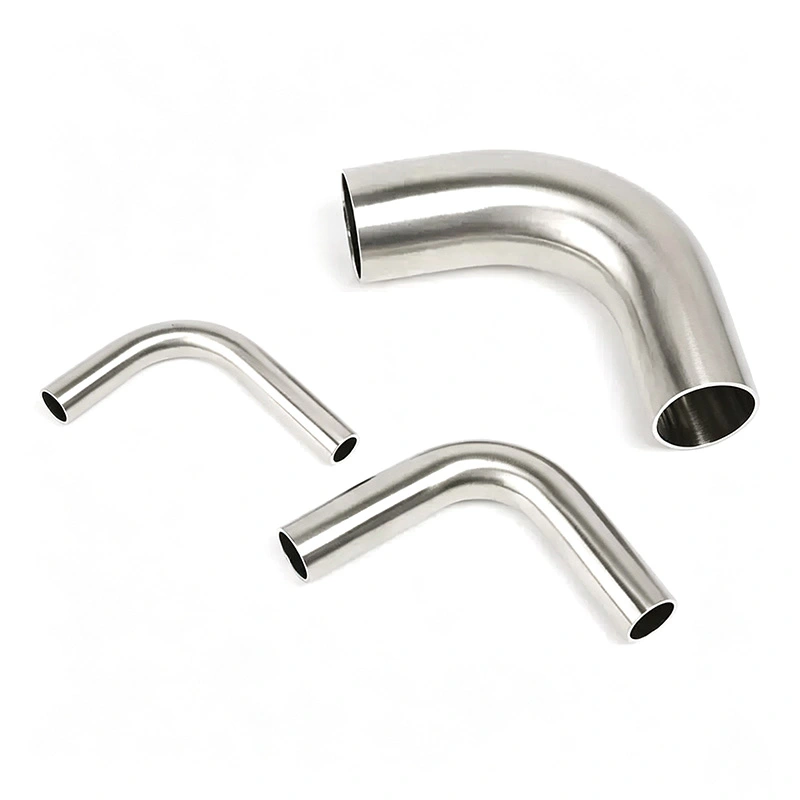

Колено и трубка BPE 90° из санитарной нержавеющей стали

Колено и трубка BPE 90° из санитарной нержавеющей стали подходят для технологических систем в биофармацевтической, биотехнология, фармацевтика, продукты питания и напитки, молочная промышленность, полупроводники, косметика и другие отрасли высокой чистоты. отрасли. Он может поставляться для применений, требующих гигиенических требований ASME BPE, 3-A, EHEDG и FDA. требований в зависимости от выбранного материала, отделки, конфигурации и применимой документации.

AVM предлагает конфигурации под углом 45°, 90° и 180°, с вариантами соединения под стыковую сварку и Tri-Clamp для различных схемы расположения сантехнических трубопроводов.

Конфигурация продукта

1. Варианты угла наклона локтя

Отводы AVM из санитарной нержавеющей стали доступны в конфигурациях 45°, 90° и 180°. Опция 45° используется там, где требуется постепенное изменение направления трубопровода, а колено 90° подходит для перпендикулярной трубы связи. Обратный изгиб на 180° позволяет трубопроводу менять направление в пределах компактной технологической схемы.

Колено 90° доступно в конфигурациях 1,0D с коротким радиусом и 1,5D с длинным радиусом, что позволяет инженерам выбирать подходящая геометрия в соответствии с доступным пространством для установки и требованиями к трубопроводам.

2. Варианты подключения

Фитинг доступен с соединениями под стыковую сварку и Tri-Clamp. Стыковые сварные соединения обеспечивают постоянную гигиеничность. соединение для фиксированных технологических трубопроводов, а соединения Tri-Clamp позволяют ускорить установку, разборку, проверку и техническое обслуживание.

Выбор соединения должен основываться на существующей системе труб, применимом стандарте трубопроводов, методе установки, и требования к техническому обслуживанию.

3. Диапазон размеров трубок

Санитарная система колен и трубок охватывает размеры трубок с наружным диаметром от 1/2 до 6 дюймов. Эта серия позволяет интегрировать фитинги. в различные конфигурации технологических трубопроводов, от небольших линий высокой чистоты до более крупных систем перекачки жидкости.

Качество материала и поверхности

1. Нержавеющая сталь ASTM A270.

Санитарные колена AVM изготавливаются из нержавеющей стали ASTM A270 TP304L или TP316L. TP304L подходит для многих общие санитарные применения, в то время как TP316L обеспечивает улучшенную коррозионную стойкость для более требовательных технологические среды и приложения высокой чистоты.

При выборе материала следует учитывать технологическую среду, температуру, условия коррозии, чистоту. требования и применимые спецификации проекта.

2. Контролируемая обработка внутренней поверхности.

Внутреннее отверстие имеет гладкую поверхность, предназначенную для уменьшения удержания продукта и обеспечения более чистого путь потока. Стандартная опция механической полировки обеспечивает Ra ≤ 0,51 мкм (20 мкдюйм), тогда как версии с электрополировкой может достигать Ra ≤ 0,38 мкм (15 мкдюйм).

Контролируемое качество поверхности особенно важно в тех случаях, когда остатки продуктов, микробиологическая загрязнение или трудная очистка могут повлиять на качество продукции.

3. Полностью дренируемая гигиеническая геометрия.

Внутренняя структура спроектирована таким образом, чтобы свести к минимуму щели и места, где технологическая среда может оставаться после слива. Это обеспечивает более эффективную очистку и помогает уменьшить количество остаточного материала при переключении процесса.

Конструкция подходит для систем, использующих процедуры CIP и SIP, при условии полной конфигурации системы и условия эксплуатации.

Гигиенические стандарты и их соответствие

1. Требования ASME BPE

Колено и трубка BPE 90° из санитарной нержавеющей стали предназначены для технологических трубопроводов высокой чистоты с ссылка на требования ASME BPE. Выбор материала, обработка поверхности, размеры, соединения и изготовление. Требования могут быть указаны в соответствии с требованиями проекта.

2. Приложения 3-A и EHEDG

Санитарное исполнение подходит для гигиенических технологических систем, в которых соблюдаются принципы гигиенического проектирования 3-A и EHEDG. требуется. Гладкие внутренние поверхности, уменьшенное удержание продукта и дренируемые конструкции, поддерживающие конструкции, где большое значение имеют возможность очистки и контроль загрязнения.

3. Требования к материалам, связанные с FDA

Фитинг можно настроить для применений, требующих соответствия материалов требованиям FDA, в зависимости от выбранного уплотнительные материалы, материалы, контактирующие с продуктом, и соответствующая документация. Покупатели должны указать необходимое FDA. документации или требованиям соответствия перед заказом.

Для проектов, требующих официальной сертификации или специальной документации о соответствии, AVM может подтвердить применимый стандарт ASME. Требования BPE, 3-A, EHEDG и FDA в соответствии с фактической конфигурацией продукта.

Приложения

1. Биофармацевтическая обработка

Санитарное колено используется в технологических трубопроводах высокой чистоты для фармацевтического и биофармацевтического производства. включая перекачку жидкости, системы составления рецептур, распределение очищенной воды, соединения технологического оборудования и другое гигиенические применения.

2. Биотехнологические системы

Типичные области применения включают системы ферментации, трубопроводы биореакторов, системы распределения чистой жидкости, технологические сосуды, системы отбора проб и другое биотехнологическое оборудование, где важен контроль загрязнения.

3. Переработка продуктов питания и напитков

Фитинг можно устанавливать в санитарных трубопроводах для молочных продуктов, напитков, жидких пищевых продуктов, соков, пивоварения и других продуктов. системы пищевой промышленности, где требуются гладкие поверхности и эффективная очистка.

4. Полупроводники и системы высокой чистоты.

Колено подходит для трубопроводов для жидкостей высокой чистоты в полупроводниковых приложениях, где контролируемая поверхность Важны отделка, качество материала из нержавеющей стали и пути потока с низким уровнем удерживания.

5. Фармацевтические и экологически чистые коммунальные системы

Фитинг также можно использовать в системах с чистыми жидкими средами и жидкостями высокой чистоты, где предусмотрены гигиенические соединения и контролируемые соединения. необходимы внутренние поверхности.

Технические характеристики

Рекомендации по выбору

1. Подтвердите марку материала

Покупатели должны выбрать TP304L или TP316L в зависимости от технологической среды и условий коррозии. Для более требовательных В условиях высокой чистоты или агрессивных средах TP316L обычно рассматривается там, где требуется его повышенная коррозионная стойкость. требуется.

2. Подтвердите диаметр трубки.

Внешний диаметр трубы должен соответствовать существующей системе технологических трубопроводов. Покупатели должны подтвердить необходимый размер перед заказом. Избегайте проблем с установкой или дополнительных переходных фитингов.

3. Выберите правильное соединение.

Соединения под сварку встык и соединения Tri-Clamp отвечают различным требованиям к установке. Стыковая сварка подходит для постоянного трубопроводных системах, а Tri-Clamp более удобен там, где оборудование необходимо часто отключать для осмотр или техническое обслуживание.

4. Укажите качество поверхности.

Отделку поверхности следует выбирать в соответствии с фактическими требованиями к чистоте, предъявляемыми в процессе. Механический полировка может применяться во многих санитарных целях, а электрополировка подходит для проектов, требующих более низких затрат. шероховатость поверхности и улучшенное состояние поверхности высокой чистоты.

5. Подтвердите документацию о соответствии

Для фармацевтических, биотехнологических, полупроводниковых и других регулируемых проектов покупатели должны подтвердить, Для проекта требуется соответствие ASME BPE, 3-A, EHEDG, FDA, сертификаты на материалы или специальная проверка. документация перед производством.

Производство и поставка АВМ

Компания AVM предлагает колена и трубки из санитарной нержавеющей стали BPE 90° для гигиенических и высокочистых технологических трубопроводных систем. Продукты могут быть сконфигурированы в соответствии с маркой материала, углом, радиусом, размером трубы, типом соединения, отделкой поверхности, и применимые санитарные требования.

Для проектов со строгими требованиями к документации AVM может подтвердить применимые материалы и документы о соответствии. в соответствии с окончательной конфигурацией продукта. Это позволяет покупателям определять технические требования еще до начала производства. вместо изменения спецификации трубопровода после поставки.

Часто задаваемые вопросы

1. Какие материалы доступны для изготовления санитарного колена и трубки BPE?

Колено и трубка BPE 90° из санитарной нержавеющей стали AVM доступны из нержавеющей стали ASTM A270 TP304L и TP316L. TP304L подходит для общих гигиенических применений, а TP316L предпочтителен для применений, требующих более высоких коррозионная стойкость или более требовательные технологические условия высокой чистоты.

2. Какие виды обработки поверхности доступны?

Санитарное колено доступно с механической или электрополированной внутренней поверхностью. Механическая полировка может достичь Ra ≤ 0,51 мкм (20 мкдюйм), а электрополировка может достичь Ra ≤ 0,38 мкм (15 мкдюйм). Соответствующая отделка может быть выбран в соответствии с требованиями технологической системы к чистоте и шероховатости поверхности.

3. Какие размеры доступны?

Компания AVM поставляет гигиенические колена и трубки BPE диаметром от 1/2 до 6 дюймов. Покупатели должны подтвердить необходимую трубку наружный диаметр и применимый стандарт размеров для обеспечения совместимости с существующими санитарными трубопроводами. система.

4. Доступно ли колено 90° с различными вариантами радиуса?

Да. Санитарное колено 90° доступно в конфигурациях 1,0D с коротким радиусом и 1,5D с длинным радиусом. Соответствующий Радиус можно выбрать в соответствии с расположением трубопровода, доступным пространством для установки и технологическими требованиями.

5. Какие типы подключения доступны?

Изделие доступно с соединениями под сварку встык и с соединениями Tri-Clamp. Стыковые сварные соединения подходят для постоянного гигиенические трубопроводы, а соединения Tri-Clamp упрощают установку, демонтаж, проверку и обслуживание.
