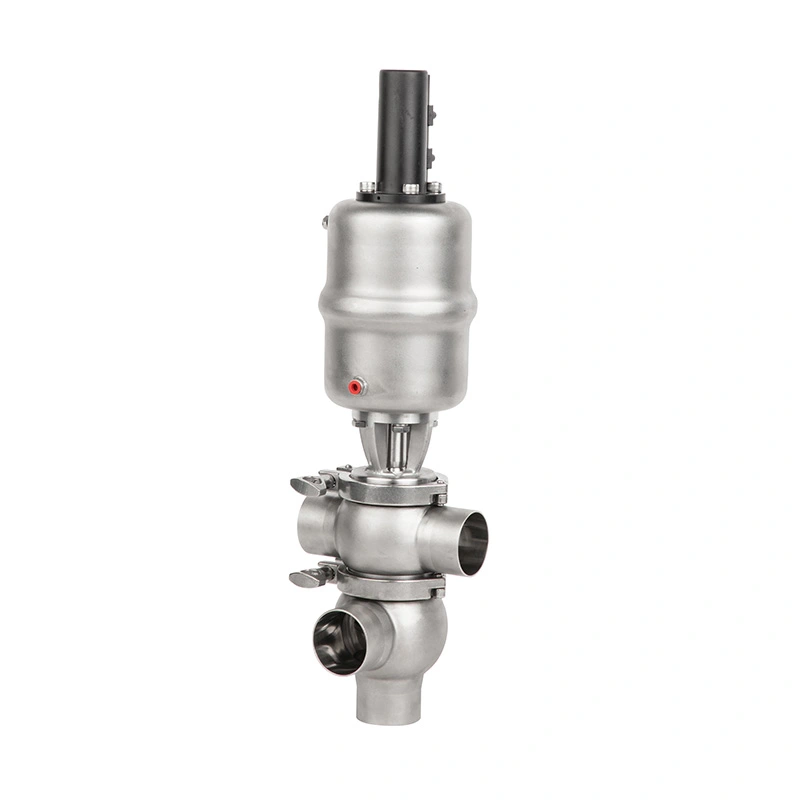

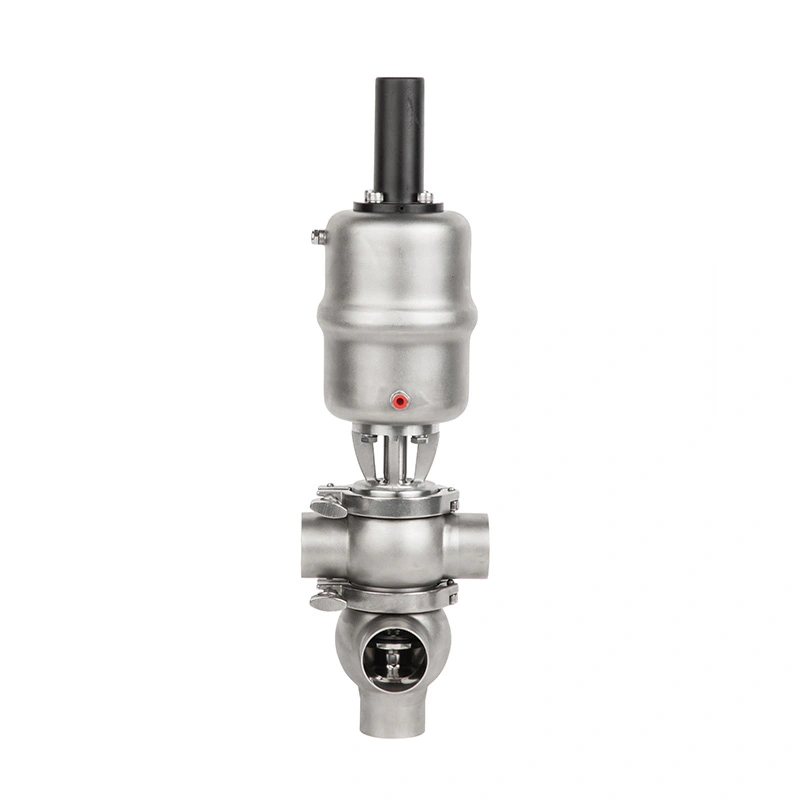

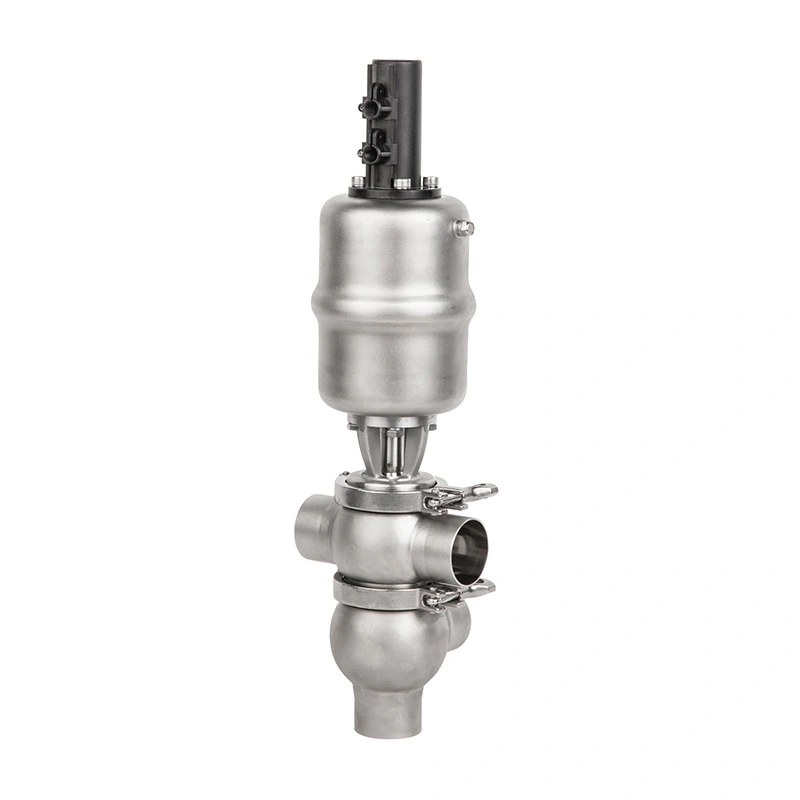

Детали из нержавеющей стали 316L, контактирующие с продуктом, тракт с малыми застойными зонами, обработка внутренней поверхности Ra <0,8 мкм и CIP/SIP. Благодаря совместимости, санитарный асептический отводной клапан AVM разработан для требовательных санитарных условий на молочных предприятиях, продукты питания и напитки, биотехнологии, косметика и тонкая химическая обработка.
Клапан может быть сконфигурирован с пневматическим приводом и дополнительными компонентами интеллектуального управления 24 В, что позволяет интеграция в автоматизированные системы обработки данных на базе ПЛК или РСУ.
Основная цель санитарного асептического отводного клапана AVM — направить жидкость из одного технологического маршрута в другой. без необходимости вручную менять соединения трубопроводов. Его можно применять для перекачки продукта, резервуара операции наполнения, выгрузки продукта, рециркуляции и переключения процессов.
Во время переключения производства или очистки различные технологические среды должны оставаться разделенными. Гигиеническое уплотнение Структура помогает изолировать технологические жидкости и снижает вероятность нежелательного смешивания продуктов при множественных потоках. пути подключены к одному и тому же клапанному узлу.
Автоматизированное перенаправление потока позволяет быстро и последовательно изменять технологические маршруты. Это особенно ценно для производственных линий, обрабатывающих несколько продуктов, где частое ручное управление клапанами может увеличить время простоя и внести эксплуатационные ошибки.
Все компоненты, контактирующие с продуктом, изготовлены из нержавеющей стали SS316L, что обеспечивает коррозионную стойкость и надежность. гигиенический материал для прямого контакта с технологическими средами.
Компоненты, не контактирующие с продуктом, изготовлены из нержавеющей стали SS304. AVM также может предоставить сертификат EN 10204 3.1. сертификат материала для применений, требующих прослеживаемости материала.
Внутренний канал потока спроектирован таким образом, чтобы свести к минимуму мертвые зоны, в которых могут оставаться остатки продукта или чистящие жидкости. после обработки.
Эта структура помогает снизить риск загрязнения и обеспечивает более стабильную эффективность очистки во время повторных операций. производственные циклы.
Обработка внутренней поверхности Ra <0,8 мкм обеспечивает гладкую поверхность контакта с продуктом, что помогает уменьшить количество остатков. адгезию и поддерживает гигиенические требования технологического процесса.
AVM предлагает уплотнительные материалы из EPDM, FKM и силикона. Все доступные материалы уплотнений соответствуют стандарту FDA 177.2600. требования.
Правильное уплотнение следует выбирать в зависимости от технологической среды, рабочей температуры, чистящих химикатов и Условия стерилизации.
Клапан предназначен для того, чтобы оставаться установленным во время CIP-мойки. Его гладкие внутренние поверхности и низкая мертвая опора. конструкция помогает чистящим жидкостям достигать критических зон и удалять остатки продукта без использования обычного клапана демонтаж.
При асептической обработке клапан поддерживает стерилизацию при температуре 134°C в течение максимум 20 минут. Это позволяет встраивать клапан в производственные системы, где требуется высокотемпературная поточная стерилизация. требуется.
Совместимость с CIP и SIP устраняет необходимость частого снятия вручную для плановой очистки и стерилизации. помогая сократить объем работ по техническому обслуживанию и повысить доступность оборудования.
Пневматическая конфигурация работает при давлении управляющего воздуха 5–8 бар, обеспечивая быстрое и повторяемое переключение клапана. для автоматизированных технологических линий.
Дополнительный интеллектуальный контроллер 24 В можно использовать для автоматической работы клапана и интеграции с уровнем предприятия. системы управления.
Датчик положения 24 В может обеспечить обратную связь о положении клапана в системе управления, помогая операторам и автоматизированным системам. оборудование подтверждает, достиг ли клапан требуемого рабочего положения.
Дополнительный электромагнитный клапан управляет пневматическим приводом, позволяя отводному клапану реагировать на автоматические сигналы. из систем ПЛК или РСУ.
| Элемент | Спецификация |
| Продукт | Санитарный асептический отводной клапан |
| Бренд | АВМ |
| Материал для контакта с продуктом | СС316Л |
| Материал, не контактирующий с продуктом | СС304 |
| Сертификат материала | EN 10204 3.1 Доступен |
| Материал уплотнения | ЭПДМ, ФКМ, силикон |
| Соответствие уплотнениям | FDA 177.2600 |
| Рабочая температура | от -20°С до +135°С |
| Стерилизация | 134°С, максимум 20 мин. |
| Рабочее давление | 0–5 бар, стандартный |
| Контроль давления воздуха | 5–8 бар |
| Отделка внутренней поверхности | Ра <0,8 мкм |
| Тип подключения | Tri-Clamp, стыковая сварка, фланец |
| Стандарт подключения | Серия DIN 11850, ASME, ISO, 3-A |
| Дополнительные аксессуары | Интеллектуальный контроллер 24 В, электромагнитный клапан, датчик положения 24 В |
Соединения Tri-Clamp представляют собой удобное решение для санитарных трубопроводных систем, где требуется регулярный осмотр, очистка, и требуется замена оборудования. Они широко используются в пищевой, молочной и фармацевтической промышленности. среды обработки.
Стыковые сварные соединения обеспечивают неразъемное соединение трубопроводов с плавным внутренним переходом. Они подходят для установок, где важны минимизация стыков и поддержание гигиенических условий потока.
Фланцевые конфигурации обеспечивают надежное механическое соединение для технологических систем, требующих удобного оборудования. интеграция и дизассемблирование.
AVM поддерживает стандарты соединений серии DIN 11850, ASME, ISO и 3-A для соответствия различным международным стандартам. системы санитарно-технических трубопроводов.
Клапан может перенаправлять молоко, жидкие молочные продукты, чистящие растворы и другие совместимые жидкости между различными обрабатывать маршруты, поддерживая частые операции CIP.
При производстве напитков и жидких пищевых продуктов клапан обеспечивает перекачку, наполнение, рециркуляцию, разгрузку и приложения для переналадки производства, где требуется гигиенический контроль потока.
Биотехнологическое производство требует контролируемой технологической маршрутизации и строгих санитарных условий. Асептическая конструкция клапана AVM а возможность SIP делает его пригодным для совместимых систем биотехнологической обработки.
Клапан можно использовать на линиях по производству гигиенической косметики, где требуется работа с чистыми жидкостями, надежное отклонение потока и требуется повторяемое переключение процесса.
Для совместимых применений тонкой химии конструкция из нержавеющей стали 316L и гигиенический контроль расхода обеспечивают надежное решение. для работы с технологическими жидкостями в контролируемых санитарных условиях.
Укажите точную жидкость или технологическую среду, чтобы определить совместимость материала и уплотнения.
Подтвердите необходимое рабочее давление, рабочую температуру и условия стерилизации, чтобы гарантировать, что клапан конфигурация соответствует фактическим требованиям процесса.
Укажите, требуются ли в системе соединения Tri-Clamp, стыковая сварка или фланцевые соединения, и укажите применимый стандарт DIN, Стандарт ASME, ISO или 3-A.
Для автоматизированных производственных линий проверьте наличие пневматического привода, электромагнитного клапана, интеллектуального контроллера 24 В или нужен датчик положения.
Для проектов, требующих отслеживания материалов, запросите сертификат EN 10204 3.1 вместе с заказом клапана.
Клапан AVM ориентирован на конкретные требования санитарной маршрутизации процесса, обеспечивая надежное переключение между различные трубопроводы, а не просто контролировать включение и выключение потока.
Конструкция с низким застойником, гладкая внутренняя поверхность, совместимость с CIP и возможность SIP при 134°C помогают поддерживать требовательные к гигиене производственные помещения.
Детали из SS316L, контактирующие с продуктом, детали из SS304, не контактирующие с продуктом, а также дополнительная сертификация EN 10204 3.1 обеспечивают четкую отслеживание материалов для квалифицированных промышленных проектов.
Пневматическое управление, интеллектуальное управление 24 В, интеграция соленоидного клапана и определение положения позволяют клапану AVM быть включены в автоматизированные технологические линии.
В основном он используется для перенаправления технологических жидкостей между различными трубопроводами при сохранении гигиенических условий. Типичные области применения включают перекачку продукта, заполнение резервуаров, слив, рециркуляцию и переключение процесса.
Да. Клапан предназначен для CIP-мойки и поддерживает стерилизацию SIP при температуре 134°C в течение до 20 минут.
Стандартное рабочее давление составляет 0–5 бар. Фактические условия эксплуатации должны быть подтверждены при выборе клапана. конфигурация.
AVM предлагает EPDM, FKM и силикон. Выбор должен основываться на технологической среде, температуре, способах очистки. химикаты и условия стерилизации.
Да. Благодаря дополнительному пневматическому приводу, электромагнитному клапану, интеллектуальному контроллеру 24 В и датчику положения клапан может быть интегрирован в автоматизированные системы управления ПЛК или РСУ.
AVM может предоставить сертификат материала EN 10204 3.1 для применимых материалов из нержавеющей стали. Материалы уплотнений соответствуют с требованиями FDA 177.2600.
Клапан доступен с соединениями Tri-Clamp, стыковой сваркой и фланцевыми соединениями и может быть сконфигурирован в соответствии с DIN 11850. серии, стандарты ASME, ISO и 3-A.
Для гигиенических производственных линий, требующих надежного направления потока, быстрого переключения процессов, а также поточной очистки и стерилизации, санитарный асептический отводной клапан AVM представляет собой практическое решение.
Отправьте в AVM информацию о технологической среде, подключении к трубопроводу, рабочем давлении, рабочей температуре, стерилизации. требованиям и конфигурации автоматизации, чтобы выбрать подходящую конструкцию клапана для вашего применения.
