Благодаря компактной односедельной конструкции, компонентам, контактирующим с продуктом из нержавеющей стали 316L, гладким внутренним поверхностям и с ручным или пневматическим управлением, санитарный односедельный запорный клапан AVM представляет собой практическое решение для гигиеническая изоляция жидкостей в продуктах питания, напитках, молочных продуктах, пивоварении, фармацевтике, биотехнологиях, косметической и санитарной промышленности. химическая обработка.
Его конструкция, совместимая с CIP/SIP, снижает необходимость частого демонтажа, а варианты уплотнений, соответствующие требованиям FDA, и стандарты санитарно-гигиенических соединений позволяют интегрировать клапан в различные системы гигиенической обработки.

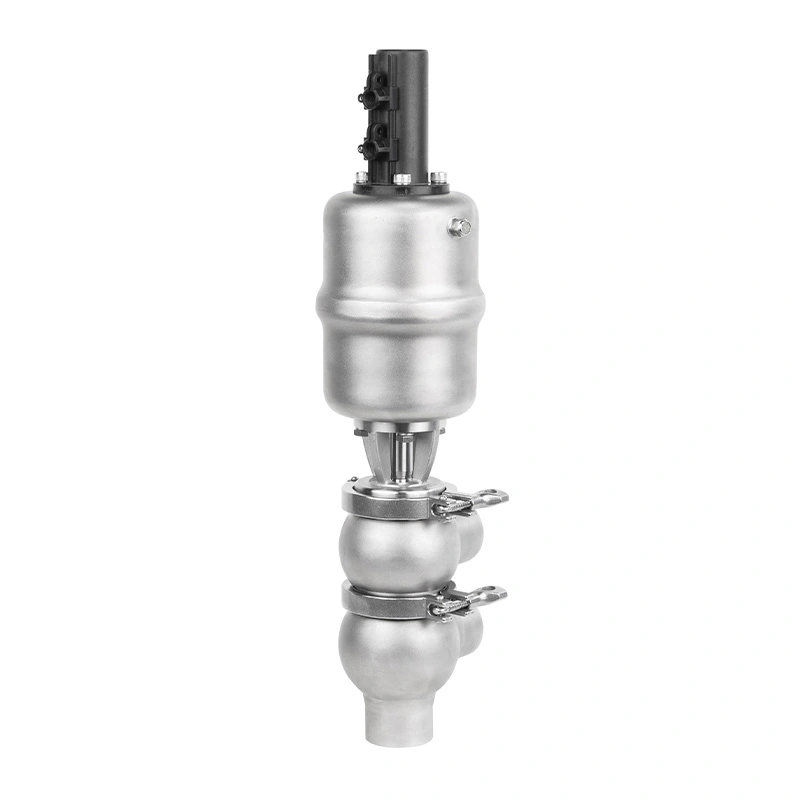

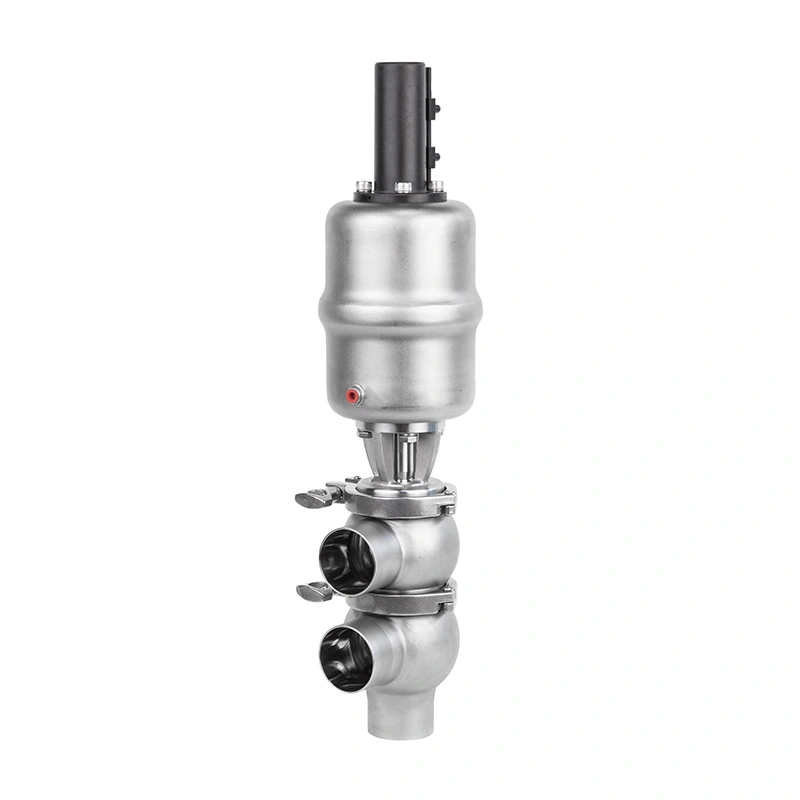

Односедельный запорный клапан AVM в первую очередь предназначен для открытия или закрытия технологической линии, обеспечивая простоту способ изоляции оборудования, трубопроводов, резервуаров и технологических участков.
Простой принцип работы делает его пригодным для применений, где более важна надежная изоляция потока. чем сложная маршрутизация потока.
Седло клапана, обработанное с высокой точностью, работает вместе с выбранным санитарным уплотнением, создавая надежное уплотнение. интерфейс. Это помогает свести к минимуму нежелательные утечки при закрытом клапане, даже если в процессе происходят изменения. при давлении или температуре в пределах указанного рабочего диапазона.
По сравнению с более сложными многоседельными клапанами, односедельная конструкция обеспечивает компактную конфигурацию. его проще устанавливать и обслуживать.
Его можно использовать на ответвлениях трубопроводов, входах и выходах оборудования, соединениях резервуаров и других местах, где необходима надежная изоляция.
Внутренний путь потока спроектирован так, чтобы свести к минимуму мертвые зоны, в которых находятся остатки продукта, чистящая жидкость или микроорганизмы. могло накопиться.
Это особенно важно в тех случаях, когда производственные партии часто меняются или где строгие требования. необходим гигиенический контроль.
Чистота внутренней поверхности может достигать Ra ≤0,4–0,8 мкм, в качестве опции доступна электрополировка. Гладкая поверхность помогает уменьшить прилипание продукта и обеспечивает более эффективную очистку во время циклов CIP.
Корпус клапана и внутренние компоненты, контактирующие с продуктом, изготовлены из санитарной нержавеющей стали. Нержавеющая сталь ASTM 316L / 1.4404 доступна для требовательных гигиенических применений.
Материал обеспечивает коррозионную стойкость к совместимым технологическим средам и повторяющимся чистящим средствам.
Клапан предназначен для гигиенических технологических систем, требующих санитарных норм 3-А, при этом доступен EPDM, В силиконовых уплотнениях и уплотнениях FKM используются материалы, соответствующие требованиям FDA.
Для фармацевтических, пищевых продуктов и напитков покупатели могут выбрать подходящую конфигурацию в соответствии с их нормативные и технологические требования.
Обтекаемая внутренняя структура позволяет чистящим жидкостям проходить через клапан во время операций CIP, помогая удалить остатки продукта, не требуя регулярной разборки.
Клапан можно настроить на повторяющиеся циклы стерилизации, при этом применимая температура определяется выбранный материал уплотнения и конфигурация клапана.
Конструкция клапана обеспечивает доступ к основным изнашиваемым компонентам для проверки и замены. Регулярный осмотр уплотнений может помочь выявить износ до того, как он повлияет на надежность процесса.
Сочетание простой односедельной конструкции, сменных уплотнительных компонентов и конструкции с легким доступом помогает сократить время обслуживания по сравнению с более сложными узлами клапанов.
Ручное управление обеспечивает простое решение для трубопроводов, где переключение клапанов выполняется операторами. и автоматическое управление не требуется.
Нормально закрытая конфигурация удерживает клапан закрытым, когда не применяется пневматическое управление, что делает его пригодным для технологические линии, где закрытое положение является предпочтительным в качестве рабочего состояния по умолчанию.
Нормально открытая конфигурация позволяет клапану оставаться открытым при определенных условиях по умолчанию и может быть выбрана. в соответствии со стратегией управления процессом.
Конфигурация двойного действия обеспечивает пневматическое управление как операциями открытия, так и закрытия. подходит для автоматизированных производственных систем, требующих контролируемого движения клапана.
Дополнительные блоки обратной связи по положению, панели управления, электромагнитные клапаны и интеллектуальные контроллеры позволяют клапану AVM управлять быть подключены к автоматизированным системам управления технологическими процессами.
| Параметр | Спецификация |
| Продукт | Санитарный односедельный запорный клапан |
| Бренд | АВМ |
| Тип клапана | Санитарный запорный/гигиенический запорный клапан |
| Доступные размеры | Ду10–Ду100; специальная стандартная конфигурация DN25–DN100 / 2–4 дюйма |
| Материал корпуса | Нержавеющая сталь AISI 304/ASTM 316L; 1,4404 |
| Внутренние компоненты | Прецизионно обработанная санитарная нержавеющая сталь |
| Отделка внутренней поверхности | Ra ≤0,4–0,8 мкм |
| Электрополировка | Опционально, Ra ≤0,4 мкм |
| Материалы уплотнений | ЭПДМ, ПТФЭ, силикон, ФКМ |
| Соответствие уплотнениям | Варианты, соответствующие требованиям FDA для пищевых продуктов |
| Рабочее давление | До 10 бар, настраиваемое; стандартная конфигурация до 5 бар |
| Рабочая температура | От -10°C до 150°C, в зависимости от конфигурации и материала уплотнения. |
| Операция | Ручной/пневматический |
| Типы подключения | Зажим, сварной шов, резьба, фланец |
| Стандарты | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Дополнительные аксессуары | Блок обратной связи по положению, верхняя панель управления, электромагнитный клапан, интеллектуальный контроллер |
Зажимные соединения обеспечивают быстрый монтаж и удобный демонтаж, что делает их пригодными для санитарной обработки. системы, требующие частого осмотра или обслуживания.
Сварные соединения обеспечивают постоянное соединение трубопроводов с меньшим количеством разъемных соединений и подходят для гигиенические системы, где важны плавные внутренние переходы.
Конфигурации с резьбой и фланцами могут быть выбраны для совместимого технологического оборудования и схем трубопроводов, где применяются другие требования к установке или техническому обслуживанию.
AVM может сконфигурировать клапан в соответствии с общепринятыми санитарными стандартами подключения, включая SMS, DIN 11851, ASME. BPE, RJT и IDF помогают покупателям подобрать клапан к существующим технологическим трубопроводам.
AISI 304 представляет собой практичный вариант для подходящих санитарных применений, в то время как нержавеющая сталь 316L является предпочтительной. где требуется более высокая коррозионная стойкость и жесткие условия контакта с продуктом.
EPDM подходит для многих применений в области обработки воды и общих гигиенических процессов. Окончательный выбор должен основываться от технологической среды и условий очистки.
Силикон можно выбрать для применений, требующих соответствующей гибкости и температурных характеристик, в зависимости от совместимость процессов.
FKM обеспечивает устойчивость ко многим маслам, химикатам и высокотемпературным применениям. Совместимость с реальным Перед выбором необходимо подтвердить технологические и чистящие средства.
ПТФЭ можно использовать там, где его химическая стойкость и температурные характеристики выгодны для предполагаемого применения. приложение.
Материалы из нержавеющей стали и соответствующую документацию на материалы можно проверить на соответствие указанному клапану. конфигурация.
Критические размеры и интерфейсы соединений проверяются на предмет совместимости с трубопроводами заказчика и оборудование.
Испытание под давлением проводится для проверки механической целостности клапана в заданных условиях испытаний.
Перед отправкой система уплотнений проверяется на предмет утечек для проверки герметичности.
Состояние внутренней и внешней поверхности проверяется в соответствии с указанными требованиями к отделке.
Перед поставкой ручные и пневматические конфигурации проверяются на правильность открытия, закрытия и работу привода.
Используется для изоляции молока, сливок, жидких молочных продуктов и совместимых линий очистки, где строгие гигиенические и требуется частая CIP-мойка.
Подходит для гигиенических линий по производству жидких пищевых продуктов, требующих надежной изоляции технологического оборудования, резервуаров и участки трубопровода.
Клапан может быть установлен в системах обработки напитков, пива и жидкостей для изоляции производственной линии и оборудования. выключение.
Для совместимых фармацевтических применений, гигиенической обработки поверхности, санитарного строительства и CIP/SIP. возможность поддержки контролируемых технологических сред.
Компактная одноместная конфигурация может использоваться для гигиенической изоляции жидкостей в биотехнологиях и лабораториях. технологическое оборудование, где важны очищаемость и контролируемый поток.
Подходит для систем обработки косметических жидкостей, требующих чистого обращения с продуктом и надежной изоляции трубопровода.
Выберите клапан в соответствии с имеющимся диаметром трубы, требуемой пропускной способностью и стандартом подключения. АВМ Доступны конфигурации в широком диапазоне санитарно-гигиенических размеров.
Прежде чем выбирать корпус клапана и конфигурацию уплотнения, подтвердите фактическое рабочее давление и рабочую температуру. Максимально применимая температура зависит от выбранных материалов.
Выбирайте EPDM, PTFE, силикон или FKM в зависимости от технологической среды, чистящих химикатов, условий стерилизации, и ожидаемая рабочая температура.
Выберите ручное управление для простой местной изоляции или пневматическое управление, когда клапан необходимо интегрировать в автоматизированная производственная система.
Укажите необходимый тип и стандарт соединения, например Tri-Clamp, сварное, резьбовое, фланцевое, DIN 11851, SMS, IDF, RJT, или ASME BPE.
Одноместная конфигурация представляет собой практичное решение, когда основным требованием является надежное открывание и закрытие, а не сложное разделение среды или отклонение потока.
Минимизированная конструкция застойных зон, гладкая внутренняя поверхность и совместимость с CIP/SIP помогают уменьшить остатки продукта и упростить гигиенический уход.
AVM предлагает различные материалы корпуса, варианты уплотнений, стандарты подключения, методы работы и аксессуары для автоматизации. для соответствия различным средам обработки.
Пневматические приводы, обратная связь по положению, электромагнитные клапаны, панели управления и интеллектуальные контроллеры позволяют клапану быть включены в современные автоматизированные системы обработки.
В основном он используется для изоляции или открытия одного пути технологического потока в гигиенических трубопроводных системах. Типичные применения включают изоляцию оборудования, соединения резервуаров, участков трубопровода и остановку технологической линии.
Односедельный запорный клапан в основном предназначен для прямой изоляции потока. Противосмесительный клапан использует несколько уплотнительные седла и камеру утечек для разделения двух технологических сред и снижения риска перекрестного загрязнения.
Да. Санитарное исполнение поддерживает CIP-мойку и может быть настроено на повторные циклы стерилизации в соответствии с требованиями. выбранные материалы клапана и уплотнения.
Нержавеющая сталь 316L обычно предпочтительна для требовательных к гигиене применений, контактирующих с продуктом, из-за ее коррозионная стойкость и гигиенические характеристики.
Да. AVM предлагает нормально закрытые, нормально открытые и пневматические приводы двойного действия, а также аксессуары для автоматизации.
Общий указанный диапазон составляет DN10–DN100, стандартные конфигурации включают DN25–DN100 и 2–4 дюйма. Точный доступный размер должен быть подтвержден в соответствии с выбранным соединением и конфигурацией клапана.
Общая спецификация допускает давление до 10 бар с возможностью настройки, тогда как стандартная конфигурация рассчитана на давление до 5. бар. Фактическое номинальное давление должно быть подтверждено для выбранной модели.
Да. Доступные варианты включают SMS, DIN 11851, ASME BPE, RJT, IDF, а также зажимные, приварные, резьбовые и фланцевые варианты. конфигурации подключения.
Если вашей производственной линии требуется компактное, гигиеничное и удобное в обслуживании решение для надежной изоляции трубопровода, AVM Санитарный односедельный запорный клапан обеспечивает гибкую конфигурацию для различных условий технологического процесса.
Отправьте в AVM размер трубопровода, технологическую среду, давление, температуру, требования к уплотнению, стандарт соединения и руководство. или требования к пневматической работе, чтобы определить подходящую конфигурацию клапана для вашего применения.
