По сравнению с обычными односедельными клапанами, санитарный интеллектуальный двухседельный противосмесительный клапан AVM может упростить конструкцию трубопроводов, уменьшить количество требуемых клапанов и поддерживать одновременную обработку продукта и СИП-мойка. Он подходит для требовательных применений в пищевой, молочной, пивоваренной, фармацевтической, биотехнологии и другие отрасли гигиенической переработки.
В гигиенической обработке предотвращение смешивания продуктов более важно, чем простое управление потоком. Выход из строя клапана, поврежденное уплотнение или незавершенный процесс очистки могут привести к перекрестному загрязнению, простою производства, потере продукта, и дополнительные затраты на техническое обслуживание.
Двухседельная противосмесительная конструкция AVM устраняет эти риски, создавая контролируемую камеру утечек между двумя независимые точки уплотнения. Если в одном из уплотнений возникает течь, среда направляется в сторону атмосферного дренажа, а не в сторону дренажа. чем вход в противоположную технологическую линию.
Эта конструкция предоставляет покупателям практичное сочетание разделения сред, обнаружения утечек, гигиенической очистки, совместимость автоматизации и эффективность процесса.

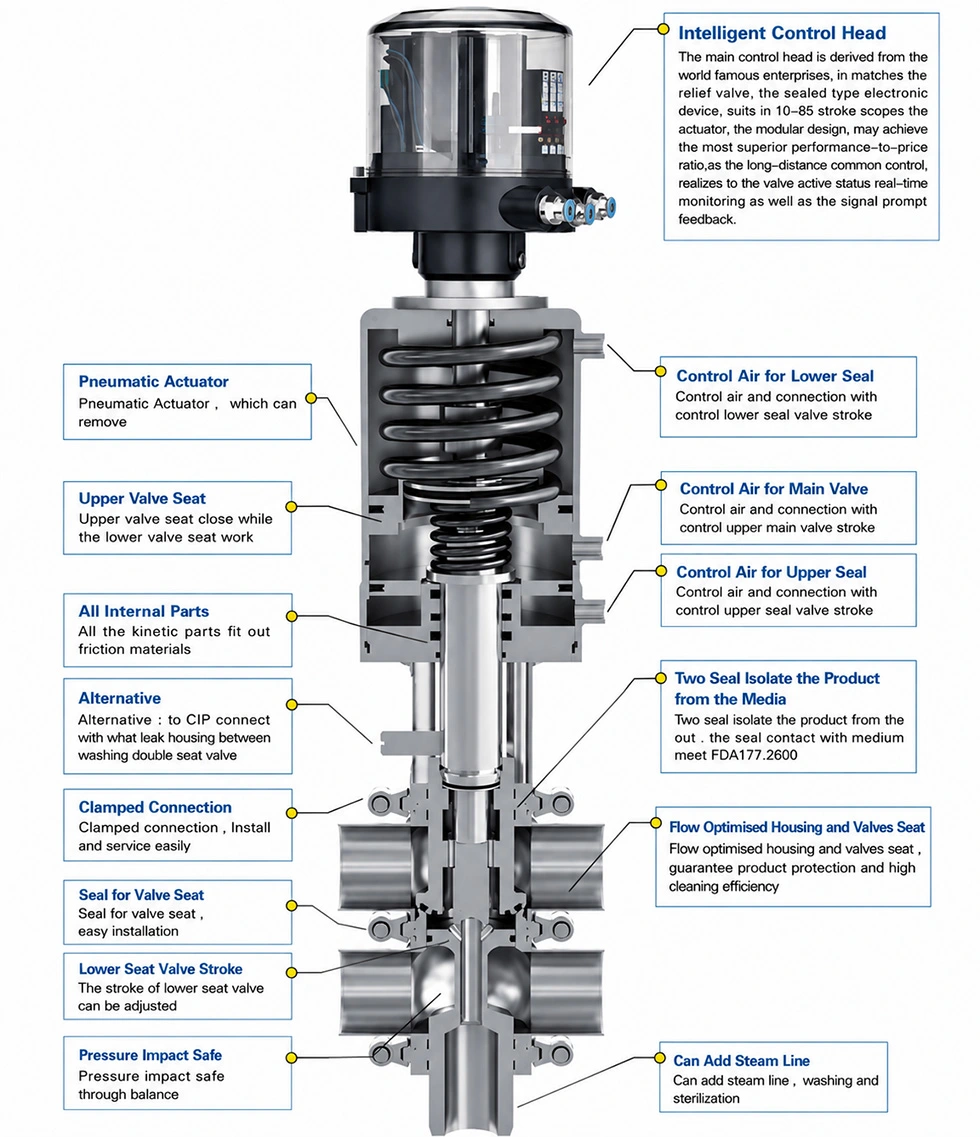

Клапан имеет два независимых уплотнения седла. Когда клапан закрыт, верхнее и нижнее уплотнения изолируют две технологические среды и образуют между ними камеру протечек.
В нормальных условиях эксплуатации оба уплотнения остаются закрытыми, а две среды остаются полностью разделенными.
Промежуточная камера протечек соединена с атмосферным стоком. Если какая-либо точка уплотнения выйдет из строя, то утечка Среда поступает в камеру и выводится через отверстие для утечки.
Это обеспечивает важное преимущество в области безопасности: повреждение уплотнения можно обнаружить до того, как утечка среды достигнет Противоположная линия продуктов.
Видимая утечка в сливном отверстии также может служить немедленным указанием на необходимость проверки или замены уплотнения. требуется.
Противосмесительный клапан AVM предназначен для CIP (очистка на месте) и поддерживает процессы стерилизации, не требуя плановый демонтаж.
Верхние и нижние штоки клапанов и камеру утечек можно очищать и стерилизовать в рамках технологического цикла. помогая снизить требования к ручной очистке и повысить общую гигиеническую надежность.
Два независимых положения уплотнения разделяют различные технологические среды и снижают риск попадания продукта в продукт или перекрестное загрязнение продукта и CIP.
Это делает клапан особенно подходящим для производственных линий, работающих с различными продуктами или чистящими жидкостями внутри. та же система трубопроводов.
Конфигурация, устойчивая к смешиванию, позволяет одновременно выполнять операции производства и безразборной мойки в разных путях потока. время.
Это может сократить перерывы в производстве и улучшить использование оборудования по сравнению с традиционными клапанами. меры, которые требуют более масштабных остановок технологического процесса.
Двухседельный противосмесительный клапан может заменить функциональное расположение двух или более обычных односедельных клапанов. подходящие конфигурации трубопроводов.
Это помогает снизить сложность установки, сэкономить место и обеспечить большую гибкость при проектировании гигиенических систем. процессные системы.
Гладкие поверхности, контактирующие с продуктом, и конструкция с низким уровнем мертвых зон помогают уменьшить количество скоплений остатков продукта или микроорганизмов. могло накопиться.
Гигиеничная конструкция также обеспечивает эффективную очистку безразборной мойки и помогает поддерживать постоянные условия технологического процесса.
Для автоматизированных технологических линий AVM предлагает дополнительные интеллектуальные контроллеры и датчики положения.
Эти аксессуары можно интегрировать в автоматизированные системы управления клапанами, чтобы обеспечить надежное позиционирование клапана и улучшить мониторинг процесса.
AVM предлагает санитарный интеллектуальный двухседельный противосмесительный клапан с несколькими конфигурациями соединений, соответствующими различные гигиенические требования к трубопроводам.
Соединения Tri-Clamp широко используются в гигиенических трубопроводах для пищевых продуктов, молочных продуктов, напитков, фармацевтических препаратов и биотехнологий. системы. Конструкция обеспечивает удобную установку, проверку и обслуживание.
Стыковые сварные соединения обеспечивают постоянное гигиеническое соединение с плавным внутренним переходом. Они подходят для технологических линий, где минимизация щелей и поддержание чистоты трубопроводов являются приоритетными задачами.
Фланцевые конфигурации подходят для технологических систем, требующих надежных механических соединений и удобных интеграция оборудования.
Резьбовые конфигурации можно использовать для совместимых гигиенических трубопроводов, где компактная установка и Требуется удобное подключение.
Примечание. Соответствующий тип соединения следует выбирать в соответствии с существующим стандартом трубопровода, технологической среды, Требования к давлению и условиям установки.
| Элемент | Спецификация |
| Продукт | Санитарный интеллектуальный двухседельный противосмесительный клапан |
| Бренд | АВМ |
| Размер клапана | Ду40–Ду100 |
| Максимальное рабочее давление | До 5 бар |
| Рабочая температура | от -10°C до +135°C, в зависимости от материала уплотнений |
| Материал для контакта с продуктом | СС316Л |
| Материал, не контактирующий с продуктом | СС304 |
| Типы подключения | Tri-Clamp, стыковая сварка, фланец, резьба |
| Материалы уплотнений | ЭПДМ, ФКМ, силикон |
| Соответствие уплотнениям | Уплотнительные материалы, соответствующие стандарту FDA 177.2600 |
| Очистка | СИП |
| Стерилизация | SIP / номинальная температура стерилизации |
| Дополнительные аксессуары | Интеллектуальный контроллер, датчик положения |
Компоненты, контактирующие с продуктом, изготовлены из нержавеющей стали SS316L, что обеспечивает подходящее материальное решение. для гигиенических производственных сред, где важны устойчивость к коррозии и возможность очистки.
В компонентах, не контактирующих с продуктом, используется нержавеющая сталь SS304, обеспечивающая баланс между механическими характеристиками и общая стоимость оборудования.
Конфигурация материала разработана с учетом требований санитарного технологического оборудования при сохранении надежная работа во время многократных циклов очистки и производства.
AVM предлагает варианты уплотнений из EPDM, FKM и силикона в соответствии с требованиями различных технологических сред и условия эксплуатации.
Доступные уплотнительные материалы соответствуют требованиям FDA 177.2600, что делает их пригодными для применений, где Соответствие эластомеров является важным фактором при покупке.
Окончательный материал уплотнения следует выбирать в зависимости от технологической среды, рабочей температуры, условий очистки. химикаты, условия стерилизации и требуемый срок службы.
Для автоматизированных производственных линий санитарный интеллектуальный двухседельный противосмесительный клапан AVM может быть оснащен дополнительным интеллектуальные компоненты управления.
Интеллектуальный контроллер поддерживает автоматическую работу клапана, а датчик положения может определять положение клапана. обратная связь с системой управления.
Это делает клапан пригодным для интеграции в автоматизированные системы гигиенической обработки, где требуется точный клапан. необходимы последовательность, мониторинг процесса и сокращение ручного вмешательства.
Клапан можно использовать в трубопроводах гигиенических продуктов, где используются различные напитки, жидкие пищевые продукты или чистящие растворы. должны оставаться разделенными во время производства.
Молочные заводы требуют строгого контроля за загрязнением продукции и процессами очистки. Двухместная конструкция обеспечивает эффективное решение для отделения молочных продуктов от жидкостей CIP.
Процессы пивоварения включают использование нескольких жидких сред и частые циклы очистки. Противосмесительный клапан AVM может помочь улучшить разделение путей потока и поддержка автоматизированных операций очистки.
Фармацевтическое производство требует высоких стандартов чистоты, контроля процессов и предотвращения загрязнения. Гигиеничная конструкция и возможность CIP/SIP делают клапан пригодным для совместимых фармацевтических технологических систем.
Биотехнологические процессы часто требуют контролируемого обращения со средой и строгих гигиенических условий. Двухместный номер Конструкция уплотнений помогает поддерживать разделение между различными технологическими жидкостями.
Выбор правильного противосмесительного клапана требует большего, чем просто выбор размера клапана. Покупатели должны подтвердить следующее параметры с АВМ:
1. Размер трубопровода: Ду40–Ду100.
2. Технологическая среда: продукт, вода, раствор CIP или другая совместимая жидкость.
3. Рабочее давление: максимум до 5 бар.
4. Рабочая температура: от -10°C до +135°C в зависимости от выбора уплотнения.
5. Материал уплотнения: EPDM, FKM или силикон.
6. Стандарт соединения: Tri-Clamp, стыковая сварка, фланец или резьба.
7. Метод очистки: требования CIP.
8. Требования к стерилизации: SIP и номинальная температура стерилизации.
9. Требования к автоматизации: интеллектуальный контроллер и/или датчик положения.
10. Требования к материалам: детали из нержавеющей стали SS316L, контактирующие с продуктом, и детали из нержавеющей стали SS304, не контактирующие с продуктом.
Предоставление этих параметров перед заказом помогает AVM рекомендовать подходящую конфигурацию клапана и уплотнение. решение.
| Сравнение | Двухседельный противосмесительный клапан AVM | Традиционная конструкция односедельного клапана |
| Разделение СМИ | Двойная независимая уплотнительная конструкция | Зависит от нескольких клапанов и трубопроводов |
| Защита от перекрестного загрязнения | Камера утечек обеспечивает контролируемый выпуск | Большая зависимость от расположения клапанов |
| Производство + CIP | Поддерживает подходящие одновременные операции | Часто требует дополнительной изоляции |
| Обнаружение утечек | Камера утечки атмосферы | Зависит от конструкции системы |
| Количество клапанов | Может заменить несколько односедельных клапанов в подходящих приложениях. | Могут потребоваться дополнительные клапаны |
| Очистка | Гигиеничный дизайн, совместимый с CIP | Зависит от индивидуальной конфигурации клапана |
| Автоматизация | Дополнительный интеллектуальный контроллер и датчик положения | Зависит от выбранной системы управления |
| Сложность установки | Может упростить подходящее расположение трубопроводов | Может потребоваться больше клапанов и соединений. |
AVM специализируется на решениях в области гигиенических технологических клапанов, разработанных с учетом реальных требований пищевой промышленности, напитков, молочных продуктов, фармацевтические, пивоваренные и биотехнологические технологические системы.
Санитарный интеллектуальный двухседельный противосмесительный клапан сочетает в себе конструкцию из нержавеющей стали 316L, контактирующую с продуктом, независимую двойное уплотнение, обнаружение атмосферных утечек, совместимость с CIP/SIP и опциональное интеллектуальное управление.
Для покупателей, которые ищут надежного производителя и поставщика противосмесительных клапанов, компания AVM может предоставить клапаны. конфигурации в зависимости от размера трубопровода, типа соединения, технологической среды, материала уплотнения, условий эксплуатации и требования к автоматизации.
Санитарный двухседельный противосмесительный клапан представляет собой гигиенический технологический клапан, предназначенный для разделения двух различных технологических сред. в одном корпусе клапана. Два независимых уплотнения создают камеру утечки между путями среды, чтобы уменьшить риск перекрестного заражения.
При выходе из строя одного из уплотнений среда утечки попадает в промежуточную камеру утечек и выводится через Выход утечки атмосферы. Это предотвращает попадание вытекающей среды непосредственно в противоположную технологическую линию и обеспечивает видимую индикацию потенциальной проблемы с уплотнением.
Да. Клапан предназначен для CIP-мойки, что позволяет контролировать соответствующие внутренние зоны потока, штоки клапана и места утечек. камеру следует очищать в рамках процесса очистки без планового демонтажа.
Да. Гигиеничный дизайн, материал SS316L, контактирующий с продуктом, возможность CIP/SIP и опциональный автоматизированный контроль делают клапан подходит для совместимых приложений фармацевтической обработки. Полная система должна быть оценена в соответствии с конкретными гигиеническими и нормативными требованиями заказчика.
AVM предлагает уплотнительные материалы из EPDM, FKM и силикона. Подходящий материал зависит от технологической среды, температура, чистящие средства и условия стерилизации.
Предоставляемый диапазон стандартных размеров составляет DN40–DN100. Покупатели должны подтвердить необходимый размер в соответствии с расходом трубопровода. скорость, стандарт соединения и требования к процессу.
Максимальное рабочее давление до 5 бар. Фактическое рабочее давление должно быть подтверждено в соответствии с выбранным Конфигурация клапана и условия применения.
Да. AVM предлагает дополнительные интеллектуальные контроллеры и датчики положения для интеграции с автоматизированными технологическими системами. и контроль положения клапана.
Если ваша технологическая линия должна работать с двумя разными средами, минимизируя при этом риск перекрестного загрязнения, AVM Sanitary Интеллектуальный двухседельный противосмесительный клапан представляет собой практичное решение для гигиенической изоляции потока.
Отправьте в AVM размер трубопровода, технологическую среду, рабочее давление, рабочую температуру, тип соединения, уплотнение. требования, условия CIP/SIP и требования к автоматизации. AVM может помочь подобрать подходящий противосмесительный клапан. конфигурация для вашей системы санитарной обработки.
