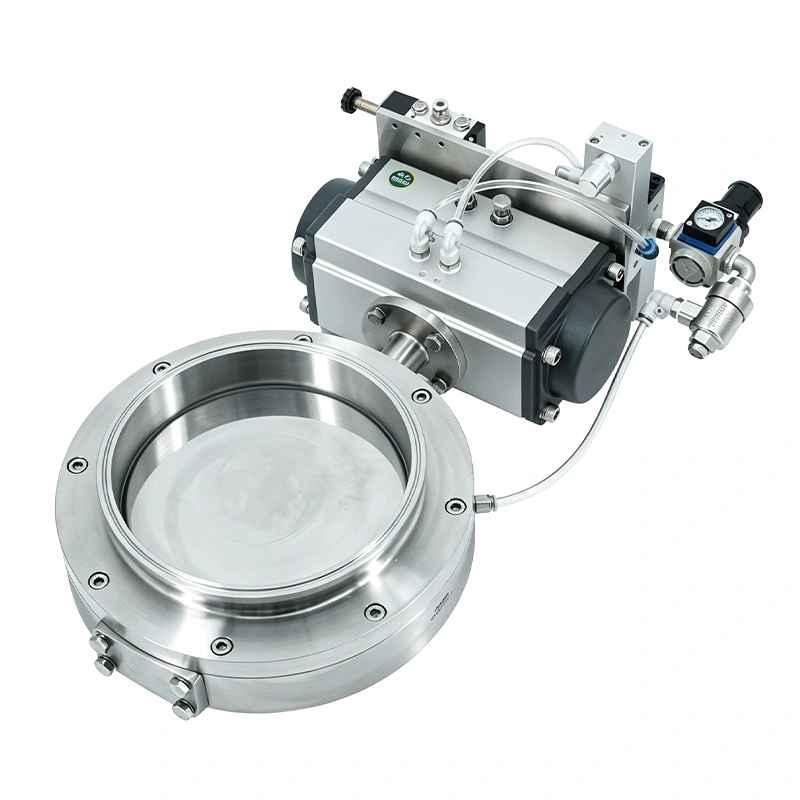

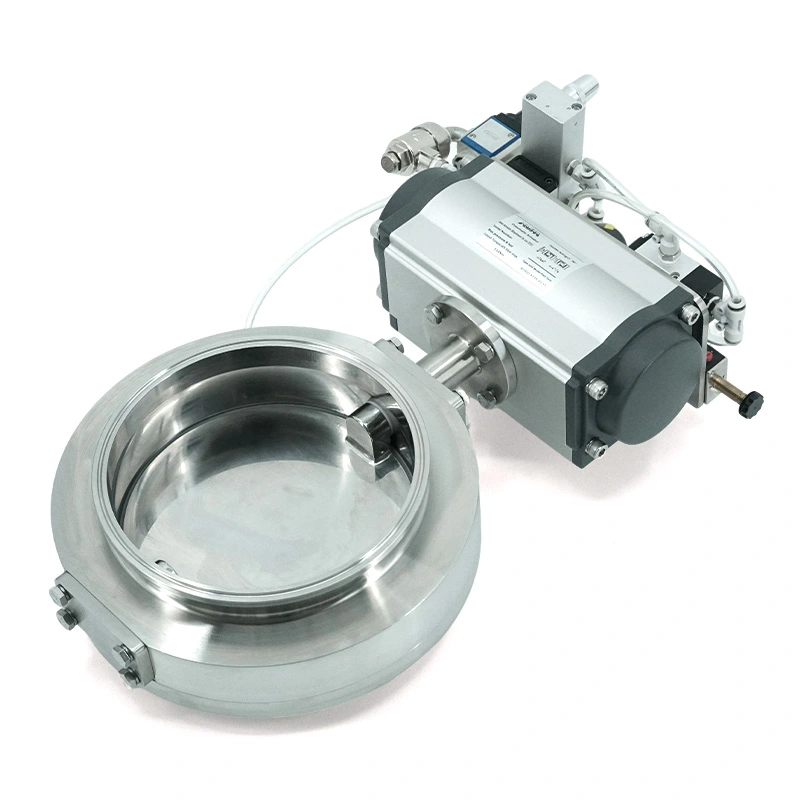

Санитарный эксцентриковый клапан-бабочка с выдвижным седлом

Санитарный эксцентриковый дисковый затвор с выдвижным седлом разработан для самых требовательных к гигиене условий. обеспечивает бескомпромиссную производительность. Его уникальный эксцентричный дизайн и механизм выдвижного сиденья значительно уменьшают износ седла и рабочий крутящий момент на протяжении всего жизненного цикла клапана. Это обеспечивает не только увеличенные интервалы обслуживания. но также обеспечивает надежное, герметичное закрытие в широком спектре применений — от фармацевтики до от биотехнологий до продуктов питания, нутрицевтиков, химикатов и передовой обработки аккумуляторных материалов.

Почему выдвижные сиденья имеют значение

Обычные дроссельные заслонки удерживают диск и седло в контакте во время вращения. При нанесении порошка повторяющиеся трение может постепенно изнашивать седло, увеличивать рабочий крутящий момент и создавать частицы, которые могут повредить продукт. чистота.

AVM разделяет функции уплотнения и перемещения.

Во время движения клапана надувное седло втягивается, поэтому диск может вращаться с минимальным контактом. Как только диск достигает закрытого положения, сжатый воздух активирует уплотнение и создает необходимое уплотняющее давление.

Это делает клапан особенно подходящим для высокочастотного переключения и работы с абразивным порошком.

Открытие и закрытие без трения

Выдвижное сиденье во время работы

Прежде чем диск начнет двигаться, надувное уплотнение сдувается и отходит от уплотняющей поверхности. Эксцентриковый диск тогда вращается без постоянного трения о седло.

Это уменьшает механический износ и помогает поддерживать стабильный рабочий крутящий момент в повторяющихся циклах.

Надувное уплотнение после закрытия

Когда диск достигает закрытого положения, сжатый воздух наполняет уплотнительную камеру. Уплотнение расширяется равномерно против диска, чтобы создать плотный барьер.

Таким образом, санитарный эксцентриковый дроссельный клапан с выдвижным седлом может обеспечить надежное закрытие, избегая при этом ненужный контакт уплотнения во время каждого цикла открытия и закрытия.

Создан для частой езды на велосипеде

Эксцентриковый диск и выдвижное седло особенно ценны на автоматизированных производственных линиях, где клапаны могут работать неоднократно в течение дня.

Благодаря существенно уменьшенному трению между диском и седлом конструкция может обеспечить срок службы до 1–3 миллиона циклов переключения, в зависимости от условий эксплуатации, материала уплотнений и технического обслуживания.

Более низкое рабочее сопротивление также может снизить требования к приводу по сравнению с обычными приводами на основе трения. конструкции.

Подходит для процессов абразивного порошка

Клапан подходит для таких материалов, как порошки, гранулы и кристаллы, которые могут ускорить работу обычного седла. носить.

Типичные области применения включают в себя:

Фармацевтическая промышленность и обработка API

Используется для загрузки, выгрузки и изоляции порошка, где обеспечивается удержание продукта, возможность очистки и повторяемость операций. важны.

Обработка материалов аккумуляторов

Подходит для работы с абразивными сухими материалами, где ключевым вопросом является минимизация износа и загрязнения уплотнений.

Производство продуктов питания и нутрицевтиков

Гигиеничная конструкция из нержавеющей стали и гладкие поверхности, контактирующие с продуктом, способствуют гигиеническому производству. среды.

Передача вакуума и давления

Надувное сиденье обеспечивает надежную герметизацию линий, работающих как в условиях вакуума, так и в условиях положительного давления.

Гигиеническое строительство

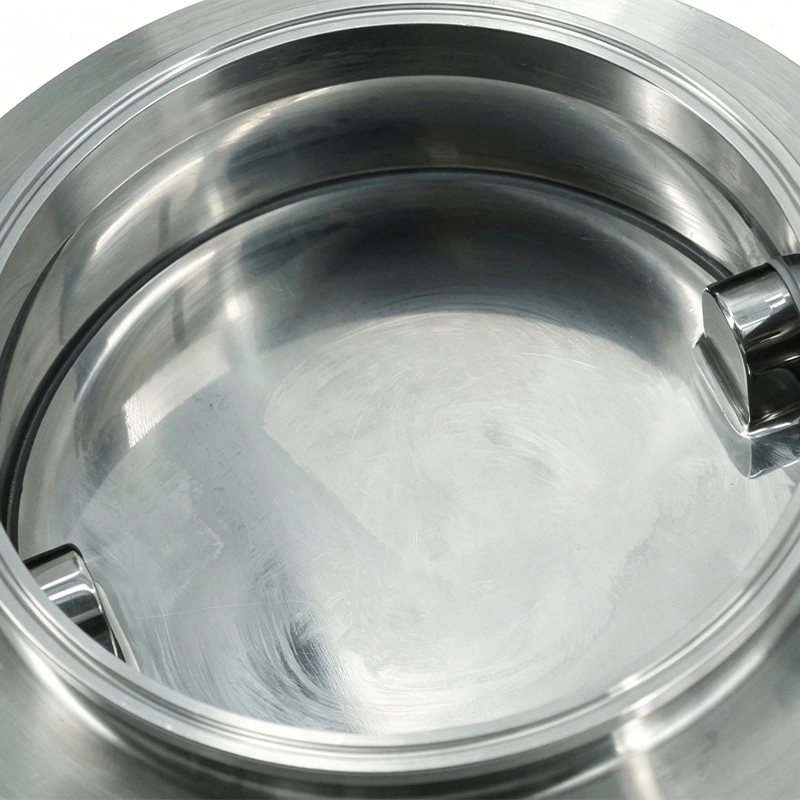

Санитарный эксцентриковый дроссельный клапан с выдвижным седлом изготовлен из стали SUS304 или SUS316L, с поверхности контакта с продуктом доступны при Ra <0,4 мкм.

Его внутренняя конструкция с низким уровнем удержания сводит к минимуму области, где могут накапливаться порошки, поддерживая очистку CIP/SIP и снижение риска загрязнения при смене продукта.

Для соответствующих конфигураций доступны уплотнительные материалы, соответствующие требованиям FDA, и сертификаты материалов EN 10204 3.1.

Технические характеристики

Выдвижной седельный клапан по сравнению с обычным дроссельным клапаном

Заявки и отзывы клиентов

Высокоцикловая линия по производству фармацевтических порошков

Фармацевтическому производителю требовался санитарный запорный клапан для линии передачи порошка, работающей с частыми автоматическое переключение. Клиент столкнулся с увеличением рабочего сопротивления при использовании обычных поворотных затворов. поскольку уплотнительные компоненты изнашивались в ходе повторяющихся циклов.

Компания AVM поставила эксцентриковый дроссельный клапан с выдвижным надувным седлом. Заказчик специально оценил момент срабатывания, износ седла и стабильность уплотнения после повторной эксплуатации. Поскольку уплотнение втягивается раньше, чем диск Движение клапана уменьшило постоянное трение во время езды на велосипеде и обеспечило более стабильную работу.

Передача материала абразивной батареи

Для обработки аккумуляторных материалов требовался клапан для подачи сухого порошка, где абразивный материал мог бы ускоряться. обычный износ сидений. Заказчик выбрал конфигурацию с выдвижным седлом, поскольку уплотнительный элемент не был установлен. постоянно перетаскивается диском во время работы.

Отзывы клиентов были сосредоточены на меньшем беспокойстве по поводу истирания седла, стабильном срабатывании и более простом использовании в долгосрочной перспективе. техническое обслуживание, особенно производственной линии с повторяющимся открытием и закрытием.

Сертификаты и соответствие

Сантехнические клапаны AVM соответствуют применимым санитарным стандартам 3-A, ISO 9001, CE и FDA. В зависимости от В выбранной конфигурации клапан также может поставляться с уплотнительными материалами, соответствующими требованиям FDA и GMP. гигиеническая конструкция и документация по материалам EN 10204 3.1.

Возможна взрывозащищенная конфигурация ATEX II 2 GD T4, соответствующая применимым требованиям опасных зон.

Часто задаваемые вопросы

В чем главное преимущество выдвижного сиденья?

Седло убирается до того, как диск начнет вращаться, что сводит к минимуму трение и износ. Затем он надувается после закрытия, чтобы обеспечить надежная герметизация.

Подходит ли он для абразивных порошков?

Да. Уменьшенный контакт диска с седлом делает его особенно подходящим для порошков, гранул и кристаллов, которые могут ускорить износ обычных сидений.

Можно ли использовать его для вакуумных применений?

Да. Надувная система уплотнений подходит как для условий вакуума, так и для условий положительного давления, когда правильно настроен.

Можно ли очистить клапан методом CIP/SIP?

Да. Санитарная конфигурация поддерживает очистку CIP/SIP в зависимости от выбранных материалов и условий процесса.

Какие герметизирующие материалы доступны?

Доступны EPDM, силикон и FKM/Viton. Классы, соответствующие требованиям FDA, могут быть выбраны для применимых фармацевтических и пищевые приложения.

Можно ли автоматизировать клапан?

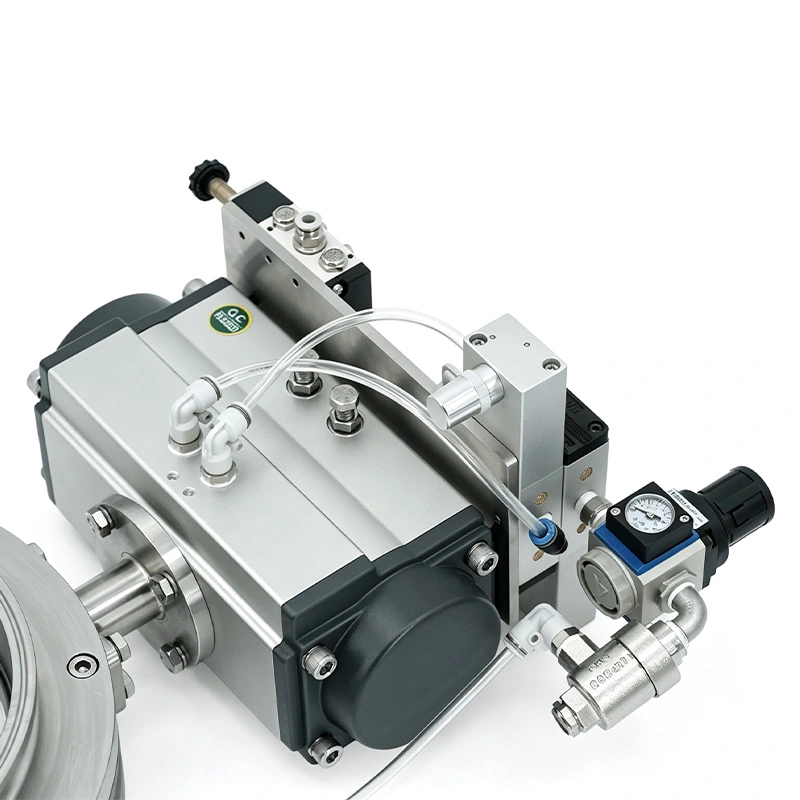

Да. Санитарный эксцентриковый клапан-бабочка с выдвижным седлом управляется пневматическим приводом и может быть интегрирована с автоматизированными системами управления технологическими процессами.
