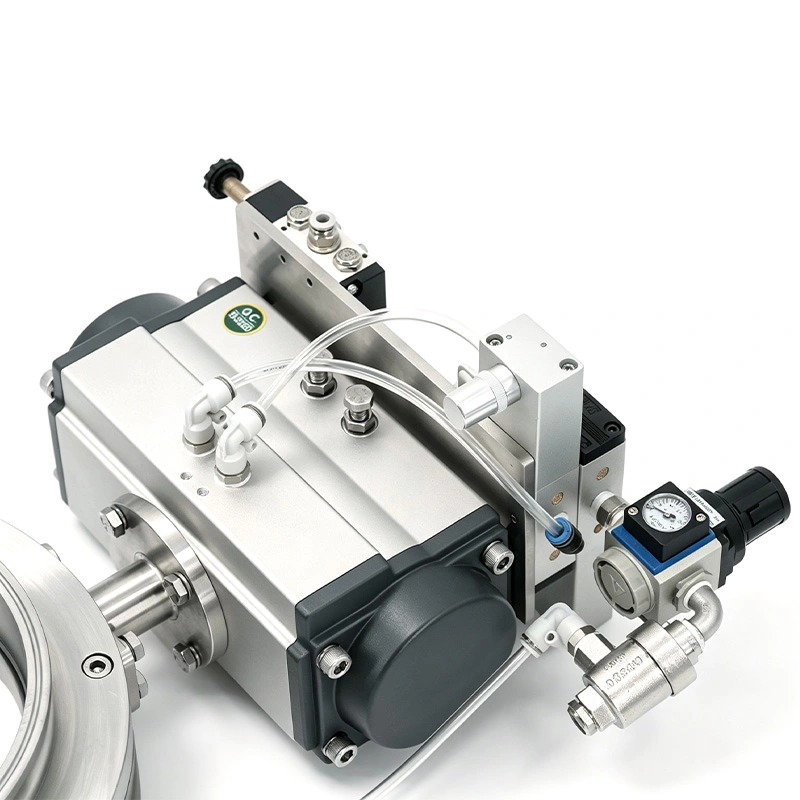

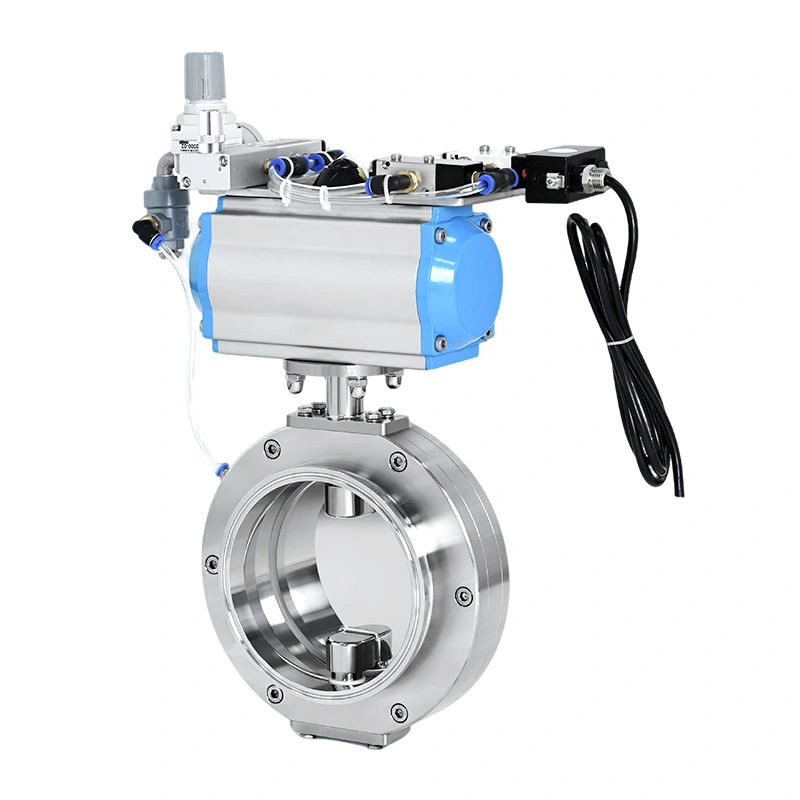

Санитарная надувная клапан-бабочка уплотнения эксцентриковая с умным приводом

Эксцентриковый дроссельный клапан с санитарным надувным уплотнением AVM и интеллектуальным приводом предназначен для автоматической изоляции в системах обработки порошковых и сыпучих материалов. Его эксцентриковый диск уменьшает контакт с уплотнительным элементом при вращении, а давление в надувное сиденье подается только после того, как диск достигнет закрытого положения.

Пневматический интеллектуальный привод обеспечивает автоматическую работу и может быть подключен к системам управления на базе ПЛК. Дополнительная обратная связь по положению позволяет системе управления контролировать состояние клапана, что делает клапан пригодным для фармацевтических, пищевых, нутрицевтических процессов, производства аккумуляторных материалов и специальных химических процессов.

Последовательность работы клапана

Эксцентриковый дроссельный клапан с надувным уплотнением и интеллектуальным приводом использует отдельные действия для перемещения диска и уплотнения седла. Этот принцип работы помогает уменьшить трение во время вращения, обеспечивая при этом контролируемое отключение после того, как диск достигнет своего конечного положения.

Открытие

Прежде чем диск начнет вращаться, давление из надувного сиденья сбрасывается. Седло убирается из диска, уменьшая контактное сопротивление при открытии.

Закрытие

Эксцентриковый диск перемещается в закрытое положение без постоянного сжатия уплотнительного элемента. Как только диск достигает своего положения, надувное сиденье оказывается под давлением, образуя уплотнительную поверхность.

Мониторинг состояния

Интеллектуальный привод может предоставлять информацию о положении клапана через дополнительные компоненты обратной связи. Это позволяет ПЛК подтвердить состояние клапана перед запуском следующего этапа автоматизированного процесса.

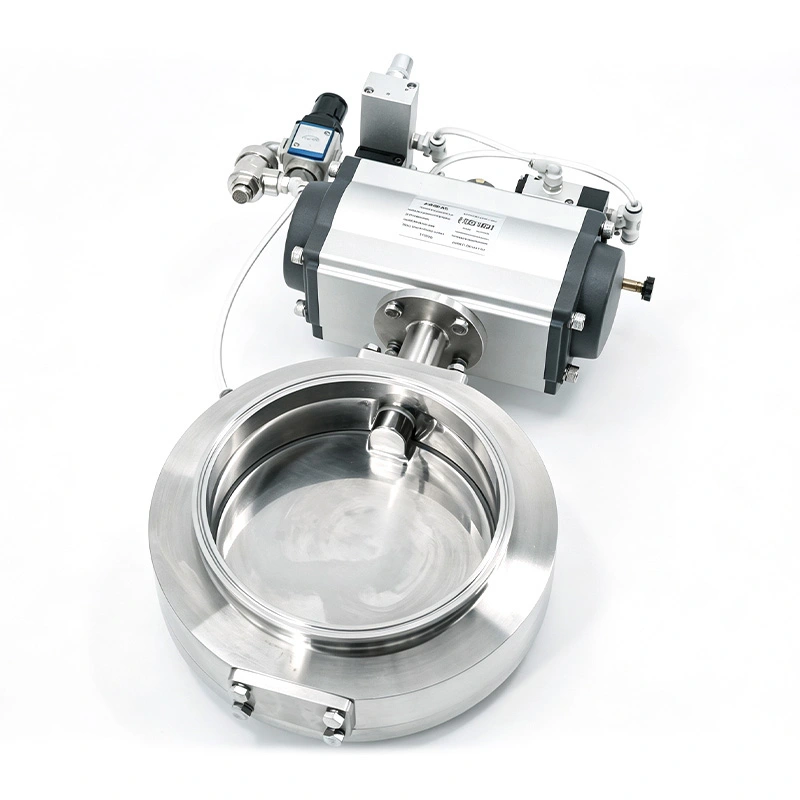

Конфигурация сиденья и диска

Эксцентриковый диск и надувное седло работают вместе, предотвращая износ, который может возникнуть, когда обычный дисковый затвор остается в постоянном контакте со своим седлом во время работы.

Когда клапан работает, втянутое седло позволяет диску двигаться с меньшим сопротивлением. После закрытия надувной элемент расширяется вокруг диска, обеспечивая необходимую силу уплотнения.

Такое расположение может помочь уменьшить истирание седла, нагрузку на привод и необходимость технического обслуживания, вызванные повторяющимся контактом диска с седлом. Это особенно актуально для систем с частыми автоматическими циклами или частицами порошка вблизи точки изоляции.

Автоматизация и интеграция процессов

Интеллектуальный привод позволяет клапану стать частью автоматизированного процесса, а не функционировать как изолированный ручной компонент. Его можно интегрировать с оборудованием на базе ПЛК и координировать с транспортировкой, взвешиванием, разгрузкой и другими технологическими операциями.

Подключение ПЛК

Привод может получать управляющие сигналы от производственной системы для автоматического открытия и закрытия в соответствии с запрограммированной последовательностью процессов.

Обратная связь по позиции

Дополнительные датчики могут сообщать о положении клапана в систему управления. Это обеспечивает подтверждение того, что клапан достиг требуемого открытого или закрытого положения, прежде чем начнется следующая операция.

Блокировка процессов

Сигналы состояния клапана могут быть включены в технологические блокировки. Например, можно запретить запуск последующей системы транспортировки до тех пор, пока клапан не достигнет требуемого положения.

Конфигурация для опасной зоны

Пакет приводов, совместимый с ATEX, доступен для установок, где конфигурация оборудования и управления должна соответствовать применимым требованиям для опасных зон.

Санитарное строительство

Корпус клапана доступен из нержавеющей стали SUS304 или SUS316L. Поверхности, контактирующие с продуктом, могут быть обработаны до Ra ≤0,4 мкм, чтобы уменьшить удержание материала и облегчить регулярную очистку.

Доступны уплотнительные материалы из EPDM, силикона и FKM/Viton. Марки уплотнений, соответствующие требованиям FDA, могут быть выбраны для применимых фармацевтических, пищевых и нутрицевтических процессов.

Внутренняя конструкция предназначена для гигиеничного обращения с порошками и может поставляться в конфигурациях, совместимых с CIP, в соответствии с технологическими требованиями.

Области применения

Линии фармацевтических порошков

Используется для изоляции и контроля передачи API, HPAPI, вспомогательных веществ и других фармацевтических порошков в автоматизированных производственных системах.

Разгрузочные станции IBC

Устанавливается под IBC для контролируемой выгрузки порошка, особенно там, где клапану необходимо взаимодействовать с системами управления ПЛК и последующим конвейерным оборудованием.

Вакуумные конвейерные системы

Подходит для точек изоляции на линиях вакуумной подачи порошка, где требуется стабильное отключение и повторная автоматическая работа.

Обращение с материалами аккумуляторов

Используется для переноса катодов, анодов и проводящих порошков, где важны удержание материала, гигиеническая конструкция и снижение износа уплотнений.

Пищевая и нутрицевтическая обработка

Подходит для автоматизированной обработки сухих ингредиентов и пищевых порошков, где требуется конструкция из нержавеющей стали и очищаемые поверхности, контактирующие с продуктом.

Технические характеристики

Сравнение конфигураций управления

Установка и обслуживание

Перед установкой подтвердите размер клапана, стандарт подключения, подачу воздуха в привод и интерфейс управления. Клапан должен быть установлен с достаточным доступом для осмотра надувного седла, привода и компонентов обратной связи.

Регулярное техническое обслуживание должно включать проверку уплотнительного элемента на предмет износа или повреждения, проверку движения привода и подтверждение того, что обратная связь по положению работает правильно, если она установлена. Надувное сиденье также следует проверить на правильность накачивания и удержания давления в соответствии с графиком технического обслуживания.

При использовании порошков частота очистки должна определяться характеристиками материала и производственным циклом. Конфигурации, совместимые с CIP, можно использовать там, где процесс требует автоматической очистки.

Случай применения

Фармацевтический производитель модернизировал станцию ​​разгрузки порошков IBC и нуждался в запорном клапане, который мог бы работать с существующей системой управления ПЛК. Последующее транспортирующее оборудование могло запуститься только после подтверждения того, что выпускной клапан достиг требуемого положения.

Компания AVM поставила эксцентриковый дроссельный клапан с надувным уплотнением и интеллектуальным приводом с обратной связью по положению. ПЛК получил сигнал о состоянии клапана и автоматически координировал последовательность разгрузки и транспортировки. Заказчик также сообщил о сокращении ручного вмешательства и стабильной работе во время повторяющихся циклов разгрузки IBC.

Сертификаты и опции

Санитарные клапаны AVM могут поставляться в соответствии с применимыми санитарными стандартами 3-A, ISO 9001, CE и FDA. Доступны уплотнительные материалы, соответствующие требованиям FDA, для применения в фармацевтической и пищевой промышленности.

Для проектов, требующих оборудования для опасных зон, комплект приводов, совместимый с ATEX, можно сконфигурировать в соответствии с применимой классификацией и требованиями проекта.

Часто задаваемые вопросы

Как работает надувное сиденье?

Седло разгерметизировано и втягивается до того, как диск начнет двигаться. После того, как диск достигает закрытого положения, седло надувается для создания уплотняющей поверхности.

Каково назначение эксцентрикового диска?

Эксцентриковый диск уменьшает постоянный контакт с уплотнительным элементом во время вращения, помогая снизить трение, нагрузку на привод и износ седла.

Может ли клапан обмениваться данными с ПЛК?

Да. Интеллектуальный пневматический привод совместим с системами управления на базе ПЛК, а дополнительная обратная связь по положению может предоставлять сигналы о состоянии клапана.

Можно ли использовать его для переноса порошка?

Да. Санитарный эксцентриковый клапан-бабочка с надувным уплотнением и интеллектуальным приводом предназначен для фармацевтических порошков, пищевых ингредиентов, аккумуляторных материалов и других сухих сыпучих материалов, где требуется гигиеническая изоляция и автоматизированная работа.

Какие герметизирующие материалы доступны?

Доступные варианты включают EPDM, силикон и FKM/Viton. Марки, соответствующие требованиям FDA, могут быть выбраны для соответствующих санитарных применений.

Можно ли настроить его для опасных зон?

Да. Доступен пакет приводов, совместимый с ATEX, в соответствии с требуемой классификацией взрывоопасных зон.
