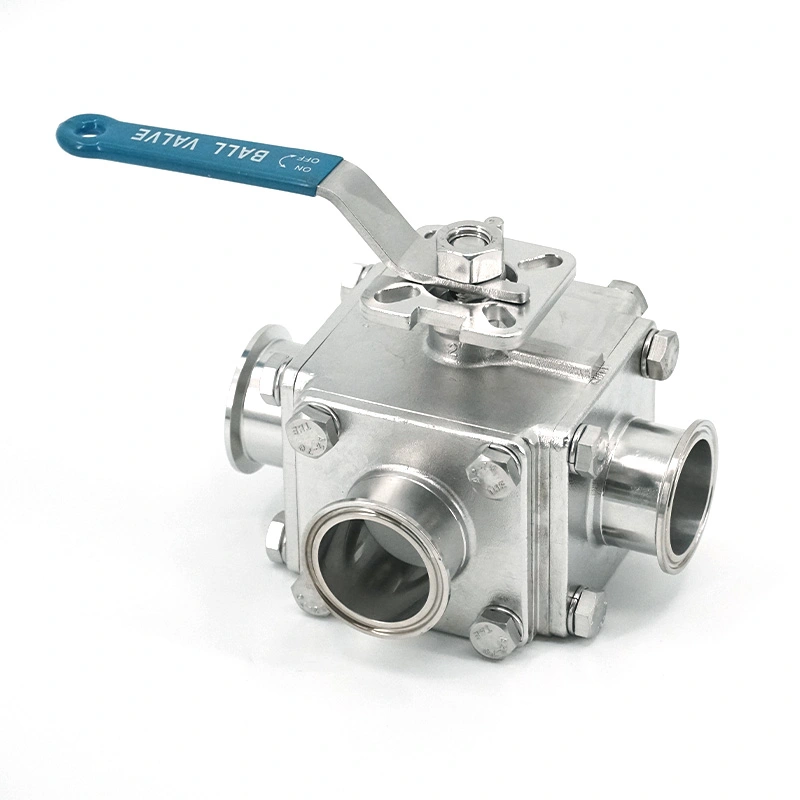

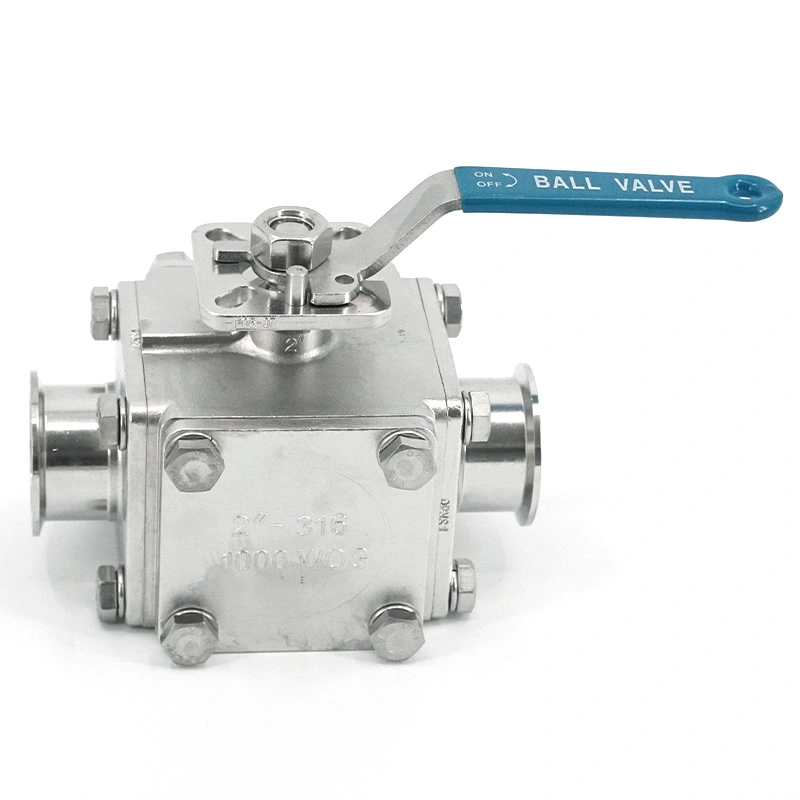

Санитарный пневматический квадратный трехходовой шаровой кран

Санитарный пневматический квадратный трехходовой шаровой кран, доступный с шаровыми конфигурациями L-образного и T-образного отверстия, может удовлетворить различные требования к маршрутизации потока. Корпус из нержавеющей стали, полированные смачиваемые поверхности, конструкция седла с минимальной полостью и пневматический поворот на четверть оборота делают его подходящим для фармацевтической, биотехнологии, продукты питания, напитки, молочные продукты, косметика и другие системы гигиенической обработки.

Конфигурации порта потока

1. Поток L-порта

Шарик L-Port соединяет два порта, изолируя третий порт. Подходит, когда необходимо выполнить один поток процесса. переключение между двумя разными трубопроводами, например, выбор между двумя резервуарами, маршрутами передачи или технологическими выходами.

2. Поток через Т-порт

Шар Т-образного порта обеспечивает более гибкую связь между тремя портами клапана. В зависимости от положения мяча различные трубопроводы могут быть соединены или изолированы, что делает их пригодными для распределения, передачи и многонаправленная маршрутизация процесса.

3. Выбор порта

Конфигурацию L-Port или T-Port следует выбирать в соответствии с фактическим расположением трубопровода и переключение позиций. Для сложных систем покупатели могут предоставить блок-схему процесса, чтобы AVM могла проверить необходимые путь потока перед производством.

Пневматическое управление

1. Работа под углом 90°

Пневматический привод поворачивает шток клапана на 90°, чтобы изменить положение шара и перенаправить процесс. СМИ. Этот четвертьоборотный механизм обеспечивает простое переключение между заранее заданными путями потока.

2. Привод двойного действия

В конфигурации двойного действия для открывания и закрывания используется сжатый воздух. Он подходит для автоматизированные системы, где требуется пневматическое управление в обоих направлениях.

3. Привод с пружинным возвратом.

Конфигурация с пружинным возвратом использует сжатый воздух для одного направления и силу пружины для противоположного движения. Это может быть выбран, когда процесс требует определенного положения по умолчанию после потери подачи воздуха.

4. Интеграция системы управления

Пневмопривод можно комбинировать с электромагнитными клапанами, коробками концевых выключателей, позиционерами и воздушным фильтром. регуляторы. Эти компоненты позволяют интегрировать клапан с ПЛК или другими системами управления процессом для дистанционного управления. переключение.

Гигиенический внутренний дизайн

1. Сокращение срока хранения продукта

Внутренняя структура спроектирована таким образом, чтобы уменьшить количество ненужных полостей вокруг шара и седла. Это помогает ограничить удержание технологической среды при переключении потока и поддерживает гигиеническую работу при частой смене продуктов.

2. Седло с полостью

Конструкция седла с заполнением полостей уменьшает доступное пространство вокруг области уплотнения, где могут оставаться технологические остатки. накапливаться. Такая конструкция облегчает очистку и помогает уменьшить количество потенциальных точек загрязнения.

3. Полированные смачиваемые поверхности.

Стандартная обработка внутренней поверхности Ra ≤0,8 мкм, опциональная электрополировка Ra ≤0,4 мкм. Чем гладче поверхность может уменьшить прилипание продукта и облегчить очистку зон контакта с продуктом.

4. СИП и СИП

Санитарно-пневматический квадратный трехходовой шаровой кран предназначен для интеграции в подходящие системы CIP и SIP. позволяя выполнять процедуры очистки и стерилизации, пока клапан остается установленным. Фактический CIP Условия SIP следует сверить с выбранными материалами седла и уплотнений.

Материалы и уплотнения

1. СУС304 и СУС316Л.

AVM предлагает конфигурации из нержавеющей стали SUS304 и SUS316L. SUS316L можно выбрать для приложений, требующих более высокая коррозионная стойкость или более жесткие условия контакта с продуктом.

2. Седло из ПТФЭ

ПТФЭ обеспечивает надежную герметизацию и химическую стойкость для многих совместимых санитарных процессов. Это Пригодность должна быть подтверждена с учетом технологической среды, чистящих средств и рабочей температуры.

3. Уплотнения из EPDM и силикона.

EPDM и силикон могут быть выбраны для совместимых применений санитарной обработки в зависимости от технологической среды. температура, требования к очистке и условия стерилизации.

4. Печать ФКМ

FKM доступен для применений, требующих соответствующей устойчивости к определенным химическим веществам и условиям эксплуатации. Совместимость должна быть подтверждена перед выбором.

Уплотнение и переключение

1. Изоляция пути потока

Прецизионно обработанный шар и гигиеничная конструкция седла обеспечивают уплотнение между выбранными путями потока, помогая предотвратить нежелательная связь между изолированными портами.

2. Компенсация сиденья

Эластичная уплотнительная структура позволяет сиденью адаптироваться к нормальным изменениям условий эксплуатации, помогая поддерживать контакт между шаром и седлом при многократном переключении.

3. Рабочий крутящий момент

Шарик и седло, обработанные с высокой точностью, обеспечивают плавное вращение с контролируемым рабочим крутящим моментом, что позволяет пневматический привод для эффективной работы клапана.

4. Повторное переключение

Рабочий механизм 90° подходит для технологических систем, в которых пути потока необходимо неоднократно менять во время работы. производство, транспортировка, очистка или смена продукта.

Технические характеристики

Размер и размеры

AVM обеспечивает трехходовую конфигурацию от 1/2 дюйма до 4 дюймов, что примерно соответствует DN15–DN100. Фактический Присоединительные размеры зависят от выбранного размера клапана и конфигурации санитарного присоединения.

Варианты подключения

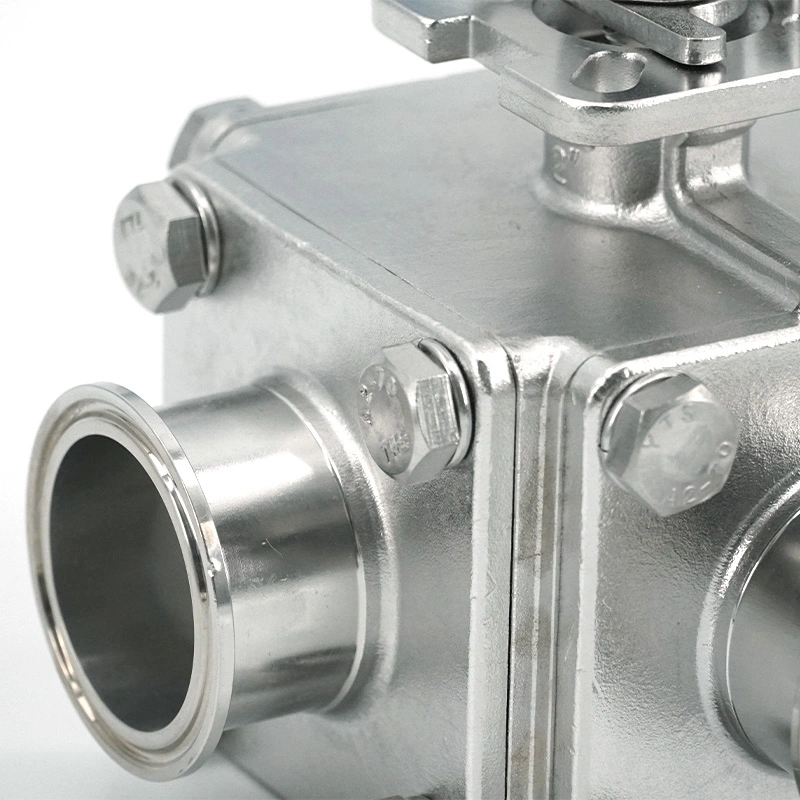

1. Тройной зажим

Соединения Tri-Clamp подходят для санитарных технологических систем, где удобна установка, снятие и осмотр обязателен. Они обычно используются в пищевой промышленности, производстве напитков, молочных продуктов, фармацевтике и биотехнологиях. оборудование.

2. Стыковая сварка

Сварные соединения обеспечивают постоянное соединение клапана с технологическим трубопроводом. Эта конфигурация подходит там, где требуется гигиеническая непрерывность трубопровода и уменьшение количества разъемных соединений.

3. Резьбовой

Версии с резьбой представляют собой альтернативный метод соединения для совместимых систем санитарно-гигиенических трубопроводов. Применимый Стандарт резьбы должен быть подтвержден в соответствии с существующей установкой.

4. Фланцевый

Фланцевые версии можно использовать там, где клапан необходимо соединить с совместимым оборудованием или системами трубопроводов с помощью болтовые соединения. Стандарты размеров и фланцев должны быть подтверждены перед заказом.

Приложения

1. Фармацевтическая обработка

Санитарно-пневматический квадратный трехходовой шаровой кран можно использовать в совместимых фармацевтических системах для инъекционных препаратов. производство, производство вакцин, приготовление буферов, системы очищенной воды, системы WFI, перенос стерильных жидкостей, и технологические линии CIP/SIP.

2. Биотехнология

Типичные области применения включают клеточную культуру, ферментацию, биофармацевтическое производство, перенос стерильных жидкостей и технологические узлы, где требуется автоматическое переключение путей потока.

3. Еда и напитки

Области применения включают переработку молочных продуктов, производство молока и йогурта, переработку фруктовых соков, пивоваренные системы, производство напитков. наполнение и перекачка жидких пищевых продуктов там, где требуется соблюдение гигиенических требований.

4. Косметика

Клапан можно применять для шампуня, лосьона, крема, переноса косметических ингредиентов и других совместимых жидкостей. системы обработки, требующие контролируемого трубопроводного распределения.

Руководство по выбору покупателя

1. Подтвердите необходимые пути потока.

Первый момент выбора заключается в том, требует ли система отвода L-порта или многонаправленного потока T-порта. Требуемые состояния подключения и изоляции должны быть подтверждены перед заказом.

2. Подтвердите среду процесса.

Технологическая среда должна быть предусмотрена при выборе корпуса клапана и материала седла. Это особенно важно для систем, включающих чистящие химикаты, агрессивные среды или жидкости высокой чистоты.

3. Подтвердите давление и температуру.

Необходимо указать фактическое рабочее давление, температуру процесса, температуру CIP и условия SIP, чтобы выбранную конфигурацию клапана можно проверить на соответствие применимым рабочим пределам.

4. Подтвердите требования к пневматике

Покупатели должны указать предпочтительный тип привода, доступное давление воздуха, положение клапана по умолчанию и требуемые параметры. аксессуары для управления, когда клапан будет подключен к автоматизированной технологической системе.

5. Подтвердите стандарт подключения.

Существующее соединение трубопровода должно быть идентифицировано как Tri-Clamp, стыковое приварное, резьбовое, фланцевое, DIN, ISO, SMS, IDF, или другой применимый стандарт, чтобы избежать проблем с установкой.

Проверка качества и доставка

1. Проверка пути потока

Для трехходового клапана AVM проверяет фактическую конфигурацию шара и положения переключения, чтобы гарантировать, что L-порт или Путь потока Т-образного отверстия соответствует указанному расположению клапана.

2. Пневматическое функциональное тестирование

Собранный привод и клапан проверяются на правильность перемещения на 90°, реакцию переключения и рабочее состояние. перед отправкой.

3. Уплотнение и осмотр поверхности.

Клапан подвергается соответствующим проверкам на герметичность и герметичность, а поверхности из нержавеющей стали и гигиенические соединения Концы проверяются на наличие дефектов механической обработки или поверхности.

4. Упаковка для международных перевозок.

Перед упаковкой концы санитарно-технических соединений защищаются от загрязнения и ударов. Пневматический привод и открытые компоненты получают дополнительную защиту, а весь клапан закрепляется в соответствии с выбранным способ транспортировки.

Часто задаваемые вопросы

1. Для чего используется трехходовой шаровой кран?

Он используется для перенаправления, распределения или изоляции технологической среды между тремя подключенными конвейерами. Трехпортовый Структура делает его подходящим для технологических систем, требующих нескольких маршрутов потока.

2. В чем разница между L-портом и T-портом?

Конфигурация L-порта соединяет два порта, изолируя третий, что делает его пригодным для двухпутевого перенаправления. Конфигурация T-Port обеспечивает более гибкую связь между тремя портами для распределения и разнонаправленной связи. маршрутизация.

3. Совместимо ли оно с CIP и SIP?

Санитарно-пневматический квадратный трехходовой шаровой кран предназначен для интеграции в подходящие системы CIP и SIP. Фактические условия очистки и стерилизации необходимо сверить с выбранными материалами седла и уплотнения.

4. Каково максимальное рабочее давление?

В прилагаемой спецификации указано рабочее давление до 5 бар, при этом фактическое допустимое давление зависит от от размера и конфигурации клапана.

5. Какова рабочая температура?

В прилагаемой спецификации указан рабочий диапазон от -20°C до +180°C, в зависимости от выбранного материала седла.

6. Можно ли подключить его к ПЛК?

Да. Электромагнитные клапаны, коробки концевых выключателей, позиционеры и другие аксессуары управления могут быть сконфигурированы для интеграция с автоматизированными системами управления технологическими процессами.

7. Как выбрать SUS304 или SUS316L?

Выбор зависит главным образом от технологической среды, условий коррозии, гигиенических требований и условий контакта с продуктом. требования. SUS316L обычно выбирается для более требовательных к гигиене и чувствительных к коррозии применений.

8. Какая информация необходима для предложения?

Укажите размер клапана, требования к L-порту или T-порту, технологическую среду, рабочее давление, температуру, соединение. стандарт, тип привода, доступное давление воздуха и необходимые аксессуары для управления. Рекомендуется схема трубопроводов. когда задействовано несколько положений переключения.
