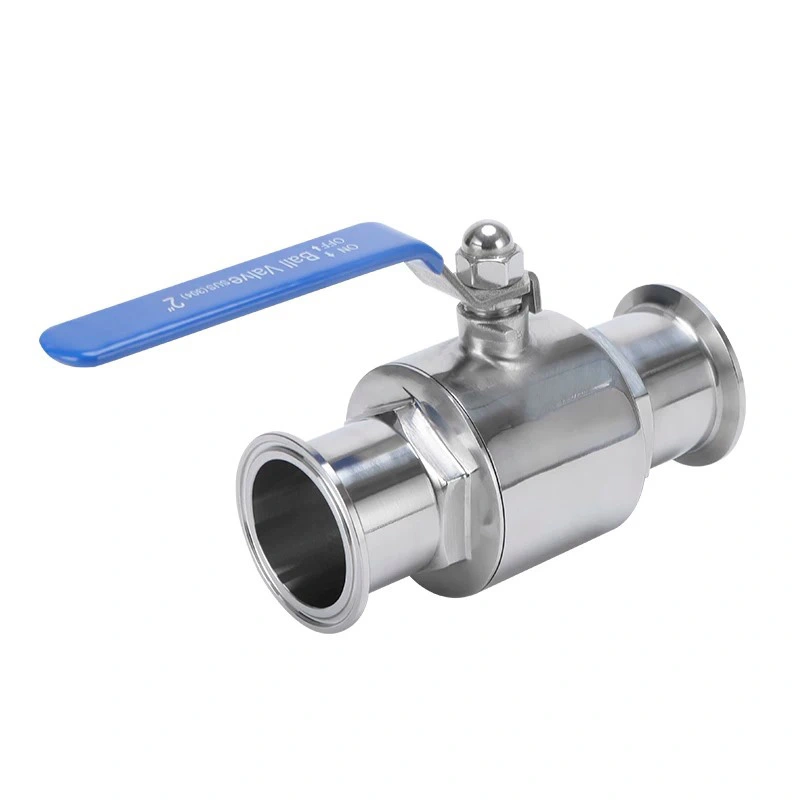

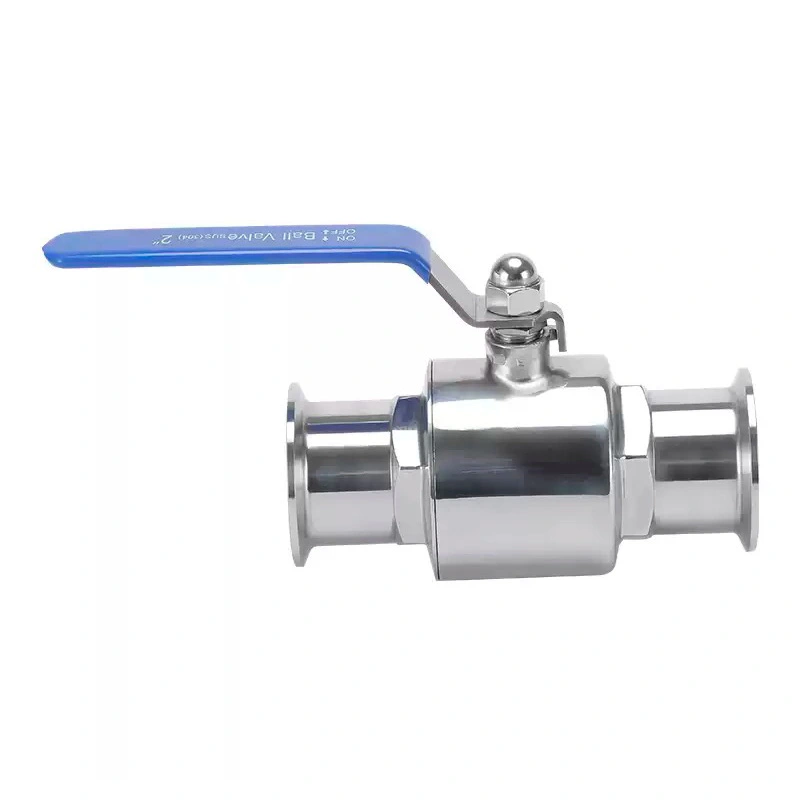

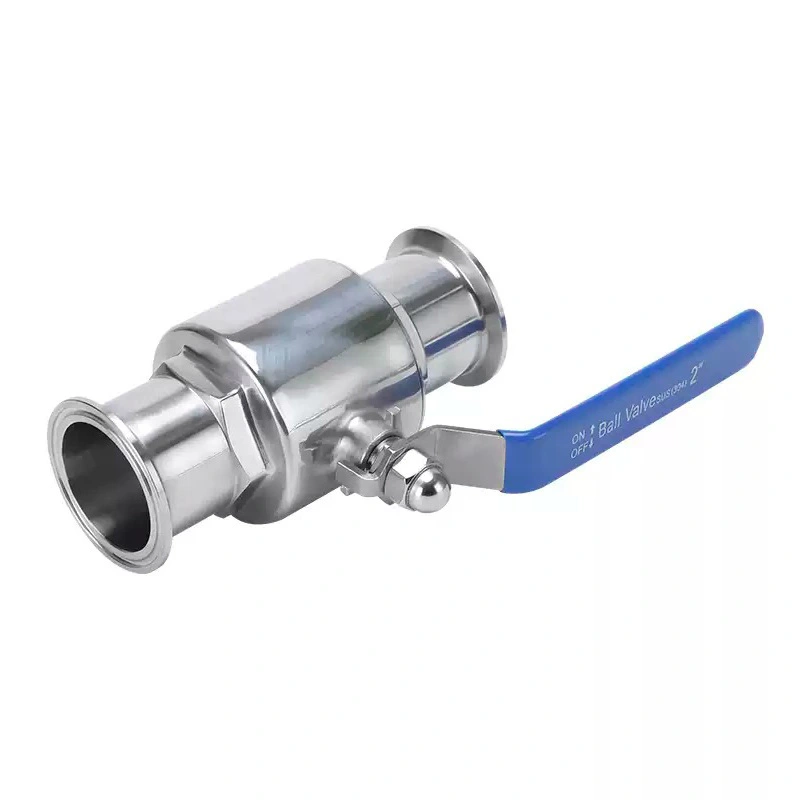

Санитарный ручной пневматический полнопроходной двухкомпонентный шаровой клапан

Его двухсекционный корпус из нержавеющей стали доступен в исполнении SUS304 или SUS316L, с гигиенически полированными смачиваемыми поверхностями и Варианты уплотнений на основе ПТФЭ. Полнопроходной шар удерживает внутренний канал потока близко к диаметру трубопровода, уменьшение ограничения потока и турбулентности во время непрерывной передачи жидкости. Санитарный ручной пневматический полнопроходной Двухкомпонентный шаровой кран может поставляться с ручной ручкой или пневматическим приводом и подходит для пищевой и пищевой промышленности. напитки, молочные продукты, фармацевтика, биотехнологии, косметика и тонкая химическая обработка.

Полнопроходная конструкция для эффективной передачи среды

1. Неограниченный проход потока

В полнопроходном шаре используется отверстие, предназначенное для обеспечения большого прохода потока через клапан. В полностью открытом состоянии отверстие выравнивается по трубопроводу, позволяя технологической среде проходить с минимальными препятствиями.

Это делает клапан особенно подходящим для систем, где поддержание пропускной способности более важно, чем использование дроссельный клапан.

2. Меньшая потеря давления.

Поскольку открытый шаровой канал существенно не сужает путь потока, клапан может снизить потерю давления. по сравнению с конструкциями клапанов с ограниченным проходом.

Это может быть полезно для линий передачи, санитарно-технических систем и технологического оборудования, где требуется поддержание доступности. Давление насоса имеет значение.

3. Уменьшение турбулентности и удержание продукта

Прямой путь потока помогает свести к минимуму ненужные изменения направления потока. В сочетании с полированной внутренней частью поверхностей, это способствует более чистому переносу носителя и уменьшает площади, на которых могут оставаться остатки продукта.

Двухкомпонентная конструкция для практичного обслуживания

1. Компактный корпус из нержавеющей стали.

Санитарный ручной пневматический полнопроходной двухкомпонентный шаровой клапан имеет корпус из двух частей из нержавеющей стали, включающий шар, шток, седла и узел уплотнения. Эта конструкция обеспечивает компактное решение для санитарно-технического трубопровода. установка.

2. Варианты материалов SUS304 или SUS316L.

SUS304 представляет собой экономичный вариант из нержавеющей стали для совместимых санитарных применений, тогда как SUS316L является лучшим вариантом. подходит для требовательных сред контакта с продуктом, требующих более высокой коррозионной стойкости.

3. Доступные внутренние компоненты

Двухкомпонентная конструкция позволяет обслуживающему персоналу получить доступ к внутренним компонентам уплотнения при осмотре или требуется замена, что упрощает работу по обслуживанию.

4. Множество сантехнических подключений

Клапан может поставляться с соединениями Tri-Clamp, стыковой сваркой, резьбовыми или фланцевыми соединениями для соответствия различным санитарным требованиям. конструкции трубопроводов.

Доступные стандарты включают DIN, ISO, SMS, IDF, 3-A, RJT и ASME BPE.

Угол поворота 90° для быстрого отключения

1. Движение шара на четверть оборота

Клапан работает за счет поворота шара на 90°. Когда отверстие совпадает с трубопроводом, клапан открыт; после при повороте на 90° твердая часть шара перекрывает проход для потока.

Этот простой принцип работы обеспечивает быстрое переключение между открытым и закрытым положениями.

2. Ручное управление

Ручная рукоятка обеспечивает прямое местное управление системами, где автоматическое приведение в действие не требуется или где операторы требуется простое механическое переопределение.

3. Пневматическое управление

Пневматический привод преобразует сжатый воздух в четвертьоборотное движение, обеспечивая более быструю и повторяемую работу. эксплуатация автоматизированных производственных линий.

4. Варианты двойного действия или пружинного возврата.

AVM может сконфигурировать клапан с пневматическими приводами двойного действия или с пружинным возвратом, что позволяет покупателям выбирать режим работы на основе их стратегии управления и требований к аварийному положению.

Гигиеничный дизайн поверхности

1. Полированные внутренние поверхности

Стандартная обработка внутренней поверхности Ra ≤0,8 мкм, опциональная обработка Ra ≤0,4 мкм для применений, требующих более высокий уровень гладкости поверхности.

2. Минимальное мертвое пространство

Санитарная конструкция спроектирована так, чтобы уменьшить ненужные внутренние пространства, в которых могут задерживаться остатки продукта или чистящие жидкости.

Это особенно важно для применений, требующих частой смены продукта или строгих гигиенических требований.

3. Совместимость CIP и SIP.

Клапан можно встроить в системы CIP и SIP, что позволяет упростить процедуры очистки и стерилизации. выполняется без планового снятия клапана с трубопровода.

Характеристики уплотнения при многократной эксплуатации

1. Седла шара из ПТФЭ

Седла из ПТФЭ обеспечивают первичную поверхность уплотнения вокруг шара и предназначены для надежного закрытия во время работы. повторяющиеся циклы открытия и закрытия.

2. Несколько вариантов уплотнений

В зависимости от технологических требований компания AVM может предложить варианты уплотнений из ПТФЭ, EPDM и силикона.

Соответствующее уплотнение следует выбирать в зависимости от технологической среды, температуры, чистящих химикатов и Требования к стерилизации.

3. Герметичное закрытие

Конфигурация шара и седла разработана таким образом, чтобы обеспечить плотное закрытие при полностью закрытом клапане, помогая предотвратить нежелательная утечка технологической среды между рабочими циклами.

Технические характеристики

Размеры ручного клапана

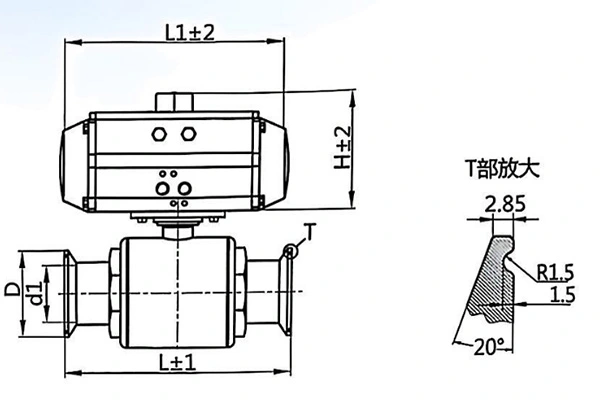

Размеры пневматического клапана

Варианты автоматизации технологических линий

1. Электромагнитный клапан

Электромагнитный клапан может управлять подачей пневматического воздуха, позволяя шаровому клапану реагировать на электрические сигналы от автоматизированная система управления.

2. Коробка концевых выключателей

Блок концевого выключателя обеспечивает обратную связь по открытому/закрытому положению, помогая операторам или системам ПЛК подтвердить фактическое положение. состояние клапана.

3. Позиционер

Позиционер можно выбрать для приложений, требующих более контролируемого позиционирования привода и мониторинга процесса.

4. Регулятор воздушного фильтра

Регулятор воздушного фильтра помогает подавать в пневматический привод более чистый и надлежащим образом отрегулированный сжатый воздух. поддержка стабильной работы.

5. Ручное управление

Ручное дублирование обеспечивает дополнительный метод работы, когда требуется местное управление клапаном во время работы. ввод в эксплуатацию, техническое обслуживание или перерыв в работе системы управления.

Приложения

1. Фармацевтическая и биофармацевтическая обработка.

Клапан можно использовать в совместимых гигиенических применениях, таких как системы очищенной воды, системы WFI, стерильные жидкости. транспортировка, подготовка буфера, биореакторные системы и блоки CIP/SIP.

Для установок, соответствующих требованиям GMP, окончательную конфигурацию клапана следует выбирать в соответствии с применимыми требованиями проекта. гигиенические и нормативные требования.

2. Биотехнология

Области применения включают культивирование клеток, ферментацию, биофармацевтическую обработку, стерильные технологические установки и Распределение технологической жидкости.

Полнопроходная конструкция особенно полезна там, где требуется эффективная перекачка технологических жидкостей.

3. Еда и напитки

Клапан может быть установлен в системах транспортировки молочных продуктов, молока, соков, напитков, пивоваренных заводов и пищевых ингредиентов, где требуется гигиеническое закрытие и низкое сопротивление потоку.

4. Косметическая продукция

Подходящие области применения включают лосьоны, шампуни, крема и другие совместимые системы переноса косметических жидкостей.

5. Тонкая химическая обработка

Для совместимых применений с химикатами высокой чистоты и тонкой очистки клапан имеет конструкцию из нержавеющей стали, герметичную отключение и гибкие возможности подключения.

Что покупатели должны учитывать перед заказом

1. Пропускная способность

Если процесс требует высокого расхода при минимальной потере давления, важным выбором является полнопроходная конфигурация. фактор.

2. Материал клапана

Выберите SUS304 или SUS316L в зависимости от технологической среды, условий коррозии, чистящих химикатов и требования к контакту с продуктом.

3. Материал сиденья

ПТФЭ, ЭПДМ или силикон следует выбирать в зависимости от фактической температуры процесса, среды, химикатов CIP и SIP. условия.

4. Метод работы

Выберите ручной режим для местного управления или пневматический режим, если требуется быстрое, повторяемое и автоматическое переключение. требуется.

5. Подключение и стандарт

Подтвердите необходимое соединение Tri-Clamp, сварное, резьбовое или фланцевое соединение вместе с применимыми стандартами DIN, ISO, SMS, Стандарт IDF, 3-A, RJT или ASME BPE.

6. Аксессуары для автоматизации

Для автоматизированных линий укажите наличие электромагнитных клапанов, обратной связи по положению, позиционеров, регуляторов воздушного фильтра, NAMUR. требуются аксессуары или ручное управление.

Почему стоит выбрать полнопроходной двухкомпонентный шаровой кран AVM?

1. Отдает приоритет эффективности потока

Полнопроходная конструкция делает этот клапан особенно подходящим для покупателей, обеспокоенных потерей и поддержанием давления. эффективный перенос процесса и среды.

2. Сочетает в себе гибкость ручного и пневматического управления.

Одна платформа клапана может быть сконфигурирована для простого ручного управления или автоматического пневматического управления, что позволяет оборудование для адаптации к различным производственным условиям.

3. Практичное обслуживание из двух частей

Двухсекционный корпус обеспечивает простую конструкцию для проверки и обслуживания внутреннего уплотнения. компоненты.

4. Создан для гигиенической обработки.

Полированные смачиваемые поверхности, минимальное мертвое пространство, гигиенические соединения и совместимость с CIP/SIP делают клапан подходит для применений, где возможность очистки является приоритетом при покупке.

Часто задаваемые вопросы

1. Что такое полнопроходной санитарный шаровой кран?

Полнопроходной санитарный шаровой кран имеет шаровой проход, точно соответствующий внутреннему диаметру трубопровода. Когда полностью открытый, он обеспечивает относительно неограниченный путь потока, помогая снизить потери давления и турбулентность.

2. Почему стоит выбрать шаровой кран, состоящий из двух частей?

Двухкомпонентная конструкция обеспечивает компактный корпус клапана и удобный доступ к внутренним компонентам для проверки. и техническое обслуживание.

3. Доступен ли клапан AVM как с ручным, так и с пневматическим управлением?

Да. AVM предлагает ручное управление, а также пневматические конфигурации с двойным действием или пружинным возвратом. приводы.

4. Каково максимальное рабочее давление?

Указанное максимальное рабочее давление составляет 10 бар. Фактическая допустимое давление должно быть подтверждено в соответствии с выбранный размер, материал, седло и условия эксплуатации.

5. Какую температуру выдерживает клапан?

Указанный рабочий диапазон составляет от -20°C до +150°C, в зависимости от выбранного седла и материалов уплотнений.

6. Можно ли использовать клапан с CIP и SIP?

Да. Сантехническая конструкция предназначена для интеграции в системы очистки CIP и SIP. Фактический Условия стерилизации должны быть подтверждены в соответствии с выбранными пломбировочными материалами.

7. Какая обработка поверхности доступна?

Стандартная обработка поверхности Ra ≤0,8 мкм, опциональная обработка поверхности Ra ≤0,4 мкм для применений, требующих более гладкой поверхности. внутренняя поверхность.

8. В каких отраслях используется этот клапан?

Типичные области применения включают фармацевтику, биотехнологии, продукты питания, напитки, молочные продукты, пивоварни, косметику и другие совместимые области применения. тонкая химическая обработка.

Срок выполнения и упаковка

1. Стандартное время производства

Стандартное время производства составляет 2–4 недели, в зависимости от количества заказа, конфигурации клапана, технических характеристик и доступность материала. Покупатели со срочными потребностями должны подтвердить ближайший доступный график производства. с АВМ.

2. Условия оплаты

Стандартные условия оплаты: 30% предоплата, остальные 70% выплачиваются перед отправкой банковским переводом или аккредитивом. За небольшую стоимость заказы, полная оплата может потребоваться перед производством.

3. Экспортная упаковка

Клапаны надежно упакованы в подходящие бумажные и деревянные ящики для защиты оборудования во время международных перевозок. транспортировка и снизить риск повреждения перед доставкой.

Запросите решение для полнопроходного шарового крана AVM

Если ваш процесс требует высокой пропускной способности, низких потерь давления, быстрого отключения и гигиеничной конструкции, AVM Санитарный ручной пневматический полнопроходной двухкомпонентный шаровой клапан представляет собой гибкое решение как для ручного управления, так и для автоматизированные санитарные трубопроводы.

Предоставьте компании AVM размер клапана, технологическую среду, рабочее давление, рабочую температуру, стандарт соединения, седло. материал и метод работы, чтобы выбрать соответствующую конфигурацию для вашего применения.
