В санитарно-пневматическом прямом трехкомпонентном шаровом клапане используется полнопроходной канал для обеспечения эффективной передачи среды, а прецизионно отполированные поверхности, контактирующие с продуктом, помогают уменьшить удержание остатков и упростить очистку. Изготовленный из нержавеющей стали SUS304 или SUS316L, он подходит для гигиенических применений в фармацевтической, биотехнологической, пищевой, молочной, косметической и тонкой химической промышленности.
Благодаря пневматическому четвертьоборотному управлению клапан обеспечивает быстрое открытие и закрытие для автоматизированных технологических систем и может быть настроен для операций CIP и SIP.

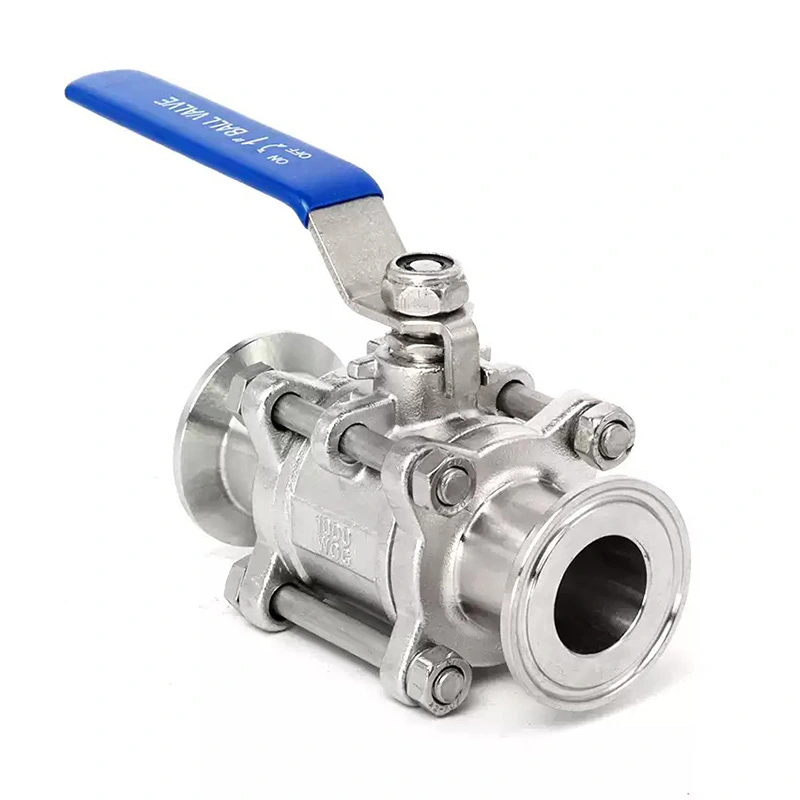

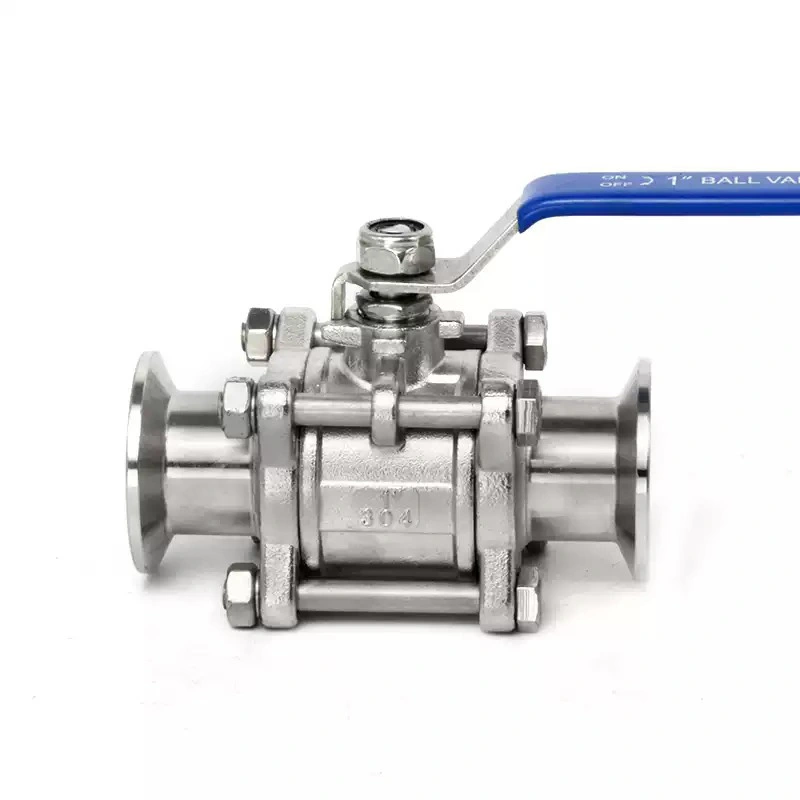

Трехсекционная конструкция позволяет разделить центральную секцию клапана и торцевые соединения во время технического обслуживания. Это обеспечивает более легкий доступ к внутренним компонентам без замены всего клапана в сборе.
Шар, седла клапанов и уплотнительные компоненты можно осмотреть и при необходимости заменить. Это делает клапан подходящим для технологических линий, где уплотнения и седла подвергаются повторяющимся циклам эксплуатации, очистки или стерилизации.
В случае износа обслуживающий персонал может отремонтировать внутренние компоненты, а не заменять все соединение трубопровода. Это может упростить управление запасными частями и регулярное обслуживание клапанов.
Полнопроходной шар обеспечивает проход для потока, который точно соответствует подсоединенному трубопроводу, позволяя технологической среде проходить через клапан с ограниченным ограничением при полностью открытом положении.
Прямой путь потока сводит к минимуму ненужные изменения направления потока, помогая снизить потери давления на клапане. Это полезно для систем перекачки жидкости, где важно поддерживать доступную производительность насоса.
Прямой канал потока в сочетании с полированными смачиваемыми поверхностями помогает уменьшить площади, в которых может скапливаться технологическая среда после открытия или закрытия клапана.

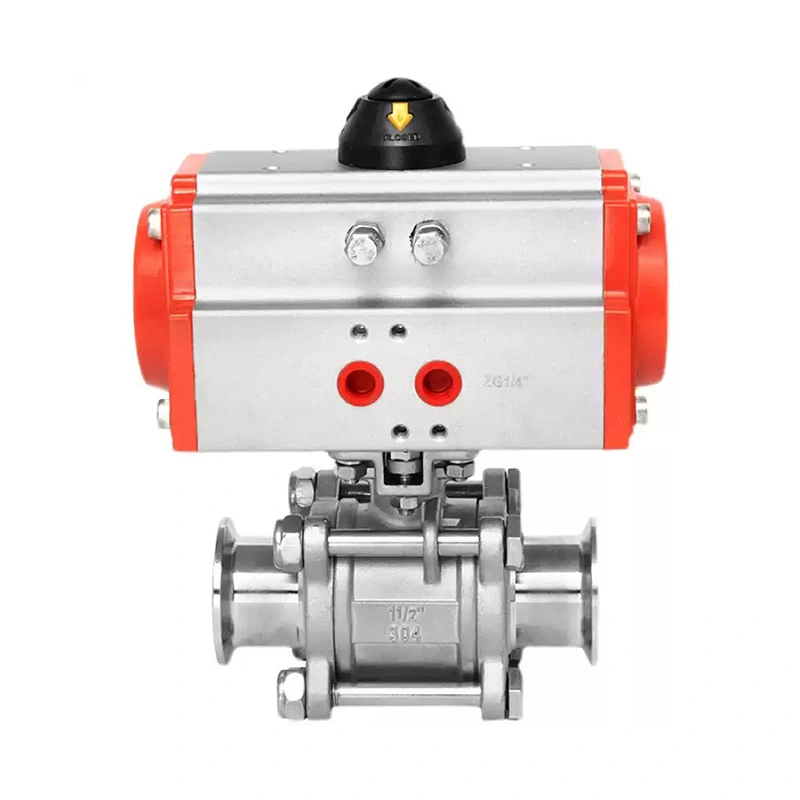

Пневмопривод поворачивает шар на 90 градусов. Когда отверстие шара совмещено с трубопроводом, клапан открыт. Вращение шара на 90 градусов позиционирует твердую секцию поперек пути потока и закрывает клапан.
Четвертьоборотный режим обеспечивает быстрое перемещение между открытым и закрытым положениями, что делает клапан пригодным для автоматизированных производственных процессов и частого переключения процессов.
Хотя эта модель настроена для пневматического управления, AVM может обеспечить ручную или другую конфигурацию приведения в действие в соответствии с требованиями системы.
Конструкция шара и седла спроектирована таким образом, чтобы снизить крутящий момент, необходимый для работы, что позволяет пневматическому приводу обеспечивать надежное движение в повторяющихся циклах.
Для корпуса и шара клапана доступна нержавеющая сталь SUS304 и SUS316L. SUS316L можно выбрать для применений, требующих большей коррозионной стойкости в средах с высокими гигиеническими требованиями.
Стандартное качество поверхности составляет Ra ≤0,8 мкм, а для применений, требующих более гладкой внутренней поверхности, доступна дополнительная обработка Ra ≤0,4 мкм.
Внутренняя структура спроектирована так, чтобы уменьшить мертвые зоны и задержку продукта, обеспечивая гигиеническую эксплуатацию и более эффективную очистку.
Санитарно-пневматический прямой трехкомпонентный шаровой клапан можно использовать в системах CIP-мойки и SIP-стерилизации. Применимые условия очистки и стерилизации должны быть подтверждены в соответствии с выбранными материалами седла и уплотнений.
ПТФЭ доступен для применений, требующих химической стойкости и стабильных характеристик уплотнения при подходящих рабочих температурах.
Силикон можно выбрать для совместимых гигиенических применений, где важны гибкость и температурные характеристики.
EPDM подходит для многих процессов на водной основе и в общесанитарных процессах и может выбираться в зависимости от технологической среды и условий очистки.
FKM можно выбрать для совместимых применений, требующих устойчивости к определенным химическим веществам и условиям высокотемпературного процесса.
| Элемент | Спецификация |
| Название продукта | Санитарный пневматический прямой трехкомпонентный шаровой клапан |
| Тип клапана | Санитарный полнопроходной шаровой клапан |
| Бренд | АВМ |
| Материал корпуса | СУС304/СУС316Л |
| Материал мяча | СУС304/СУС316Л |
| Материал сиденья | ПТФЭ, силикон, EPDM, FKM |
| Операция | Пневматический; Доступен ручной вариант |
| Поверхностная обработка | Ra ≤0,8 мкм Стандарт; Ra ≤0,4 мкм Опционально |
| Рабочее давление | 1,0–1,6 МПа |
| Рабочая температура | от -20°C до +150°C, в зависимости от материала седла |
| Связь | Tri-Clamp, стыковая сварка, резьбовой, фланцевый |
| Стандарты подключения | DIN, 3-А, SMS, BS, RJT, IDF |
| Очистка | Совместимость с CIP |
| Стерилизация | SIP-совместимый |
Соединения Tri-Clamp обеспечивают относительно быструю установку и демонтаж и подходят для санитарных технологических систем, требующих регулярного осмотра или технического обслуживания.
Сварные соединения встык обеспечивают постоянное соединение с меньшим количеством разъемных соединений и подходят для гигиенических трубопроводных систем, где важна внутренняя гладкость.
Резьбовые конфигурации обеспечивают удобный вариант подключения совместимого технологического оборудования и систем трубопроводов.
Фланцевые соединения можно использовать там, где клапан должен сопрягаться с совместимым оборудованием или системами трубопроводов с помощью болтовых соединений.
Пневмопривод обеспечивает автоматическую работу на четверть оборота и может быть интегрирован в системы автоматизации технологических процессов.
Электромагнитный клапан можно использовать для управления подачей воздуха в привод на основе электрических сигналов управления от системы автоматизации предприятия.
Аксессуары с обратной связью по положению могут быть добавлены там, где ПЛК или системе управления требуется подтверждение открытого или закрытого состояния клапана.
Регулятор воздушного фильтра может быть встроен в пневматический контур, чтобы обеспечить подачу сжатого воздуха, кондиционированного соответствующим образом, для стабильной работы привода.
Санитарно-пневматический прямой трехкомпонентный шаровой кран можно использовать в фармацевтических и биотехнологических системах для совместимых применений, таких как очищенная вода, вода для инъекций, перекачка стерильных жидкостей, производство вакцин, биотехнологическое оборудование и системы CIP/SIP.
Типичные области применения включают молоко, йогурт, молочные ингредиенты, соусы, пищевые масла и другие совместимые системы обработки жидких пищевых продуктов, где требуется гигиеническая изоляция потока.
Полнопроходная конфигурация может использоваться на линиях по производству пива, безалкогольных напитков, соков и других напитков, где требуется эффективная перекачка жидкости и автоматическое отключение.
Клапан подходит для совместимых производственных систем, работающих с шампунями, лосьонами, кремами и косметическими ингредиентами, где важны очищаемость и контроль процесса.
Конструкция из нержавеющей стали и полированный канал потока обеспечивают контролируемую перекачку жидкостей для совместимых приложений тонкой химии, воды высокой чистоты, лабораторных и других задач, чувствительных к чистоте.
Если процесс требует частой проверки или замены седел и уплотнений клапанов, трехкомпонентная конструкция обеспечивает более легкий доступ к внутренним компонентам.
Перед выбором SUS304 или SUS316L и соответствующего материала седла и уплотнения подтвердите технологическую жидкость или газ.
Стандартный диапазон рабочего давления составляет 1,0–1,6 МПа, а рабочая температура может достигать от -20°С до +150°С в зависимости от выбранного материала седла.
Ra ≤0,8 мкм — стандартная отделка. Для применений с более строгими требованиями к поверхности можно указать дополнительную отделку Ra ≤0,4 мкм.
Перед заказом подтвердите необходимое соединение и применимый стандарт, особенно при замене существующего санитарного клапана.
Для автоматизированных систем подтвердите конфигурацию пневматического привода и необходимость наличия электромагнитных клапанов, обратной связи по положению или других аксессуаров управления.
Стандартный срок изготовления составляет 2–4 недели, в зависимости от количества заказа, технических характеристик и наличия материалов. Срочные заказы должны быть подтверждены в AVM перед покупкой.
Стандартные условия оплаты: 30% предоплата, остальные 70% выплачиваются перед отправкой банковским переводом или аккредитивом. Заказы на небольшую сумму могут потребовать полной оплаты перед производством.
Клапаны надежно упакованы в подходящие бумажные и деревянные ящики, чтобы снизить риск повреждения при погрузочно-разгрузочных работах и международной транспортировке.
Основное преимущество – доступность обслуживания. Корпус, состоящий из трех частей, позволяет отделить центральную секцию клапана, что позволяет более удобно осматривать или заменять внутренние компоненты.
Конструкция из трех частей обеспечивает больший доступ к внутренним компонентам для обслуживания, тогда как конструкция из двух частей обычно обеспечивает более простую и компактную конструкцию корпуса.
Да. В клапане используется полнопроходная шаровая конструкция, обеспечивающая относительно неограниченный проход потока и снижающая потери давления при полностью открытом положении.
Да. Санитарная конструкция поддерживает интеграцию в процессы CIP и SIP. Фактические параметры очистки и стерилизации должны быть подтверждены на основе выбранных материалов седла и уплотнения.
Корпус и шар клапана доступны из нержавеющей стали SUS304 или SUS316L с уплотнениями из ПТФЭ, силикона, EPDM и FKM.
Заданное рабочее давление 1,0–1,6 МПа. Точное номинальное давление должно быть подтверждено в соответствии с выбранным размером и конфигурацией.
Указанный диапазон составляет от -20°C до +150°C, в зависимости от выбранного материала седла.
Да. Пневматическая конфигурация поддерживает автоматическую работу и может быть оснащена совместимыми аксессуарами для управления и обратной связи по положению.
Для гигиенических технологических систем, где ключевыми требованиями являются внутренняя доступность, полнопроходной поток и пневматическое закрытие, санитарный пневматический прямой трехкомпонентный шаровой клапан AVM представляет собой практичную конфигурацию клапана для требовательных санитарных применений.
Предоставьте компании AVM размер вашего клапана, технологическую среду, давление, температуру, стандарт соединения, требования к качеству поверхности и требования к пневматическому управлению, чтобы определить подходящую конфигурацию.
